Пароварочные шкафы.
Пароварочные шкафы применяют для варки продуктов на пару и они принадлежат к аппаратам, в которых осуществляется контактный способ обогрева пищевых продуктов так называемым «острым» паром.
При соприкосновении с продуктами пар конденсируется, выделяя теплоту парообразования. При варке “острым” паром по сравнению с варкой в воде значительно снижается выщелочивание минеральных веществ из продуктов, что способствует сохранению их пищевой ценности, при этом продукты получаются более вкусными и ароматными. По этой причине этот способ широко распространен в лечебном и детском питании.
Для варки продуктов “острым” паром используются специальные аппараты периодического и непрерывного действия, работающие при атмосферном и повышенном давлении с получением пара в специальном устройстве — парогенераторе.
В настоящее время серийно выпускаются только электрические пароварочные аппараты с собственным (автономным) парогенератором АПЭСМ – 1 и АПЭСМ –2, работающие при атмосферном давлении. Аппараты имеют аналогичное устройство и отличаются только количеством секций: у АПЭСМ –1 —одна секция, у АПЭСМ –2 — две секции. В последние годы разработаны и внедряются новые пароварочные шкафы АПЭ –23А и АПЭ – 23А –01, рассчитанные для варки на пару в функциональных ёмкостях.
Пароварочный аппарат АПЭСМ –2.
На рисунке 1 представлен общий вид аппарата АПЭСМ –2.
Аппарат АПЭСМ –2 представляет собой шкаф, состоящий из двух рабочих объемов – секций и подставки. В каждой секции имеются две обособленные варочные камеры, в которых на съемных уголках устанавливается посуда — перфорированные и неперфорированные сотейники со съемными крышками. Рабочие камеры закрываются дверцами, снабженными ручками – затворами. В нижней части конструкции под секциями расположены парогенератор с четырьмя ТЭНами и питательный бачок с поплавковым клапаном, соединенный с парогенератором и водопроводом. Образующийся при обработке продуктов конденсат собирается на дне камеры и отводится по трубопроводу в канализацию. Для слива воды в парогенераторе предусмотрен сливной патрубок с вентилем, присоединенным к трубопроводу, отводящему конденсат в канализацию.
Для регулирования количества пара, подаваемого в отдельные рабочие камеры аппарата, в каждой из них предусмотрена заслонка с выдвижной ручкой. На лицевой стороне шкафа вверху расположены блок электроаппаратуры и две сигнальные лампы: красная — “Нет воды” и зеленая — “Включено”, а также ручка переключателя и кнопки “Пуск”, “Стоп”.
|
|

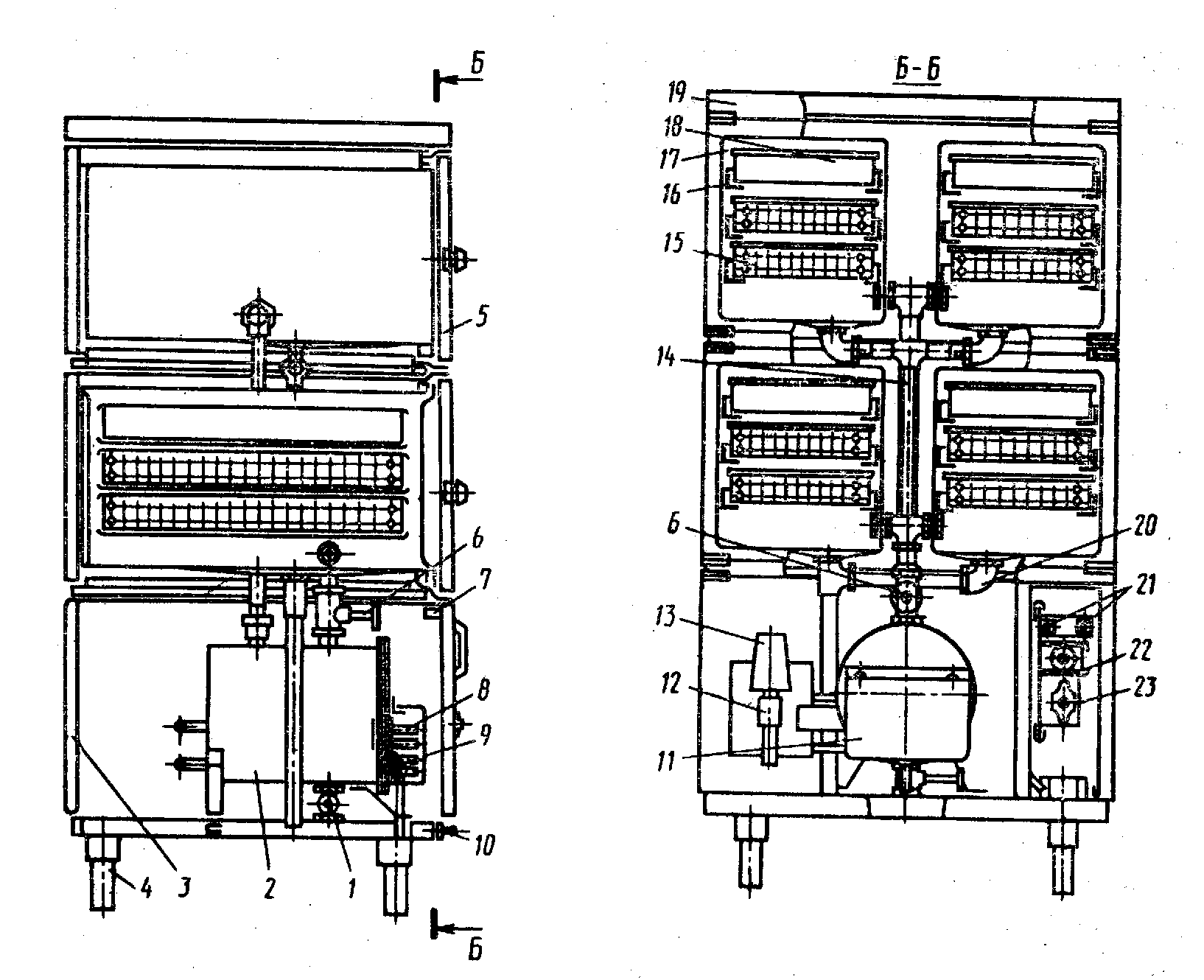

Рис. 11.1 Пароварочный аппарат АПЭСМ-2
1 – вентиль на сливном трубопроводе; 2 – ТЭНы; 3 – парогенератор; 4 – ножки; 5 – дверца камеры; 6 – вентиль для парогенератора; 7 – замок; 8 – основание; 9 – пульт управления; 10 – болт заземления; 11 – кожух клеммника ТЭНов; 12 – питательный бачок; 13 – датчик системы автоматики защиты от сухого хода; 14 – паропровод; 15 – сотейник перфорированный; 16 – съемный угольник для установки посуды; 17 – варочная камера; 18 – сотейник неперфорированный; 19 – колпак; 20 – трубопровод для отвода конденсата; 21 – лампы сигнальные; 22 – выключатель; 23 – переключатель.
Конструкция аппарата модульная, что позволяет устанавливать его в технологическую линию вместе с другим модульным оборудованием. Электрическая схема паровых аппаратов управляет работой парогенератора и предусматривает регулирование мощности ТЭНов, охрану ТЭНов от “сухого” хода с помощью реле давления, установленного на линии подвода холодной воды к поплавковому клапану уровня, а также включает традиционную систему защиты электросистемы и световую сигнализацию.
Аппараты пароварочные электрические АПЭ – 0,23А и АПЭ – 0,23А – 01. Предназначены для варки на пару при атмосферном давлении овощей, мяса, рыбы, различных кулинарных изделий в функциональных и других емкостях на предприятиях общественного питания.
Аппарат АПЭ – 0,23 применяется для установки на общую ферму совместно с другими аппаратами, аппарат АПЭ – 0,23 – 1 — для установки на индивидуальную подставку, поставляемую в комплекте с аппаратом. На рисунке 11.2 показан общий вид аппаратов АПЭ – 0,23 и АПЭ – 0,23 - 01
Принцип работы аппаратов основан на прямом обогреве содержимого варочных камер влажным насыщенным паром при атмосферном давлении, который получается (вырабатывается) при нагреве воды в парогенераторе трубчатыми электронагревателями — ТЭНами.
Аппарат АПЭ – 0,23 состоит из двух варочных камер, установленных на раме и закрытых с лицевой стороны индивидуальными дверцами с натяжным запором. Внутри варочных камер размещены кассеты с емкостями. Под варочными камерами смонтирован парогенератор, который заполняется водой из питательной коробки. Уровень воды регулируется поплавковым клапаном. Нагрев воды в парогенераторе осуществляется электронагревателями — ТЭНами. Для защиты ТЭНов от сухого хода на подводящем трубопроводе установлено реле давления, отключающее ТЭНы от сети при давлении воды ниже 0,05 МПа (0,5 кгс/м2).
а б

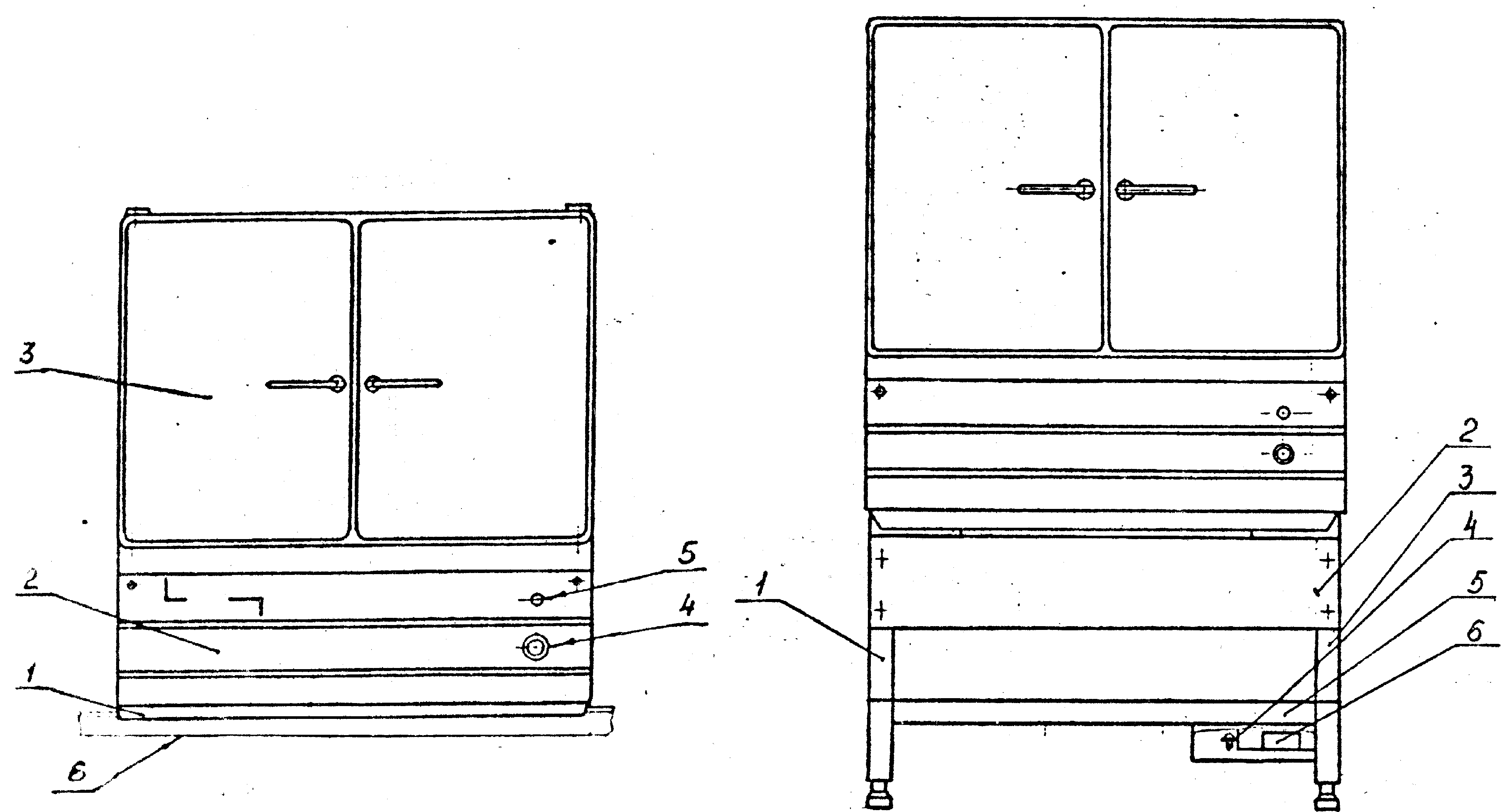

Рис. 2 Аппараты пароварочные типа АПЭ
а – АПЭ-0,23А: 1 – рама; 2 – панель с электроаппаратурой; 3 – дверь; 4 – ручка выключателя; 5 – сигнальная лампа; 6 - ферма |
б – АПЭ-0,23А-01: 1, 3 – боковины; 2 – стяжка; 4 – зажим заземления; 5 – полка; 6 – блок зажимов |
Вырабатываемый в парогенераторе влажный насыщенный пар по двум трубопроводам подается в варочные камеры. Образовавшийся в процессе варки конденсат по конденсатоотводчику отводится в канализацию; конденсат с дверей и стенок стекает в сборник конденсата.
В нижней части аппарата размещены панель с электроаппаратурой, блок зажимов и заземляющий болт. На облицовку выведена ручка выключателя и желтая лампа, сигнализирующая включение ТЭНов.
Аппарат АПЭ – 0,23 – 01 отличается от АПЭ – 0,23А наличием сборно – разборной подставки.
Техническая характеристика аппаратов АПЭ – 0,23А и АПЭ – 0,23А – 01 представлена в таблице.
Техническая характеристика пароварочных аппаратов
АПЭ – 0,23А и АПЭ – 0,23А – 01
Пример |
АПЭ – 0,23А |
АПЭ – 0,23А-01 |
Производительность (по сырому картофелю), кг/ч |
50 |
|
Объем двух рабочих камер, м3 |
0,23 |
|
Номинальная мощность, кВт |
7,5 |
|
Номинальное напряжение, В |
380 (с нулевым проводом) или 220 |
|
Род тока |
Трехфазный переменный |
|
Частота тока, Гц |
50 |
|
Время разогрева камер от 20 до 95 0С при номинальной мощности, мин |
18 |
|
Основные размеры, мм Длина Ширина Высота |
900 800 950 1500 |
|
Масса, кг |
160 |
180 |
Каждый аппарат комплектуется емкостями (530х325х65 мм) —2 шт.; крышками к ним; кассетами — КМ1 –2 и противнями – 8 шт.
Эксплуатация пароварочных аппаратов. После проверки исправности заземления включают электропитание на панели, открывают вентиль на трубопроводе, подводящем воду в питательную коробку и включают ТЭНы.
При достижении в рабочих камерах температуры 95…96 0С в секции загружают посуду с продуктами; при необходимости в процессе работы часть ТЭНов можно отключить. В аппаратах АПЭ – 0,23А продукты, загружаемые в функциональные емкости, устанавливают в варочные камеры перед началом работы.
Овощи рекомендуется варить в перфорированных емкостях; мясо — в емкостях со сплошным дном, помещая их в верхнюю камеру; сосиски, сардельки, котлеты — в перфорированных емкостях; рыбу (целиком) и рыбное филе — в любых емкостях.
После окончания варки следует:
выключить аппарат путем установки пакетного переключателя в положение “О”;
слить воду из парогенератора и питательной коробки;
вынуть емкости, противни, сетки, вымыть их и просушить;
промыть каждую секцию горячей водой с мыльными хлопьями;
удалять отложения накипи на ТЭНах жесткой щеткой и протирать чистой тканью.
