Классификация овощерезательных машин и механизмов
Таблица 5.1
Овощерезательные машины и механизмы |
|||
роторные |
дисковые |
пуансонные |
комбинированные |
МРО 400-1000* MKKF-270*
|
МС 7‑10-160* МОП-II-1 МРО 400-1000 МРО 50-200 МРО 350 MKJ-250 RRS-1a RRS-1b* CX.21S |
МС 28-100* |
МС 18- 160 МОП-II-1 МРО 400-1000 МРО 50-200 МРО 350 МРОВ-160 |
Роторные овощерезательные машины
Роторные овощерезки, применяемые на предприятиях общественного питания, предназначены для нарезки овощей и фруктов ломтиками и брусочками. Овощерезки выпускаются с индивидуальным приводом (МРО 400-1000) или в качестве сменных механизмов (МККF-270) к приводу универсальной кухонной машины МК-11. Принцип работы роторной овощерезки заключается в том, что продукт от загрузочного бункера к ножевому устройству, размещенному на поверхности корпуса машины, транспортируется вращающимся ротором с лопастями.
Роторная овощерезательная машина МРО 400-1000. Эта машина является универсальной и в зависимости от сборки, может преобразовываться из роторной в дисковую или комбинированную овощерезку.
Камерой обработки этой машины (рис. 5.5, а) служит вертикально расположенный литой цилиндр 8, который крепится к корпусу 9 с помощью зацепа 13 и фиксирующей защелки 12. Сверху на рабочую камеру устанавливается откидная загрузочная воронка 5, которая поворачивается вокруг оси 10 и стопорится фиксатором 11. В боковой стенке рабочей камеры имеется проем, куда вставляется сменный ножевой блок 3.
Для нарезки продукта ломтиками (рис. 5.5,6) ножевой блок имеет литую щеку 14 и плоский нож 16. При установке ножевого блока в рабочей камере внутренняя поверхность щеки совмещается с внутренней поверхностью камеры, а лезвие ножа выступает внутрь камеры на расстояние, равное толщине отрезаемых ломтиков. Острая кромка ножа располагается параллельно образующей рабочей камеры. Для нарезки продукта брусочками ножевой блок дополнительно оснащается ножевой гребенкой 15, лезвия которой расположены перпендикулярно стенке рабочей камеры. Ножевые блоки закрепляются в стенке камеры с помощью вилки 17 и откидного болта.
Внутри рабочей камеры установлен ротор (рис. 5.5, б), имеющий литое основание в виде диска, к которому прикреплены три вертикальные лопасти 6, расположенные под углом 65° к касательной окружности основания 7 ротора, проведенной через точку пересечения лопасти с этой окружностью. Ротор устанавливается на верхнем конце выходного вала 1 приводного устройства машины и закрепляется винтом 4 с левой резьбой. С внешней стороны рабочей камеры напротив режущих инструментов расположен разгрузочный канал 2, переходящий в разгрузочное устройство машины.
Принцип работы. Продукт через загрузочное устройство загружают в рабочую камеру, где он захватывается вращающимися лопастями ротора и подается к неподвижным ножам. При этом продукт под действием центробежной силы прижимается к внутренней стенке рабочей камеры и скользит по ней. При нарезке ломтиками выступающий над поверхностью рабочей камеры нож за каждый оборот отрезает от продукта слой, равный толщине ломтика.
При нарезке брусочками слой продукта, примыкающий к стенке камеры, сначала надрезается ножевой гребенкой, а затем отрезается ножом, расположенным перпендикулярно ножам ножевой гребенки. Отрезанные частицы продукта поступают сначала в разгрузочный канал, а затем в разгрузочное устройство машины. На роторной овощерезке овощи нарезаются ломтиками толщиной 3 мм и брусочками сечением 3×3, 6×6 и 10 ×10 мм.
Для обеспечения безопасной работы машина снабжена блокировочным выключателем, предотвращающим включение электродвигателя при снятых рабочей камере и загрузочном устройстве.

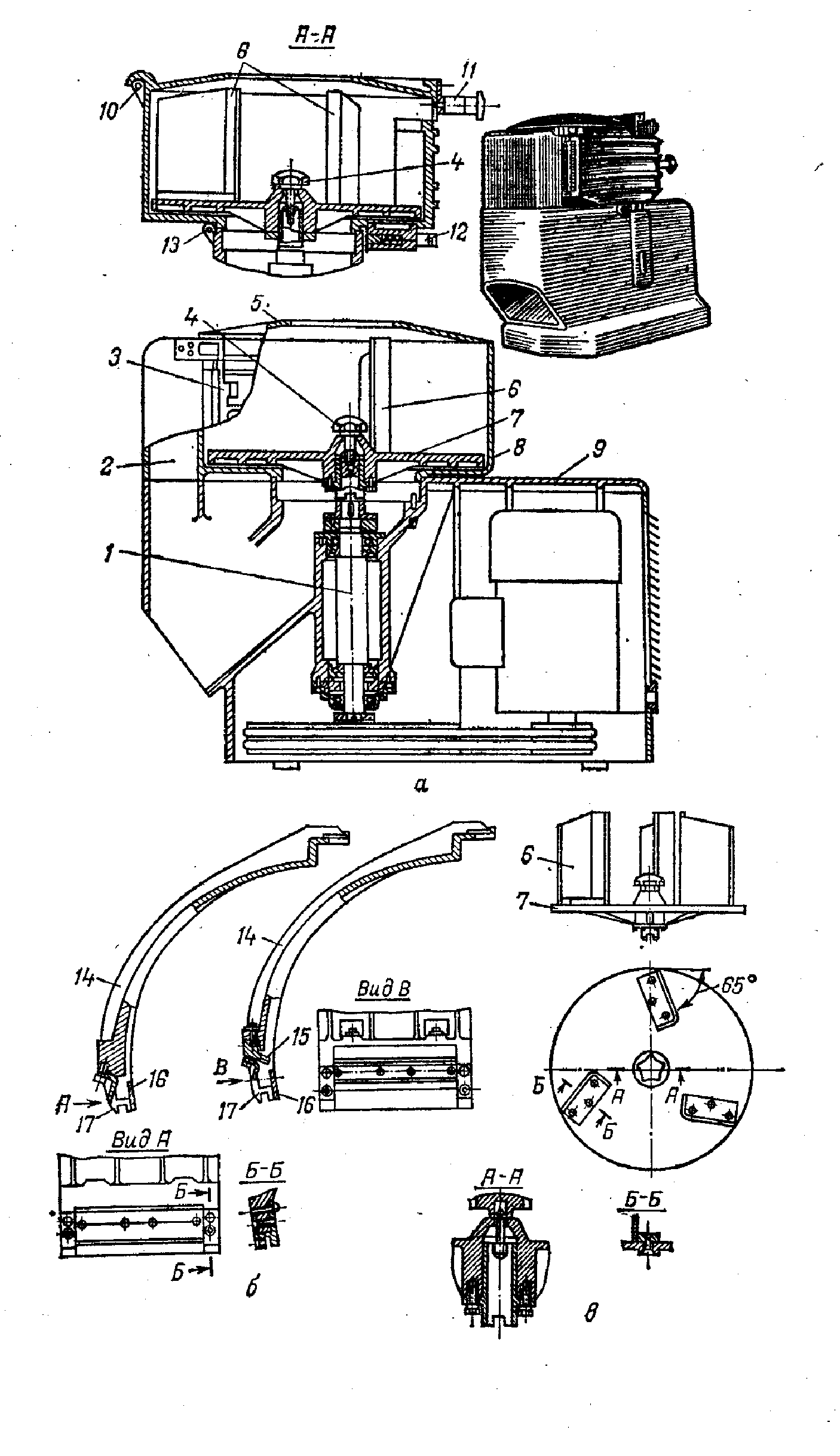

Рис. 5.5 Универсальная овощерезательная машина МРО 400-1000:
а — общий вид, б — блок инструмента для нарезки продукта ломтиками и брусочками; в — ротор
Механизм для нарезки картофеля MКKF-270. Сменный механизм (Рис. 5.6 и 5.7) является переносным устройством, которое легко можно присоединять к приводу кухонной машины. Он состоит из цилиндрического корпуса 2, внутри которого установлен ротор с лопастями 5. На боковой поверхности цилиндрического корпуса 2 установлена оправка с ножами 7. Движение ротору передается от выходного вала привода через коническую передачу.
Рис. 5.6 Механизм МКKF-270 с приводом
Принцип работы. После надежного соединения сменного механизма в горловине привода УКМ, необходимо установить загрузочную воронку 11 на корпусе механизма и проверить правильность крепления оправки 7. Затем включить привод на холостом ходу и в загрузочную воронку подать продукт, предназначенный для резки. Продукт под действием гравитационной силы скатывается во вращающийся барабан, в котором под действием центробежной силы перемещается к стенке корпуса, подхватывается лопастями ротора и попадает на ножи, где происходит его разрезание на брусочки. Отрезанные брусочки выпадают в подставленный сборник.
Рис. 5.7 Общий вид механизма для нарезки картофеля МККF-270
1 – корпус; 2,3 – валы; 4,5 – конические шестерня и колесо; 6 – барабан; 7 – ножевая оправка; 8 – кожух; 9 – загрузочная воронка.
Правила эксплуатации роторных овощерезательных машин. Работа на роторной овощерезательной машине состоит из следующих операций: установки рабочих органов и загрузочной воронки, подготовки продуктов к переработке, переработки продуктов и санитарной обработки машины после окончания работы.
Перед началом работы устанавливают на корпус барабан, для этого зацеп барабана вводят в зазор между осью и корпусом петли и, поворачивая барабан вокруг оси, опускают его на корпус машины. При этом центрирующий выступ на барабане совмещают с расточкой в корпусе, после чего фиксируют барабан на корпусе фиксатором. Далее открывают загрузочную воронку барабана и устанавливают на валу ротор, поворачивая его за лопасти до тех пор, пока он своим пазом не попадет на шипы вала. Закрепляют ротор на валу стопором, вращая стопор против часовой стрелки до упора. Открывают поворотный канал барабана и устанавливают на барабан соответствующий ножевой блок. Для этого вилки блока вводят в зацепление с пальцами барабана, поворачивают блок вокруг них до упора в барабан и закрепляют блок на барабане откидным болтом с гайкой. Закрывают поворотный канал, загрузочную воронку и фиксируют их фиксаторами. Подставляют под выходной канал приемную тару, нажимают кнопку «Пуск» и загружают в барабан продукт. Во избежание вибрации машины продукт загружают мелкими порциями.
Конструкцией машины предусмотрены два блокировочных приспособления, которые не позволяют включение машины до тех пор, пока на приводную часть не будет установлено сменное приспособление, а также пока не будет закрыта загрузочная воронка. При работе на машине нельзя снимать барабан, ротор, рабочие органы до полной остановки машины, поправлять и проталкивать застрявший продукт руками, вводить руки в приемное окно загрузочной воронки барабана.
При нарезке овощей и картофеля кружочками, лука кольцами и полукольцами и шинковке капусты толщиной 3 мм на барабан монтируют ножевой блок с ножами, установленными параллельно образующей барабана на расстоянии 3 мм. При нарезке овощей соломкой и брусочками устанавливают один из трех ножевых блоков - 3хЗ мм, 6Х6 или 10 X 10 мм.
Порядок подготовки продуктов к переработке такой же, как и в дисковых овощерезках.
После окончания работы на роторной овощерезке нажимают на кнопку «Выключено», снимают ножевой блок, загрузочную воронку, ротор, барабан, очищают их от продукта, промывают теплой водой до полного удаления остатков продукта, просушивают и укладывают на место хранения.
ДИСКОВЫЕ ОВОЩЕРЕЗКИ
Дисковые овощерезки предназначены для нарезки овощей и фруктов ломтиками, брусочками, соломкой, стружкой. Устанавливают их, как правило, в заготовочных цехах предприятий общественного питания. Овощерезки выпускаются с индивидуальным приводом (МРО 50-200, МРО 400-1000) или в качестве сменных механизмов (МС 7-10-160, МОП-П-1, MKJ-250, RRS-1a, RS-1b*, CX.21S) к приводам универсальных кухонных машин.
Рабочей камерой овощерезок служит пустотелый цилиндр, расположенный вертикально или горизонтально. Рабочая камера имеет загрузочное и разгрузочное устройства. Рабочим органом овощерезок являются ножи, закрепленные на вращающемся опорном диске и имеющие прямолинейную или криволинейную форму. Для нарезки овощей и фруктов ломтиками ножи устанавливают параллельно плоскости опорного диска на некотором расстоянии от него, равном толщине отрезаемого ломтика. Для нарезки плодов и овощей брусочками применяют комбинированные ножи, состоящие из ножевой гребенки с лезвиями, расположенными перпендикулярно плоскости опорного диска, и ножа, установленного параллельно плоскости опорного диска. Для получения соломки применяют рабочие органы в виде стального листа с отверстиями, один край которых отогнут и заострен.
Нарезку овощей ломтиками осуществляют следующим образом. Овощи, помещенные в загрузочное устройство вступают в контакт с вращающимся опорным диском. К опорному диску овощи прижимаются за счет его заклинивания между наклонной поверхностью камеры (например, в механизме МС 7-10-160) и опорным диском или вручную с помощью толкателя (например, в машине МРО 400-1000, механизме МОП-II-1). Ножи врезаются в продукт и отрезают от него ломтики, которые проваливаются в отверстия опорного диска. Оставшаяся часть продукта опускается на опорный диск, продвигается вглубь загрузочного устройства и прижимается к опорному диску, после чего от него отрезается следующий ломтик. Процесс повторяется до тех пор, пока продукт полностью не будет разрезан на части заданных размеров.
Универсальная овощерезательная машина МРО 50-200.

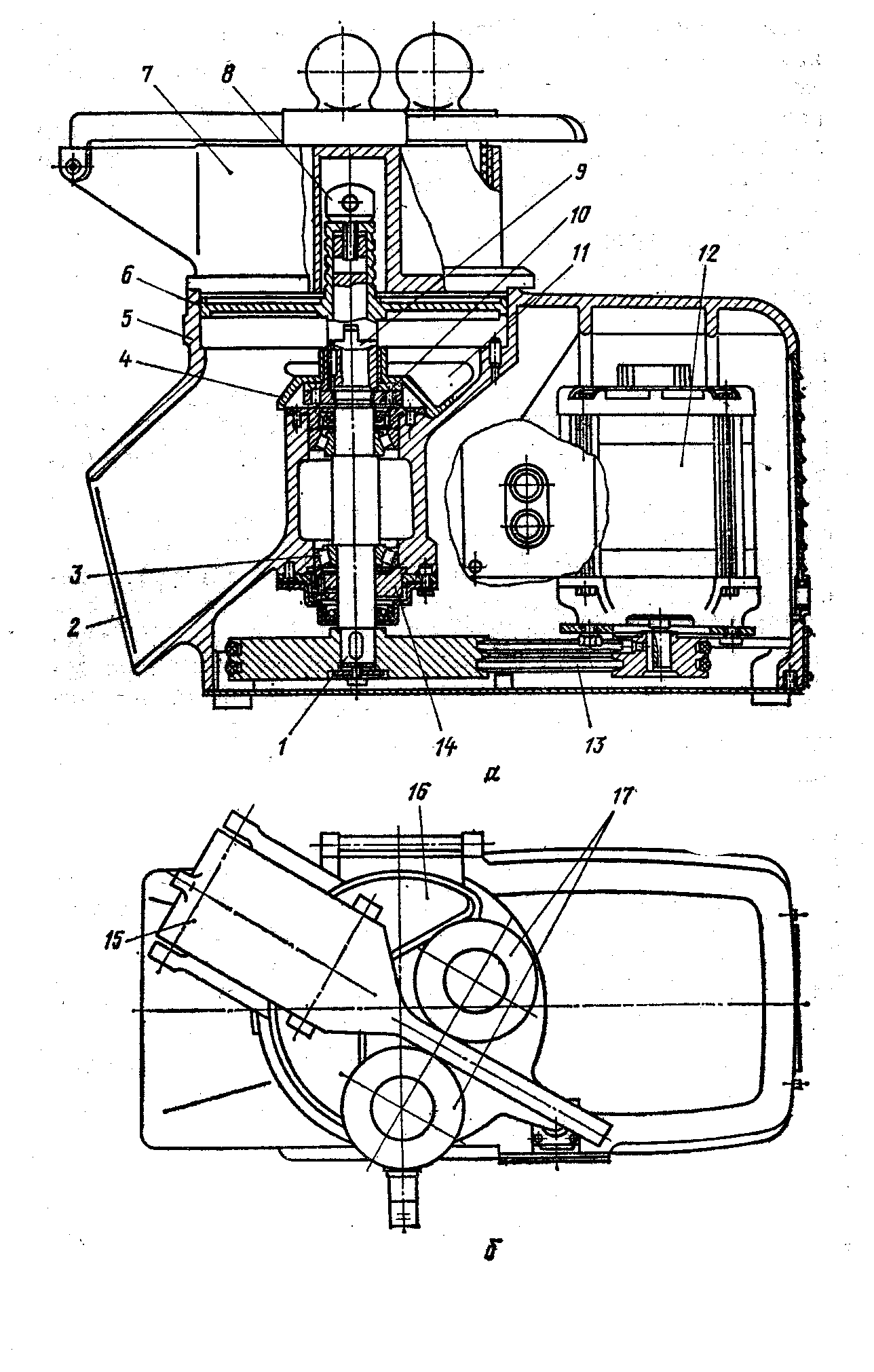

Машина (рис. 5.8, а, 6) предназначена для нарезки сырых овощей ломтиками, брусочками, соломкой и шинковки капусты. Устанавливается машина на амортизаторах на рабочем столе в заготовочном цехе. Состоит она из приводной части, сменных рабочих органов и съемного загрузочного устройства. Приводная часть состоит из литого алюминиевого корпуса 5, электродвигателя 12, укрепленного на плите, имеющей пазы для натяжения ремней клиноременной передачи 13, и вертикального приводного вала 1, установленного на конических роликовых подшипниках 3. Натяжение в подшипниках регулируется с помощью гайки 14. Подшипники закрыты крышками. На верхней части вала, на шпонке установлена втулка 9 с двумя выступами, передающими вращение рабочим органам. Положение втулки относительно цилиндрической части корпуса, в которой расположены рабочие органы, регулируется гайкой 10 и фиксируется винтом 4. На втулке 9 закреплен трехлопастной сбрасыватель 11 предназначенный для продвижения нарезанного продукта к разгрузочному устройству. На верхний конец приводного вала насажен опорный диск 6 с ножами, закрепленный на валу специальным винтом и имеющий в нижней части два паза для зацепления с втулкой 9.

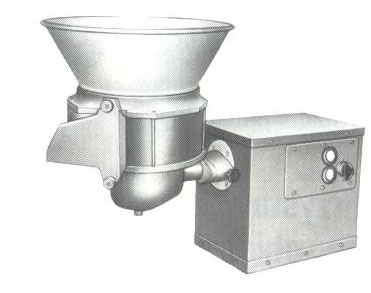

Рис. 5.8. Общий вид машины МРО 50-200
В комплект машины входят следующие рабочие органы опорный диск с серповидными ножами (рис. 5.9, а) для нарезки овощей ломтиками, кольцами и полукольцами толщиной 2 мм и шинковки капусты, два опорных диска с комбинированными ножами (рис 5.9,6) для нарезки овощей брусочками сечением 10Х10 мм и соломкой сечением 3Х3 мм; два терочных диска для нарезки овощей стружкой сечением 0,8 X 1,2 мм и ЗХ3 мм (рис. 5.7, в). Регулировка толщины нарезки в данной машине не предусмотрена. Опорный диск с ножами размещен в цилиндрической расточенной части литого корпуса машины. Сверху (см. рис. 5.8, б) на эту часть корпуса уславливается съемное загрузочное устройство 7, закрепляемое с помощью зацепа и фиксатора Для обеспечения безопасной работы в машине предусмотрен блокировочный выключатель, который разрывает цепь питания электродвигателя при снятом загрузочном устройстве. Загрузочное устройство 7 имеет литой корпус с двумя круглыми 17 и одним серповидным отверстиями. В отверстия вставляются соответствующей формы толкатели. В серповидном отверстии продукт прижимается к опорному диску посpедством кронштейна 15, который является рычагом второго рода. Серповидный толкатель шарнирно закреплен на кронштейне, который в свою очередь шарнирно закреплен на корпусе загрузочного устройства. При повороте кронштейна вокруг оси серповидный толкатель перемещается внутри отверстия.

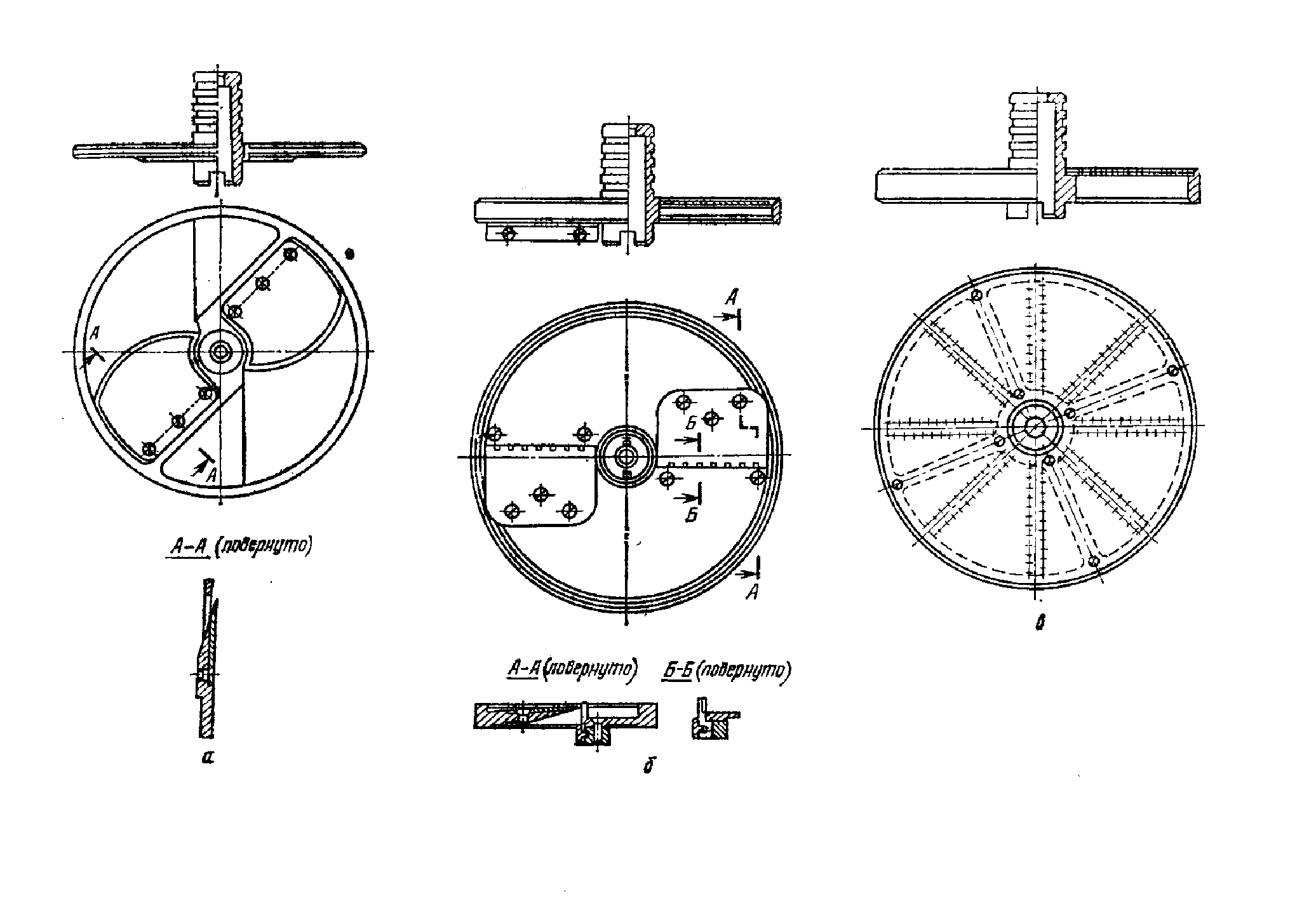

Рис. 5.9. Сменные диски для нарезки
Серповидное отверстие в загрузочном устройстве предназначено для подачи к ножам предварительно разрезанных на части кочанов капусты, круглые отверстия - для других овощей (картофеля, моркови, свеклы, лука, редиса, репы и т. д.).
Принцип работы. Включив машину, закладывают овощи вручную в одно из отверстий загрузочного устройства и прижимают толкателями к вращающемуся опорному диску. Ножи, вращающиеся вместе с опорным диском, отрезают от продукта последовательно слой за слоем в виде ломтиков, колец, полуколец, брусочков, соломки. В момент отрезания продукт удерживается от перемещения стенкой загрузочного отверстия и толкателем. Отрезанные частицы продукта проходят в отверстия опорного диска, расположенные под ножами, захватываются вращающимся сбрасывателем и подаются в разгрузочный лоток.

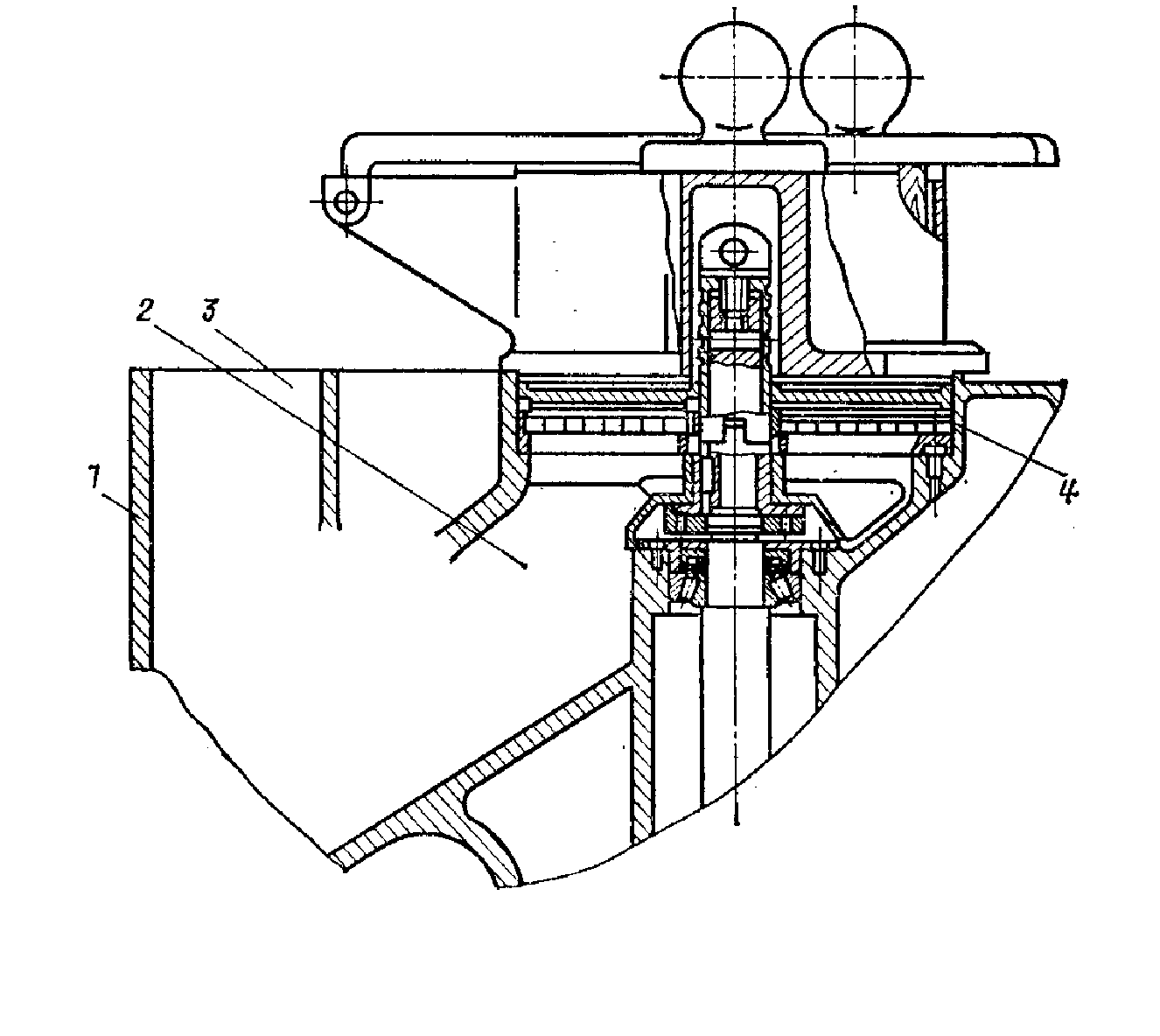

Универсальная овощерезательная машина МРО 400-1000. Машина (рис. 5.10) предназначена для нарезки сырых овощей ломтиками, кубиками, квадратными пластинками, стружкой и шинкования капусты. Машина устанавливается на амортизаторах на низком рабочем столе и крепится к нему четырьмя шпильками. Она состоит из приводного устройства, корпуса и двух сменных исполнительных механизмов — дисковой и роторной овощерезок
Рис. 5.10. Овощерезательная машина МРО 400-1000
Приводное устройство и дисковая овощерезка имеют такую же конструкцию, как у овощерезки МРО 50-200, и отличаются только габаритами и мощностью электродвигателя.

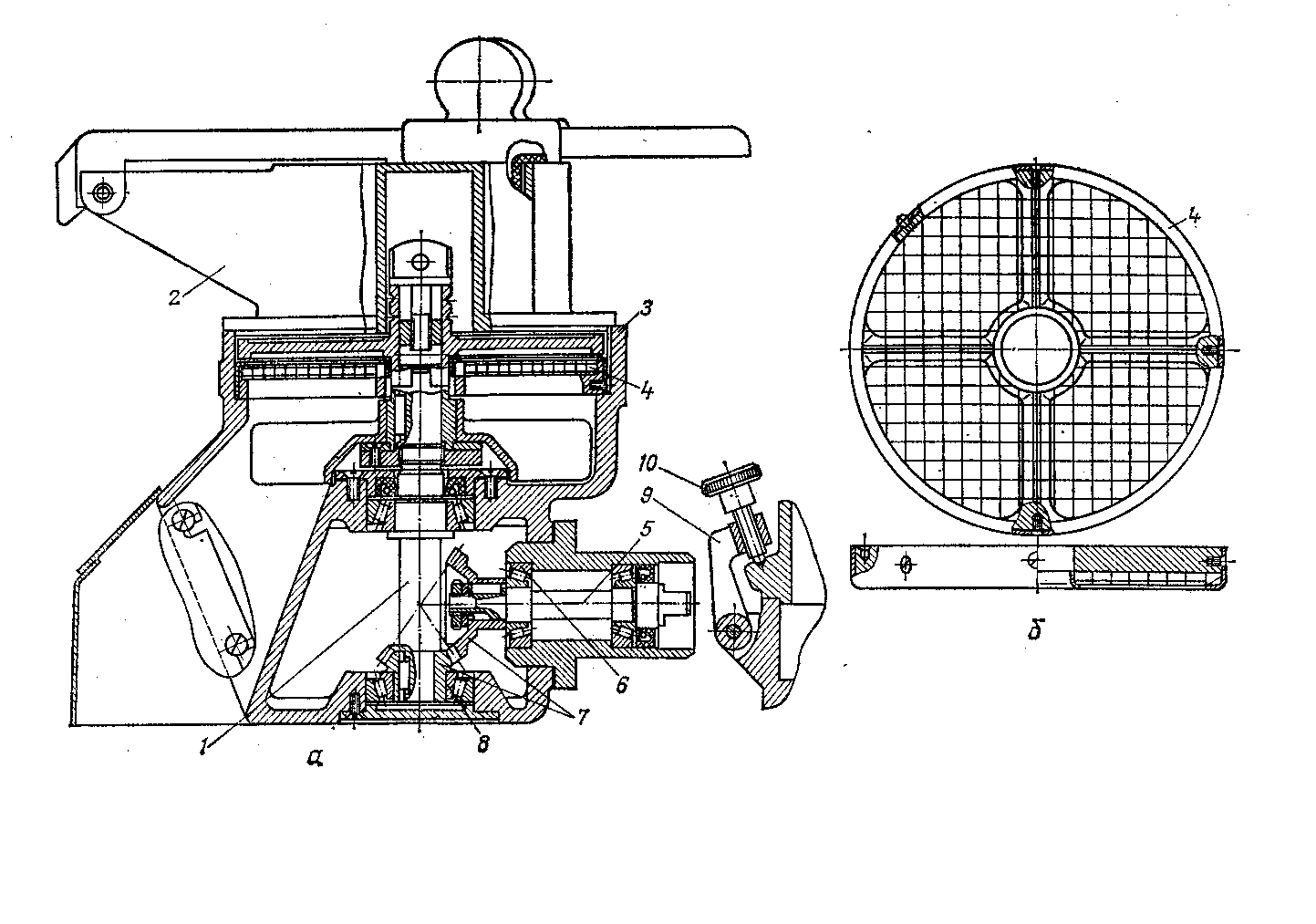

В отличие от машины МРО 50-200 корпус машины МРО 400-1000 имеет конструкцию, позволяющую устанавливать как дисковую, так и роторную овощерезку. В частности, в корпусе предусмотрены два разгрузочных канала, один из которых используется при работе в комплекте с дисковой овощерезкой 2, другой — с роторной 3.
В комплект дисковой овощерезки входят следующие сменные рабочие органы: опорный диск с серповидными ножами (см. рис. 5.9, а) для нарезки овощей ломтиками толщиной 2, 6 и 10 мм; ножевые решетки 4, служащие в сочетании с опорными дисками и серповидными ножами для нарезания продуктов кубиками и квадратными пластинками размером 6Х6 мм, 10Х10 мм, 15Х15 мм и 20Х20 мм; терочный диск для нарезки овощей стружкой. Опорный диск с серповидными ножами для нарезки продукта ломтиками толщиной 2 мм используется также для шинкования капусты.
Нарезка продукта ломтиками и шинковка капусты осуществляются так же, как и в овощерезке МРО 50-200. Для нарезки овощей кубиками или квадратными пластинками в рабочей камере машины устанавливают ножевую решетку с соответствующими размерами ячеек, а на приводной рабочий вал устанавливают опорный диск с серповидными ножами.
При нарезке кубиками или квадратными пластинками продукт загружается в одно из загрузочных отверстий дисковой овощерезки и прижимается толкателем к вращающемуся опорному диску, затем серповидным ножом от него отрезается ломтик, который продавливается рабочей гранью ножа и наклонной поверхностью опорного диска (см. рис. 5.9, а) в ножевую решетку. Вертикальные ножи ножевой решетки разрезают отрезанный ломтик на квадратные пластинки или кубики, которые выталкиваются из ножевой решетки следующим отрезанным ломтиком и падают на дно нижней части корпуса, где захватывается вращающимся сбрасывателем, и выводятся через разгрузочное устройство овощерезки.

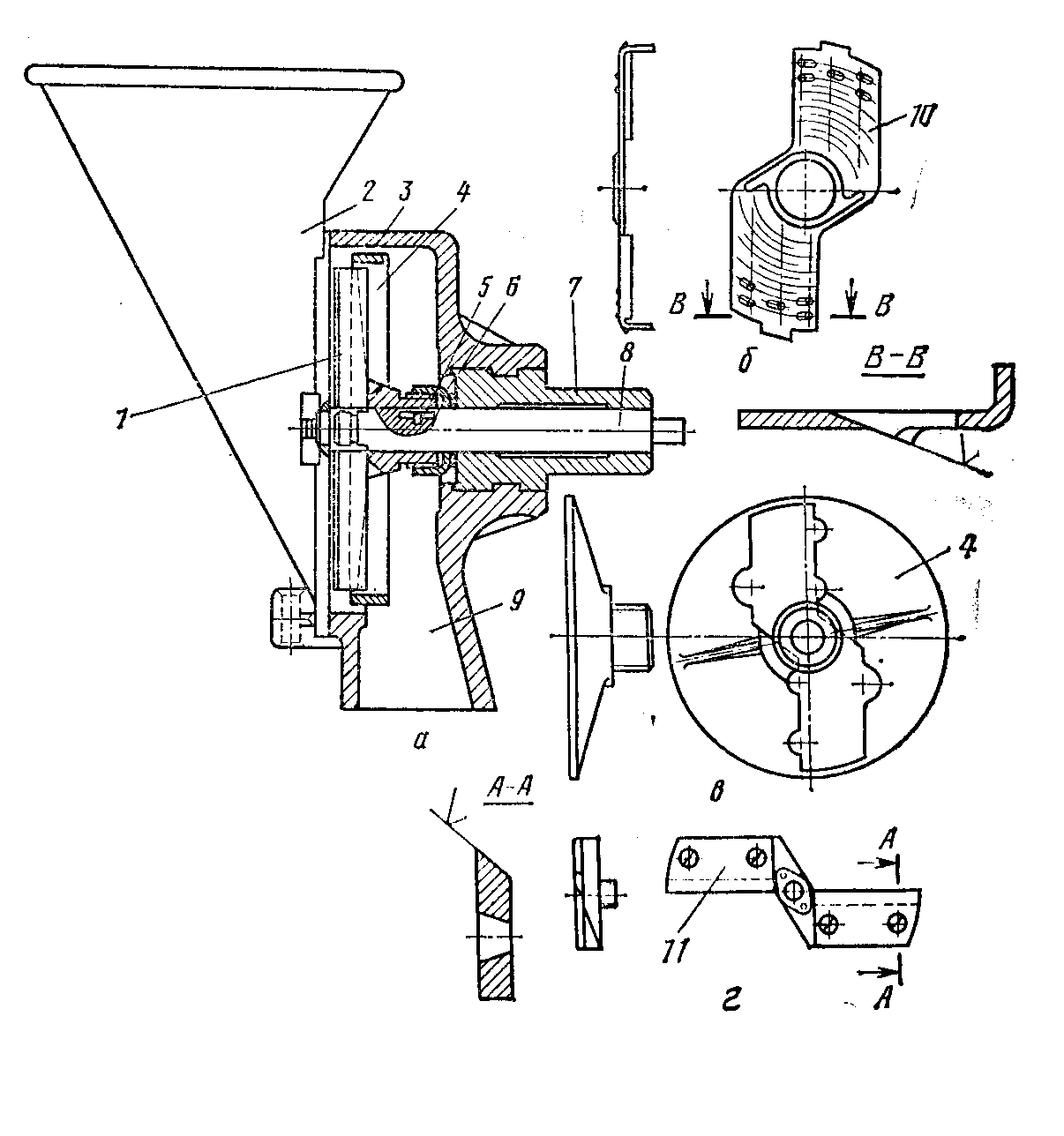

Овощерезательный механизм МС 10-160. Механизм (рис. 5.11 а, б, в, г) входит в комплект универсальной кухонной машины с приводом П-1. Рабочей камерой является литой корпус 3 с разгрузочным лотком 9. С открытой торцевой стороны к корпусу шарнирно прикреплен загрузочный бункер 2, имеющий форму кругового клина. В корпусе расположен приводной вал 8, который приводится в движение oт привода кухонной машины.
Рис. 5.11 Овощерезательный механизм МС 10-160
Крепление механизма к приводу осуществляется с помощью хвостовика 7 и винтов-барашков. На свободном конце приводного вала устанавливаются рабочие органы - опорный диск 4 и режущий инструмент 1. Опорный диск имеет окна, соответствующие форме ножей, и хвостовик с резьбой, на котором установлено регулировочное устройство 6, предназначенное для изменения толщины нарезаемых ломтиков. Режущими инструментами механизма служат терочный нож 10 с отверстиями, имеющими отогнутые и заостренные с одной стороны края, и прямолинейные ножи, закрепленные на ножевой колодке. Терочный нож предназначен для нарезки овощей соломкой и устанавливается на рабочей поверхности опорного диска. При этом терочный нож упирается в выступ приводного вала, а опорный диск перемещается с помощью регулировочной гайки, образуя расстояние с поверхностью терочного ножа, определяющее геометрические параметры нарезки.
Прямолинейные ножи 11 служат для нарезки овощей ломтиками. Ножевая колодка устанавливается на хвостовик приводного вала и упирается в имеющийся на нем выступ. Толщину нарезаемых ломтиков можно изменять с помощью регулировочной гайки. При навинчивании гайки на резьбовой выступ опорного диска последний перемещается вдоль оси приводного вала таким образом, что расстояние между рабочей поверхностью опорного диска и ножами увеличивается. Толщина ломтиков изменяется от 2 до 11 мм.
Для нарезки овощи загружают в загрузочный бункер, где они под действием силы тяжести скатываются к вращающемуся диску с ножами, увлекаются им и заклиниваются между внутренней поверхностью загрузочного бункера и опорным диском. Выступающие над поверхностью диска ножи отрезают от овощей ломтики, форма которых зависит от типа ножей. Отрезанные ломтики через отверстия в опорном диске падают в подставленную тару.

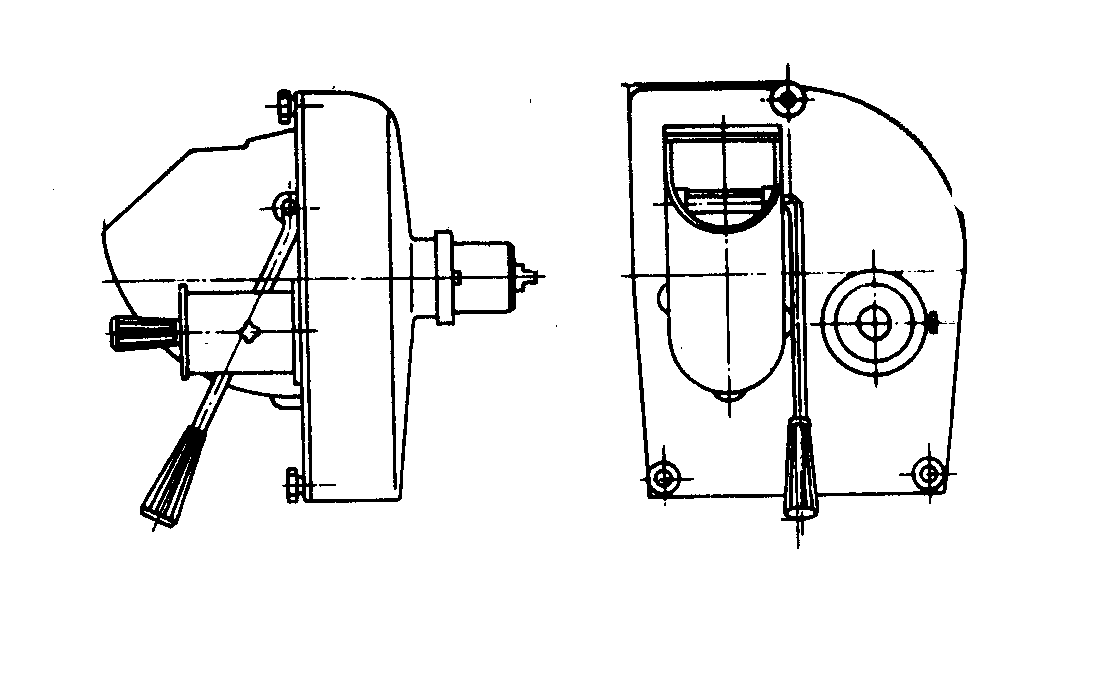

Овощерезательный механизм МОП-11-1. Механизм присоединяется к универсальной кухонной машине с приводом П-11. Предназначен механизм для нарезания сырых и вареных овощей, а также для протирания вареного картофеля. Сырые овощи нарезаются ломтиками толщиной 2 и 6 мм; брусочками 3Х3 и 10Х10 мм и соломкой; вареные - пластинками с размером 20Х20 мм, 15 X 15 и 10 X 10 мм и толщиной 2 и 6 мм.

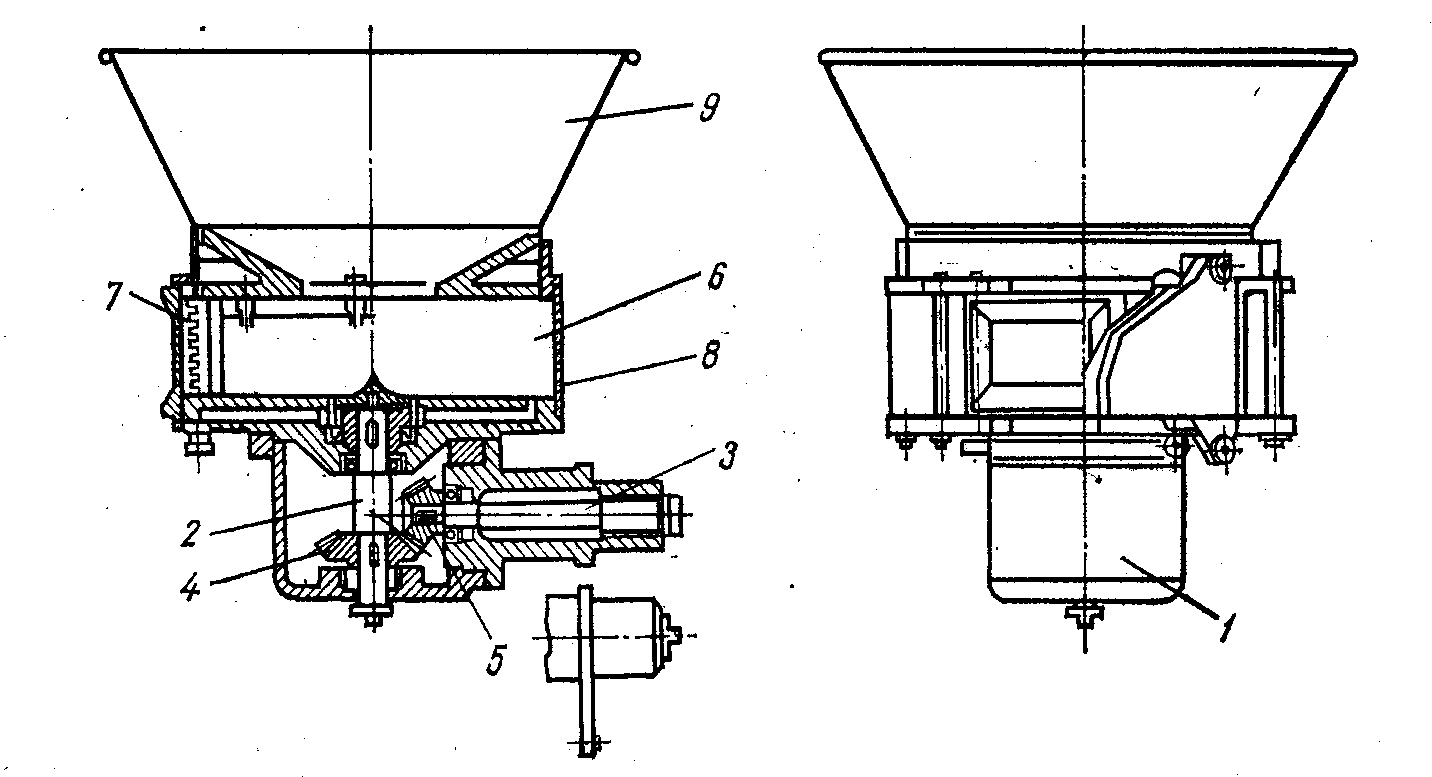

Механизм (рис. 5.12, а, б) имеет загрузочное устройство 2, камеру для обработки 3 и рабочие органы, аналогичные по конструкции рабочим органам овощерезательной машины МРО 50-200. Для нарезания вареных овощей дополнительно к горизонтальным ножам устанавливаются ножевые решетки 4. В отличие от овощерезки МРО 50-200 загрузочное устройство МОП-11-1 крепится к корпусу с помощью двух поворотных кронштейнов 9 и двух фиксирующих винтов 10. Движение от привода кухонной машины к выходному валу 1 овощерезки, на котором крепятся рабочие органы, передается через повышающую коническую передачу 7. Входной 5 и выходной валы овощерезки устанавливаются на конических роликоподшипниках 6, 8. Для загрузки продуктов используются три отверстия: два - круглой формы с размерами 50 и 80 мм и одно — серповидной формы. Для протирания вареных продуктов механизм снабжен протирочным приспособлением, которое по принципу работы и конструкции аналогично исполнительному механизму протирочной машины МП-800, но имеет меньшие габариты
Рис. 5.12. Овощерезательный механизм МОП-11-1
Овощерезательный механизм МKJ- 250. Сменный механизм (Рис.5.13, 5.14) состоит из литого корпуса 1, в котором установлен вал, приводящий в действие легко сменные диски 9. Корпус закрыт крышкой 2 с загрузочным бункером, снабженным прижимным устройством.
Рис.5.13. Овощерезательный механизм МKJ- 250

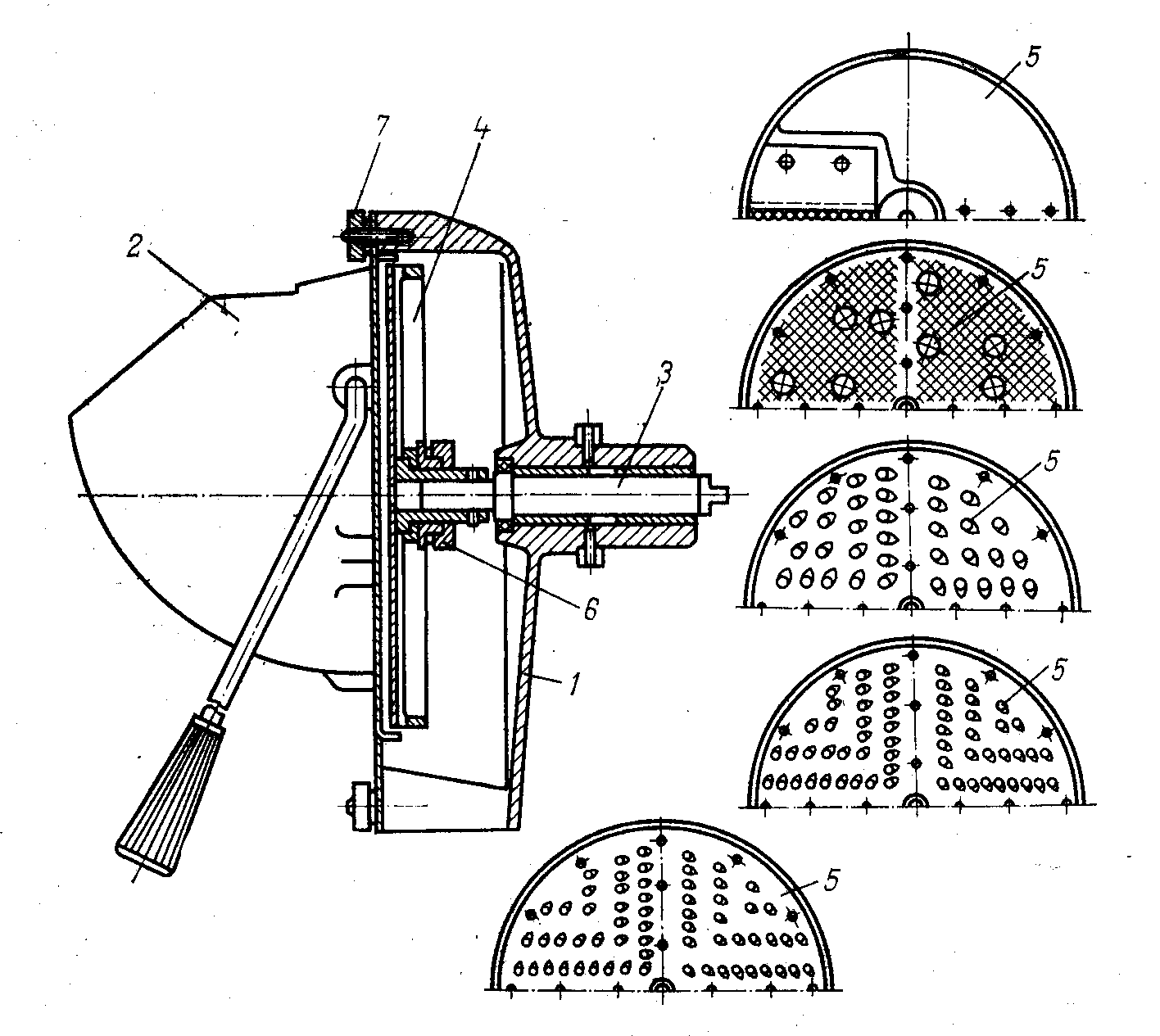

Рис. 5.14 Механизм для нарезки сырых овощей MKJ-250:
1—корпус; 2—крышка; 3—вал; 4—опорный диск с режущим инструментом; 5— набор режущего инструмента; 6—гайка регулировочная; 7 — специальная гайка
