Лабораторная работа №10

ИЗУЧЕНИЕ РАСПРЕДЕЛИТЕЛЬНОГО МЕТОДА ИЗБИРАНИЯ И

СПОСОБОВ СИНХРОНИЗАЦИИ РАСПРЕДЕЛИТЕЛЕЙ

Цель работы

Изучение релейного распределителя, особенности распределительного метода избирания и способов синхронизации распределителей.

Краткие сведения из теории

Особенно распределительного метода избирания. При распределительном методе избирания многократное использование канала связи осуществляется поочередным синхронным подключением управляемых объектов и органов управления к каналу связи. Другими словами, при распределительном методе избирания приказы передаются каждому управляемому объекту по каналу связи последовательно во времени. В этом случае приказ состоит из одного элементарного сигнала - однократной посылки электрического тока по единственному каналу связи.

Для передачи приказов последовательно во времени на распорядительном и исполнительном пунктах имеются синхронно и синфазно работающие распределители, которые подключают канал связи одновременно с обоих концов к одновременным управляющим и исполнительным цепям.

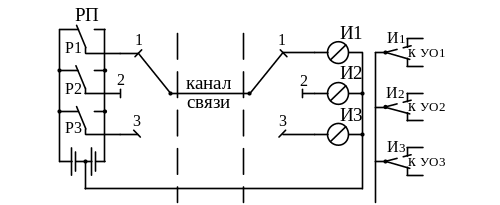

Так если щетки распределителей на распорядительном и исполнительных пунктах (рис. 10.1) находятся на первых ламелях, передается приказ первому объекту. Полярность исполнительного реле И1зависит от положения управляющей рукоятки Р1. При переходе щеток распределителей на вторые ламели канал связи, в канал связи будет послан импульс тока, характер которого определяется положением рукоятки Р2. При этом к линии связи будет подключено реле И2. За полный цикл переключения щеток распределителей каждый управляемый объект получит приказ, содержание которого определяется положением соответствующей управляющей рукоятки.

Рис. 10.1

Особенности распределительного метода избирания:

  1. Емкость системы ТУ-ТС при распределительном методе избирания равна N=k*n , где k - количество импульсных признаков элементарного сигнала, используемых для передачи информации; n - число ламелей распределителя.

  2. Время передачи приказа зависит от количества управляемых объектов и равно

Tц = tср•n ,

где tср - время срабатывания исполнительного реле.

  1. Преимуществами распределительного метода избирания являются: простота шифрирующих и дешифрирующих устройств, возможность циркулярной передачи информации, относящейся к нескольким управляемым объектам; возможность циклической передачи приказов, что позволяет повысить достоверность передаваемой информации.

  2. Одним из недостатков распределительного метода избирания является значительное время передачи приказа при большом числе управляемых объектов.

Методы синхронизации распределителей. Синхронизация работы распределителей распорядительного и исполнительного пунктов является довольно сложной задачей и требует не только применения дополнительных технических средств, но и в ряде случаев затраты некоторого количества передаваемой информации.

Если распределители работают по замкнутому циклу (циклическая передача приказов), то в начале каждого цикла должен передаваться сигнал цикловой синхронизации. Это может быть импульс тока или интервал между импульсами. В тех случаях, когда цикл входит большое число импульсов, последние разбивают на группы и между группами импульсов передают импульсы групповой синхронизации (или образуются интервалы между импульсами).

При спорадической передаче приказов надобность в передаче специального импульса цикловой синхронизации отпадает. В этом случае признаком цикловой синхронизации служит остановка распределителей в конце передачи приказов.

Синхронизация движения распределителей может осуществляться по специальному каналу от опорной сети, общей для пунктов передачи и приема, или передаваемый сигнал имеет специальные импульсные признаки, используемые для синхронизации распределителей.

Синхронизация распределителей внутри цикла как при спорадическом, так и при циклическом способах передачи приказов может быть разделена на следующие виды:

1. Пошаговая синхронизация, при которой синхронизирующие импульсные признаки передаются в каждом такте работы устройства.

2. Эпизодическая синхронизации распределителей. В данном случае распределители работают от автономных генераторов импульсов и синхронизируются в определенные моменты времени (не в каждом такте). Сюда относится также стартстопный способ синхронизации движения распределителей, при котором распределители распорядительного и исполнительного пунктов одновременно останавливаются и выключаются специальными сигналами, передаваемыми по линии связи, а между сигналами "Старт" и "Стоп" работают от автономных генераторов и других импульсов синхронизации не получают.

ОПИСАНИЕ ЛАБОРАТОРНОЙ УСТАНОВКИ

Лабораторная установка содержит релейные распределители распорядительного и исполнительного пунктов, органы и объекты управления (рис. 10.3):

- тумблеры Т1-Т5 - органы управления объектами;

- объекты управления - регистрирующие реле Р1-Р5, состояние которых контролируется лампочками Л1-Л5;

- тумблер Т6 - отключение источника питания от шифратора, используется при полярных импульсных признаках;

- тумблер Т7 - возбуждение реле М для возможности потактовой передачи приказа;

- кнопка К1 - потактовой передачи приказа;
