6.10. Определение омической асимметрии жил кабеля.
• Замкните испытуемые жилы на дальнем конце между собой и на оболочку кабеля (или на любую обратную жилу). Провода «А» и «В» подключите к испытуемым жилам, провод «С» к оболочке (или обратной жиле).
• Включите режим ШЛЕЙФ. Кнопкой ↑ включите режим измерения. После работы бегущей строки прибор запомнит сопротивление шлейфа.
Включите режим УТЕЧКА. После работы бегущей строки для получения значения омической асимметрии в Ом нажмите кнопку ff. На дисплее на некоторое время появится значение омической асимметрии Ra-Rb . Если время индикации недостаточно, можно повторно нажать кнопку ↑ или удерживать ее в нажатом состоянии.
Измерение электрической емкости и расстояния до обрыва жилы.
Измерение электрической емкости проводится в положении переключателя «ЕМКОСТЬ».
• Подключите измерительные провода к разъемам «В» и «С» на передней панели прибора.
• Подключите измерительные провода к испытуемой паре жила-жила или жила-оболочка (на холостом ходу).
• Дисплей в режиме контроля:
В нижней строке дисплея указано, при каком сопротивлении изоляции погрешность не превышает 10%. Для проверки R из переключите в режим «ИЗОЛЯЦИЯ».
Если Вы хотите узнать, какой длине кабеля соответствует измеренная емкость ПАРЫ, нажмите кнопку =>. На экране появится надпись:
Для выбора нужного типа кабеля нажмите кнопку ↑. Выбор осуществляется двумя кнопками: ↑ вызывает следующую марку кабеля, кнопка «К» возвращает предыдущую марку.

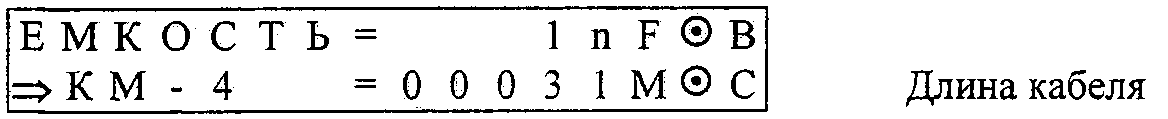

Длина кабеля (ПАРЫ) будет указана в нижней строке дисплея:
Чтобы выйти в прежний режим измерения, нужно нажать кнопку =>.
• В условиях помех для получения стабильного показания кнопкой ff запустите режим измерения.
• Измерения емкости корректно на кабелях междугородних симметричных длиной до 23 км, магистральных КМ-4 и зоновых - до 15 км, ГТС (он же МКТ4) - до 7 км. На участках большей длины показания емкости занижаются. Вы узнаете об этом, выбрав

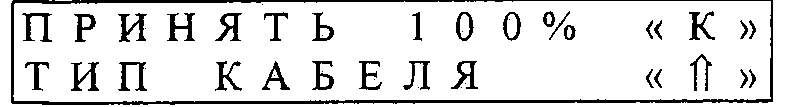

необходимую марку кабеля. При превышении допустимой длины во второй строке мигает знак >. Это значит, что истинная длина (и емкость) больше указанной на дисплее. • Определение расстояния до обрыва жилы методом сравнения емкостей. Найдите неповрежденную пару или жилу (с максимальной емкостью) и измерьте ее бегущей строкой. Нажмите кнопку =>, на экране появится надпись:

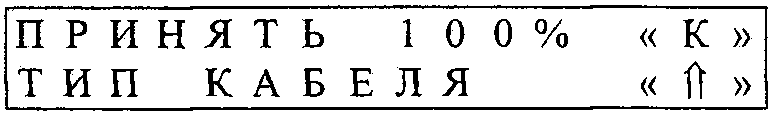

"Чтобы принять емкость неповрежденной пары за 100%, -нажмите ~_ кнопку «К». Появится надпись:

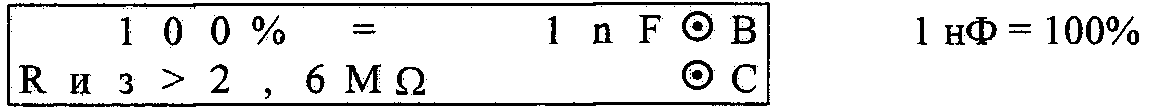

Это означает, что длину этой жилы прибор принял за 100 %. После этого прибор будет измерять емкость пар (жил) и указывать их процентное отношение к паре (жиле), принятой за 100%. Измерьте емкость оборванной жилы (пары). Прибор покажет расстояние до обрыва в процентах длины кабеля и емкость оборванной жилы
(пары). Внимание: жила сравнивается с жилой, пара с парой.
• Если оборваны все жилы кабеля, прибор может пересчитать расстояние до обрыва по емкости ПАРЫ. Для этого измерьте емкость и нажимая кнопку =>, войдите в режим выбора марки кабеля. Выберите тип Вашего кабеля кнопками «К» или ft: КМ-4 -коаксиальный магистральный кабель (32 нФ/км), Межгород междугородние симметричные кабели (25 нФ/км), зоновые - 36 нФ/км, ГТС - городские кабели (45 нФ/км). В нижней строке дисплея прибор покажет рассчитанное расстояние до обрыва.
Выйдите из режима выбора кнопкой =>.
