Лабораторная работа №15
По предмету:__ Линейные сооружения Наименование работы: Определение места повреждения кабеля с медными жилами. Измерение параметров электрических кабелей связи.
Для специальностей: СС и СК и МТКС
Работа рассчитана на _______2______часа
Разработал преподаватель
_______________В.Г.Кондина
(подпись, Ф.И.О.) «____»___________2010 г.
Г. Чебоксары Лабораторная работа № 15
ЦЕЛЬ РАБОТЫ: изучить порядок определения расстояния до места повреждения, уточнение характера повреждения, определение места повреждения, получить практические навыки определения участка с пониженным сопротивлением изоляции, измерения сопротивления изоляции, омической асимметрии, измерения электрической емкости , кабеля связи прибором ИРК-ПРО.
ЛИТЕРАТУРА ДЛЯ САМОПОДГОТОВКИ: Л1 стр. 82-119
Методическое пособие по изучению прибора ИРК-ПРО. Знать ответы на контрольные вопросы.
3. Содержание отчета
3.1. Наименование и цель работы.
3.2. Схемы измерения расстояния (1х) до места: понижения сопротивления изоляции жил; измерение сопротивления изоляции; омической асимметрии; измерения электрической емкости. Расчеты, формулы определяющие1х.
3.3. Результаты измерений.
3.4. Вывод по работе.
4. Теоретические сведения
В зависимости от имеющейся аппаратуры, расстояние до места повреждения можно определить измерениями на постоянном токе и переменном токе и импульсным методом. Всего в настоящее время для определения расстояния до места различных повреждений на междугородных кабельных цепях используется 31 метод.
Прибор ИРК-ПРО предназначен для определения расстояния до участка с пониженным сопротивлением изоляции, измерения сопротивления изоляции и сопротивления шлейфа, омической асимметрии, измерения электрической емкости всех типов кабелей связи.
4.1 ТЕХНИЧЕСКИЕ ДАННЫЕ.
О
сновные
технические характеристики приведены
в таблице 4.1
4.2 ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ ПРИБОРА
4.2.1 Конструкция прибора.

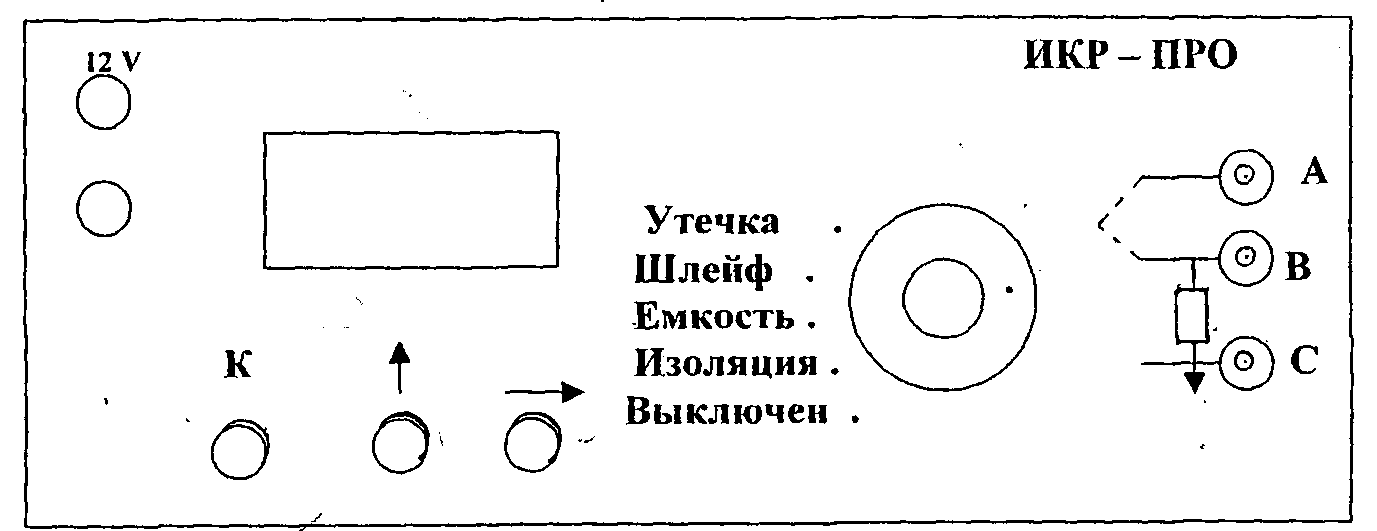

Лицевая панель прибора приведена на рис. 4.1
Рис 4.1.
На лицевой панели прибора размещены:
-
алфавитно-цифровой дисплей;
- К, , —► кнопки режимов работы дисплея;
- переключатель режимов измерения (до пункта 6.1 данного описания он должен находится в положении ВЫКЛЮЧЕН);
- А,В,С разъемы измерительных проводов.
4.2.2 Принцип измерения расстояния до места повреждения изоляции кабеля.
На передней панели самого прибора и на рис. 4.1 показана схема измерения. Измерительный провод с разъема В подключен к неисправной жиле кабеля, с разъема А к исправной жиле, измерительный провод с разъема С подключают к оболочке кабеля. Жила с плохой изоляцией соединяется на дальнем конце кабеля с исправной жилой кабеля. На шлейф АВ прибор подает испытательное напряжение до 450В относительно оболочки кабеля. Через сопротивление поврежденного участка жилы, подключенной к разъему В, протекает постоянный ток на оболочку. При этом между разъемами А и В устанавливается разность потенциалов, которая зависит от расстояния до повреждения и сопротивления поврежденного участка. Прибор производит прецизионное (очень точное) измерение разности потенциалов и тока утечки, фильтрацию и усреднение.
данных для устранения влияния помех и рассчитывает расстояние до повреждения от места подключения прибора.
Если на кабеле больше одного повреждения, прибор покажет расстояние до повреждения с наименьшим сопротивлением. Однако показание будет смещено в сторону второго повреждения.
