34) Уровни теодолита. Цена деления уровня.

Уровни служат для приведения осей или плоскостей инструмен­та в горизонтальное или отвесное положение и для наблюдения за положением инструмента в процессе измерений. Существуют ци­линдрические и круглые (сферические) уровни.

Цилиндрический уровень (рис. 37а) представляет собой стек­лянную трубку, верхняя внутренняя поверхность которой отшли­фована по дуге определенного радиуса (рис. 376).

Радиус кривизны (R) в зависимости от назначения уровня бы­вает от 3,5 до 20 м. Стеклянная трубка (ампула) заполняется на­гретым до +60°С спиртом или эфиром и закрывается. После охлаждения жидкость сжимает­ся и в трубке образуется небольшое пространство, заполненное парами спир­та или эфира, которое на­зывают пузырьком уров­ня. Трубка помещается в металлическую оправу. Для регулирования уро­вень снабжен исправи­тельным винтом М. На на­ружной поверхности труб­ки нанесены штрихи, рас­стояние между соседними штрихами равно 2 мм. Точка О в сред­ней части ампулы называется нульпунктом уровня.

Прямая UU, касательная к внутренней поверхности цилиндри­ческого уровня в его нульпункте, называется осью цилиндричес­кого уровня.

Пузырек цилиндрического уровня всегда стремится занять наи­высшее положение, поэтому, когда концы пузырька расположены симметрично по отношению нульпункта, ось уровня занимает го­ризонтальное положение. Уровни различаются в зависимости от цены деления, (чувствительности) и по конструкции.

Ценой деления уровня т (рис. 376) называют угол, на который на­клонится ось уровня, если пузырек сместится на одно деление, т. е.

т = /-p/R, где / — цена деления уровня (2 мм),

R — радиус стеклянной ампулы уровня, р— радиан 57°,3.

В технических теодолитах цена деления уровней колеблется в пределах 15 - 60".

Для большей точности установки пузырька в нульпункт (у нивелиров) большего удобства в работе над уровнем устанавливается систе­ма призм, поле зрения таза наблюдателя. При перемещении пузырька к нульпункту изображение его концов движутся навстречу друг к другу (рис. 38).

Когда пузырек уровня будет находиться в нульпункте, изображение его концов совместится Точность установ­ки пузырька в нульпункт в контактном уровне в 5 - 6 раз выше, чем у обычных уровней. Для регулировки длины пузырька на одном из концов уровня имеется запасная камера, в которую можно перегонять часть жидкости из ампулы и наоборот.

Круглый уровень представляет собой стеклянную ампулу, помещенную в оправу, отшлифованную по внутренней сфе­рической поверхности определенного радиуса. За нульпункт О круглого уровня принимается центр окружности, выгравированной в середине ампулы. Осью круглого уровня является нормаль U U, проходящая через нульпункт О перпендикулярно к плоскости, ка­сательной внутренней поверхности уровня в его нульпункте. Круглый уровень имеет, как правило, небольшую чувствитель­ность (цена деления 3 - 5') и применяется там, где не требуется большой точности.

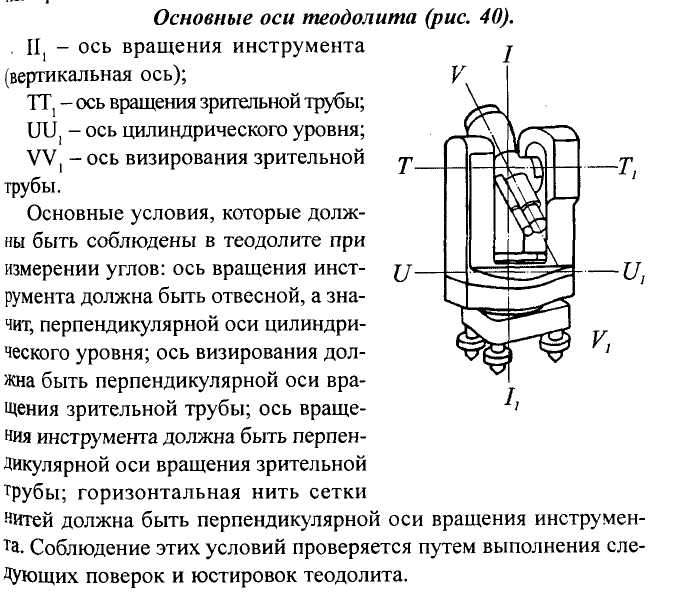

35) Оси теодолита и их взаимное расположение.
