31) Теодолит 2т-30п и его устройство.

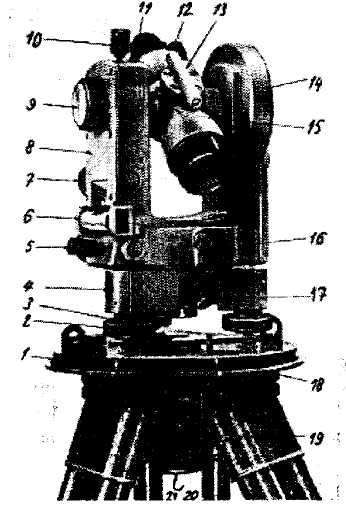

Остановимся подробно на устройстве теодолита 2Т-30П.

Оптический теодолит 2Т-ЗОП является повторительным. Подставка 4 теодолита с тремя подъемными винтами 2 при помощи пластинчатой пружины 3 скреплена с круглым основанием 1, являющийся дном упаковочного футляра, ^тим основанием теодолит Устанавливают на головку 8 штатива 19 и закрепляют становым винтом 20, снабженным крючком 21 для подвешивании нитяного отвеса. В подставке 4 теодолита имеется закрепительный 17 винт и микрометренный винт лимба. Над подставкой расположен горизонтальный круг, состоящий из лимба и алидады. На корпусе алидады имеется закрепительный винт 5 и микрометренный винт алидады, а также цилиндрический уровень 6. Уровень снабжен исправительными винтами. Цена деления уровня равна 45".

Внутри колонок (подставок) 8 укреплены втулки, в которых вращается корпус зрительной трубы 15. К корпусу прикреплен вертикальный круг 14. Высота колонок должна быть одинаковой и обеспечивать свободный поворот трубы вокруг оси вращения. Вместе с тру

бой вращаются вертикальный круг и отсчетный микроскоп 12. При закрепленном положении трубы (винт 10) вращение зрительной трубы осуществляют микрометренным винтом 7. Установка зрительной трубы по наблюдаемому предмету производится вращением фокусирующего устройства - кремальеры 9. Установка сетки нитей трубы по глазу наблюдателя осуществляется вращением диоптрийного кольца окуляра 11. Как объектив, так и окуляр зрительной трубы закреплены в ее корпусе 15. Перемещение сетки нитей осуществляют при помощи котировочных винтов, закрытых защитным колпачком. На стеклянных лимбах горизонтального и вертикального кругов нанесены деления через один градус.

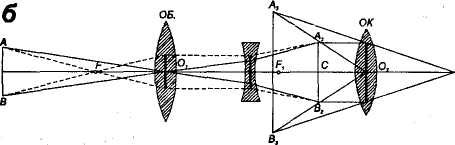

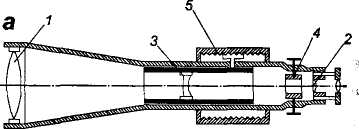

32. Отсчетные приспособления теодолита. Зрительная труба и ее устройство. В современных геодезических инструментах применяются зри­тельные трубы с внутренней фокусировкой (рис. 35а). Оптическая схема такой трубы показана на рис. 356.

При производстве работ обычно визируют на предметы, значитель­но удаленные от инструмента, поэтому предмет АВ всегда находится вне фокусного расстояния OjF объектива, а изображение А₂В₂ преД' мета, полученное через объектив, будет действительным и обратный Чтобы увеличить это изображение, в трубу вводят окуляр.

Окуляр устанавливается таким образом, чтобы расстояние СО₂ было меньше фокусного расстояния O₂F_r В таком случае изобра­жение А₃В₃ получится мнимым и увеличенным.

Между объективом и окуляром ставится двояковогнутая линза, перемещаемая внутри трубы с помощью кремальеры 5 (рис. 35а). Изменение положения этой линзы меняет положения фокуса объек­тива, поэтому она называется фокусирующей линзой.

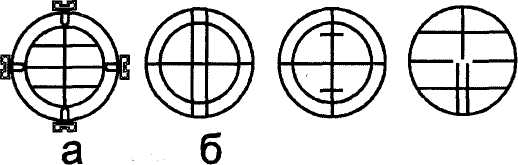

В окулярной части зрительной трубы, в том месте, где получается действительное изображение предмета А₂В₂, помещается диафрагма 4, в отверстие которой вставлена стеклянная пластинка с нанесенной на ней сеткой нитей. Различные системы нитей, применяемые в со­временных геодезических инструментах, показаны на рис.36. Зрительная труба имеет три уровня: визирную (соединяет оптический центр с центром сетки нитей), оптическую (соединяет оптические центры объектива и окуляра) и геометрическую (соединяет геометрические центры объектива и окуляра).
