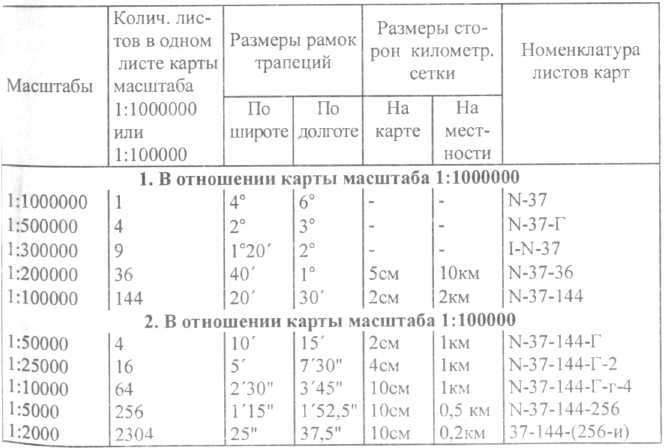

25) Разграфка и номенклатура карт.

Разграфкой карт называется разделение всей поверхности Земли на отдельные тематические определенные участки. Обозначение таких участков по определенной системе называется номенклатура карт. За основу разбивки карт принимают М 1:1.000.000. Земной шар делят меридианами через 6 гр., начало отсчета от 180 гр. меридиана на восток. Участки Земли называются колоннами. Через 4 гр. делят параллелями от экватора на север и юг. Ряды обозначают заглавными буквам лат. алфавита, а колонны нумеруются цифрами от 1 до 60. Лист М 1:1 000 000 делится на 4 части, обозначается буквами русского алфавита (А,Б,В,Г). Получается масштаб каждого листа 1:500 000. Каждый лист любой карты любого масштаба является трапецией.

26) Определение номенклатуры листа карты

A(1), B(2), C(3), D(4), E(5), F(6), G(7), H(8), I(9), J(10), K(11), L(12), M(13), N(14), O(15), P(16), Q(17), R(18), S(19), T(20), U(21), V(22).

Порядок работы Определяем широту ближайшей параллели севернее пункта триангуляции, кратную 4° (это будет 56°).Вычисляем номер ряда, в котором расположен пункт:56/74°=14-й ряд. Этому ряду соответствует буква латинского алфавита - N.Определяем долготу ближайшего меридиана, проходящего восточнее пункта, кратную 6° (это будет 42°). Вычисляем номер колонн, в которой находится пункт: (42°+180°)/6 = 37. Запишем номенклатуру листа карты масштаба 1:1 000 000, в которой находится пункт: N-37.

27) Геодезические измерения на местности и их цель. Ггс и ее классификация.

Топографические карты создаются на основе полевых измерений, которые состоят из угловых, линейных и высотных измерений. После обработки этих измерений(камеральной и полевой), вычисляют координаты и высоты характерных точек рельефа местности и ситуации. Геодезические инструменты служат для измерений на местности, имеющих целью определить положение точек и направление линий на земной поверхности. При помощи геодезических инструментов измеряют горизонтальные и вертикальные углы, расстояния и превышения. ГГС является главной геодезической основой топогр. съемок всех масштабов. Согласно инструкции сети подразделяются на а) сети триангуляции, полигонометрии и трилатерации (1-4 классов) б) нивелирные сети (I, II, III, IV классов) – различаются по точности и последовательности выполнения, триангуляция I класса строится в виде рядов расположенных преимущественно вдоль меридианов и параллелей образующие полигоны периметром 800-1000км. Звенья составляющие полигон не более 200 км. Триангуляция II класса строится в виде сетей треугольников, сплошь покрывающих площади полигонов триангуляции I класса. Длина треугольников 7-12 км. основе пунктов I и II классов по мере надобности строится триангуляция III класса в виде отельных систем, состоящих из нескольких пунктов. Триангуляция IV класса строится также в виде систем или отдельных пунктов на основе пунктов старшего класса. Произведено сгущение от 1-го до 4-го классов. Т.о. и на территории строительства стало 4 пункта. Но этих пунктов недостаточно для топографо-геодезических работ. На базе пунктов 4 класса будет построена сеть местного сгущения.

Класс	Триангуляция				Полигонометрия
	Длина стороны, км	Ср. кв. ошибка	Невязка в т-ке	Ср. кв. ошибка измерения сторон	Длина стороны, км	Ср. кв. ошибка	Ср. кв. ошибка измерения сторон
1	>20	0”,7	3”	1:400 000	20-25	0”,4	1:300 000
2	7-20	1”,0	4”	1: 300 000	По программе	1”	1: 25 000
3	5-8	1”,5	6”	1:200 000	<=3	1,5”	1:200 000
4	2-5	2”,0	8”	1:200 000	<=2	2”	1:150 000
