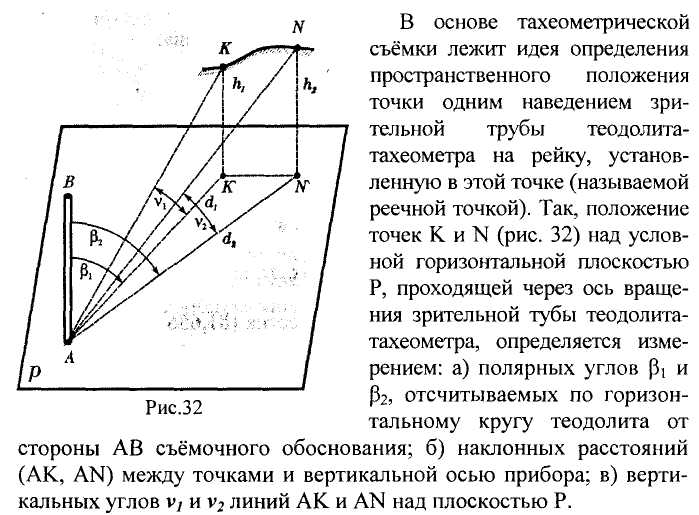

74) Тахеометрическая съемка. Сущность и назначение.

75) Съемочное обоснование в тахеометрической съемке и способы его создания.

Тахеометрическая съемка производится в крупных масштабах с точек съемочного обоснования, каковыми являются точки теодолитно-высотных ходов, прокладываемых между пунктами ГГС или сети сгущения. Работы на точке съемочного обоснования (станции) осуще­ствляются в такой последовательности:

устанавливают теодолит-тахеометр на станции и приводят его в рабочее положение, т.е. центрируют (добиваются, чтобы отвес был над точкой); нивелируют (выполняют первую поверку теодо­лита); фокусируют зрительную трубу (добиваются резкого изобра­жения предмета и сетки нитей); 2) измеряют высоту инструмента (i) с помощью рулетки или ни­велирной рейки - расстояние от торца колышка до оси вращения трубы. Значение величины высоты инструмента записывают в "Журнале тахеометрической съемки" (табл. 16); 3)определяют место нуля вертикального круга и производят его юстировку (§ 22), значение места нуля записывают в журнале; 4)при круге лево (КЛ) вертикального круга совмещают ноль лимба и ноль алидады горизонтального круга; при закрепленном винте алидады визируют на точку съемочного обоснования, тем самым ориентируют лимб, закрепляют винт лимба; 5)открепляют винт алидады и визируют на первую реечную точку на высоту инструмента (i), берут отсчеты по горизонталь­ному и по вертикальному кругам (пузырек цилиндрического уровня должен быть на середине), отсчеты записывают в соответствую­щие графы журнала; 6) микрометренным винтом зрительной трубы наводят нижнюю дальномерную нить на начало метрового деления рейки, берут от­счет по верхней дальномерной нити, например 138 см. Расстояние до рейки (п) будет равно разности отсчетов.

76) Порядок работы на станции тахеометрического хода.

Приведя тахеометр в рабочее положение, с помощью рулетки или рейки измеряют высоту инструмента (i) — расстояние от торца колыш­ка до оси вращения зрительной трубы. Замеренное значение высоты инструмента записывают в Журнале тахеометрической съёмки (таблица 4 Приложения 2) и делают на рейке отметку высоты инструмента. При транспортировке тахеометра к месту съёмки возможно нарушение места нуля, которое было определено ранее, поэтому на первой станции съёмки снова определяют место нуля (МО) и запи­сывают в «Журнале тахеометрической съёмки», как описано выше. При круге лево (КЛ) совмещают ноль лимба и ноль алидады гори­зонтального круга; при закрепленном винте алидады визируют на зад­нюю (или переднюю) точку, ориентируют лимб, закрепляют винт лимба, открепляют винт алидады и визируют на первую реечную точку. Порядок взятия отсчетов по рейке и по тахеометру при визиро­вании на первую реечную точку. 1) Микрометренным винтом трубы нижнюю нить дальномера наводят на число 10 дециметров (или 100 см), берут отсчёт по рей­ ке, по верхней дальномерной нити (138 см) количество (п) делений между дальномерными нитями легко вычисляется в уме:n= 138см-100см = 38 см.

При коэффициенте дальномера 100 это будет соответствовать наклонно­му расстоянию в 38 м. Значение 38 м записывают в графе «Расстояния по нитяному дальномеру»(С • п) «Журнала тахеометрической съемки».

2. Микрометренным винтом зрительной трубы центральную горизонтальную нить наводят на рейку на значение, равное высоте инструмента (i), добиваясь тем самым, чтобы i = 1 (92). Пузырёк цилиндрического уровня должен быть на середине. 3. Берут отсчёт по вертикальному кругу (-0°15, таблица 4 Приложения 2) записывают в соответствующую графу Журнала тахеометрической съёмки.4)Берут отсчёт по горизонтальному кругу (318°45, таблица 4 Приложения 2) и записывают в соответствующую графу Журнала таометрической съёмки.

После этого открепляют винт алидады и визируют (поворачи­вая инструмент) на вторую реечную точку, произведя снова три отсчёта в той последовательности, как описано выше, и т.д.
