65) Теодолитная съемка. Порядок полевых работ.
Топографические
карты создаются на основе полевых и
камеральных топографо-геодезических
работ. Полевые работы – съемки; определение
положения характеных точек и ситуации
рельефа. Полевые работы связаны с
измерениями углов, расстояний, превышений
от геодезических опорных точек до самих
точек. Опорные точки – точки координаты
которых известны. Чтобы произвести
съемку необходимо проделать следующее:
1) Рекогносцировка – визуальный осмотр
местности. Производится для того, чтобы
расположить (закрепить) точки с которых
будет вестись съемка, чтобы была взаимная
видимость от точки к точке. 2) Закрепление
точек – точки закрепляются постоянными
и временными знаками (труба, арматура).
Временные – колья. 3) Измерение
горизонтальных углов. Измерения
производят одним полным приемом. 4)
Измерение расстояний между точками. 5)
Съемка ситуации (способ координат,
способ полярных координат, угловых
засечек, линейных засечек, створа). 6)
Привязка теодолитного хода к опорной
геодезической сети. Цель привязки:
определение координат первой точки и
дирекционный угол первой стороны.
66) Способы съемки ситуации.
1.
Способ
перпендикуляров применяется
при съемке контуров точек
ситуации, удаленных от сторон теодолитного
хода не более 10 — 20 м. С помощью этого
способа положение точек А и Д (углов
здания) определяется следующим образом:
проектируют с помощью
эккера углы здания (А и Д) на сторону
теодолитного хода (I
— П) и фиксируют точки 1, 2 (проекции
углов); измеряют расстояния от точки
I
до точки 1 (
)
и 2 (Х2)
и ординаты
и
(соответственно
1А, 2Д). Производят обмер здания, а
результаты всей съемки
этим способом заносят на
абрис.
2.
Полярный способ. Применяется
при съемке сложных контуров. Положение
точек а,
в, с - границы
лесного массива и луговой растительности
(рис.65), определяется следующим образом
Теодолит устанавливают в точке и,
совмещают ноль лимба и ноль алидады,
визируют
на точку I,
закрепляют винт лимба, открепляют винт
али-
и последовательно визируют на искомые
точки, берут отсче-
по горизонтальному кругу (
),
затем замеряют расстояния (
)
лентой (или по нитяному дальномеру).
Составляют абрис, а угловые и линейные
измерения заносят в таблицу
Способ угловых засечек. применяется в тех случаях, когда линейные измерения до снимаемой точки (Z) невозмоны: имеется препятствие (река) или есть затруднение (овраг, оползень, болото и др.)- В этом случае измеряются углы
и
им полным приемом.
Способ линейных засечек. Способ использован при съемке колодца (рис.65), положение которого определено промерами расстояний l4 и l5 от точек S и I. Точка S закрепляется в створе линии V – I, а затем измеряют расстояние до нее от точки I.

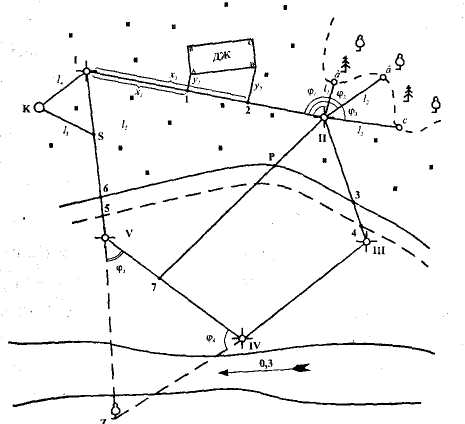

Способом створа снята точка Р (поворот проселочной дороги –см. рис). Порядок работы при этом способе таков: устанавливают вехи в точках Р и II, в точках IV и V. Один исполнитель идет с вехой по створу линии IV — V до тех пор, пока не попадетв створ линии Р — II, после чего фиксируют т. 7 вехой. Измеряют расстояния II — Р и IV — 7.Положение других точек (3, 4, 5, 6) проселочной дороги определяют при измерении расстояний между точками теодолитного хода (записывают расстояния II — 3, V — 5 и ширину дороги по этим сторонам).В процессе съемки ситуации составляется схематический чертеж участка местности - абрис (рис. 65). На абрисе показывают взаимное расположение точек теодолитного хода, а также снимаемые объекты со всеми числовыми результатами измерений и пояснительными надписями.
