48) Способы нивелирования: из середины и вперед.

Способ “вперед”

Устанавливают над точкой А нивелир, а на точку В ставят нивелир­ную рейку. Обозначив высоту инструмента —расстояние по верти­кали от колышка точки А до центра окуляра — через i, отсчет по рейке — через i, получают превышение между точками А и В, выражаемое формулой:

h =a—b,

т.е. превышение между двумя точками равно высоте инструмента минус взгляд вперед (отсчет по передней рейке). Если a > b, то h будет положительное; если a<b, то h — отри­цательное.

При данном способен нивелирования точность определения снижается в связи с тем, что высота инструмента определяется не через трубу инструмента, а на глаз. Более точный способ из середины.

2. Способ нивелирования «из середины»

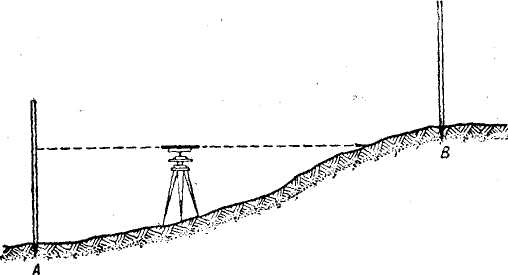

Ставят нивелир между нивелируемыми точками А и В (рис. 107) на колышки, вбитые в точках А и В, устанавливают нивелирные рейки. Приведя нивелир в горизонтальное положение, наводят с реднюю нить сетки на ■■

рейки и производят от­счеты.

В этом случае превы­шение точки В над точ­кой А определится по формуле:

h = а — b,

где:

а -отсчет по задней рейке в точке А;

b -отсчет по передней рейке в точке В.

Читается эта формула так: превышение одной точки над

д ругой равно: „взгляду назад, минус взгляд вперед"При а>b npeвышение h положительное (повышение местностей), наоборот, при a<b npeвышение будет отрицательное (понижение местности).При техническом нивелировании “из середины" инструмент устанавливается между нивелируемыми точками А и В по возможности на одинаковом расстоянии от реек. Стоянку с инструментом, так называемую станцию, выбирают в наиболее удобном для нивелирования месте при непременном соблюдении условий: 1)| выбирают место для станции твердом грунте; 2) видимости, т. е. чтобы луч визирования проектировался на обе рейки.

49) Нивелир н3 и его устройство. Поверки.

Устройство нивелира НЗ. Нивелир - геодезический оптический прибор, предназначенный для определения превышения одной точки над другой.

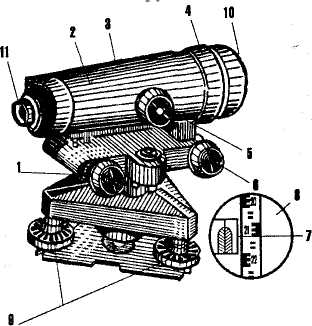

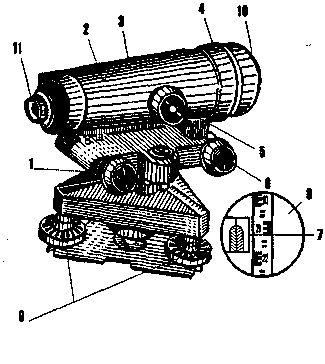

Согласно ГОСТ 10528-76 ни­велиры по точности делятся на три группы: высокоточные -типа Н05; точные - типа НЗ и технические - типа НЮ. Ниве­лир НЗ (рис. ) предназначен для нивелирования 3 и 4 клас­сов, он может применяться так­же при различного рода инже­нерно-геодезических изыскани­ях. Нивелир снабжен мушкой 4 для наведения трубы на рейку, фокусирующим кольцом 5 и микрометренным винтом 6.

Нивелир НЗ изготовлен с призменной системой, позволяющей совмещать изображение противоположных концов пузырька уров­ня 3 (контактный уровень). Совмещение половинок уровня, изоб­ражение которых передаются в поле зрения 8 зрительной трубы 2, осуществляется элевационным винтом 1.

Поверки:

1) Ось круглого уровня должна быть параллельна оси вращения нивелира.

2) Визирная ось трубы должна быть параллельна оси цилиндрического уровня (поверка главного условия нивелира). Выполняют методом двойного нивелирования.

3) Горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира.
