46) Нивелирование; методы и задачи.
Рельеф местности как совокупность природных пространственных форм земной поверхности учитывается во всех отрасли народного хозяйства и особенно в сельском хозяйстве, производственные процессы которого связаны с обработкой земли. Поэтому учет рельефа местности необходим при всех видах и на всех стадиях землеустройства. Только после детального изучения рельефа, а также других природных и экономических условий данной местности возможно проектирование при внутрихозяйственном землеустройстве, хозяйств сельских населённых мест, полей, севооборотов, дорожной сети, лесополос, а также оросительных и осушительных систем и других сооружений для мелиорации и водоснабжения землеустраиваемых хозяйств.После осмотра местности рельеф изучают путем измерений, которые выполняют в процессе вертикальной съемки (нивелирования).
Под нивелированием понимают процесс определения превышения одной точки местности над другой с последующим вычислением отметок точек над уровнем моря.В зависимости от метода и применяемых инструментов различают следующие виды нивелирования:1) геометрическое, выполняемое горизонтальным лучом визирования;2)тригонометрическое, выполняемое наклонным лучом визирования, при этом превышения вычисляются по формулам тригонометрии;3)барометрическое, основанное на изменении атмосферного давления с изменением высоты над уровнем моря, которое определяется барометром;4)гидростатическое, при котором превышения точек определяются по разностям уровней жидкости в сообщающихся сосудах;5)стереофотограмметрическое, выполняемое посредством измерений на стереопарах фотоснимков на специальных фотограмметрических приборах;6) аэрорадионивелирование, основанное на отражении электромагнитных волн от земной поверхности до самолета;7)механическое, выполняемое при помощи приборов, автоматически вычерчивающих профиль проходимого пути. Из перечисленных видов нивелирования самым точным является геометрическое, менее точные результаты дает тригонометрическое нивелирование. Рельеф местности как совокупность природных пространстве. Если требуется определить приближенные отметки точек местности, то производят барометрическое нивелирование.
47) Сущность геометрического нивелирования.
Геометрическое нивелирование осуществляется с помощью геодезического прибора - нивелира и нивелирных реек (3-х или 4-х метровых). Рейки делятся на сантиметровые деления; подписывается (оцифровывается) каждое десятое деление (дециметры). Одна сторона рейки имеет черные деления ("черная сторона") от нуля до трехсот сантиметров (3000 мм). Обратная сторона рейки также разделена на сантиметровые деления красного цвета ("красная сторона") и оцифрована от 470см до 770см. Красная сторона рейки предназначена для контроля измерения превышений.
Принцип геометрического нивелирования заключается в том, чтобы ось визирования прибора была горизонтальной.

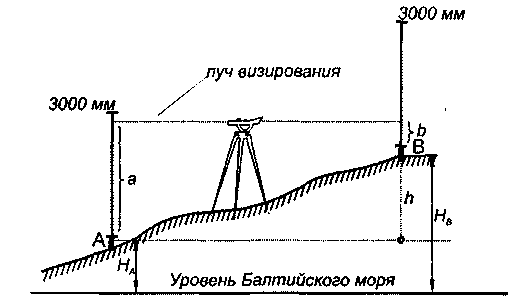

Превышение (И) между двумя точками (рис.54), закрепленными на местности колышками, равно разности отрезков а и в по двум рейкам . Отрезки а и в - отсчеты по рейкам в точках А и В по горизонтальной нити зрительной трубы нивелира в момент, когда пузырек цилиндрического уровня находится на середине, а ось визирования - в горизонтальном положении.
Таким образом, превышение между точками А и В из рис. 52 равно
h = a-b,
а абсолютная отметка точки В равна
В практической деятельности топографа превышение между точками формулируется как "взгляд назад минус взгляд вперед".
Отсчеты по рейкам берутся по центральной нити, когда пузырек цилиндрического уровня приведен элевационным винтом "в контакт" (на середину). Отсчет берут сверху вниз (нивелир дает перевернутое изображение), от головы цифры (дециметрового деления) - черточки (если цифра выше центральной нити) до центральной нити сетки с точностью до 0,1 минимального деления рейки, т.е. до 1 мм.
