1.4.2. Шпильки

Шпилька – це деталь, що являє собою стрижень, який має на одному кінці різьбу (посадочну) для загвинчування в одну зі з’єднуваних деталей, а на іншому – різьбу (стяжну) для нагвинчування гайки (рис. 1.8) [2, c. 118-120, 6, c. 117-120].

Шпильки виготовляють з метричною різьбою як з великим, так і з дрібним кроком, з однаковими номінальними діаметрами d різьби і гладкої частини (виконання 1). Допускається виготовляти шпильки з d₁, що приблизно дорівнює середньому діаметру різьби (виконання 2).

Шпильки виготовляються для деталей з нарізними отворами з діаметром різьби від 2 до 48 мм нормальної і підвищеної точності.

Таблиця 1.6

Довжина посадочного нарізного кінця шпильки

для деталей з різьбовими отворами

Довжина посадочного нарізного кінця	Матеріал, з якого виготовлена деталь
l₁ = d ГОСТ 22032-76, 22033-76	Сталь, бронза, латунь, титанові сплави
l₁ = 1,25d ГОСТ 22034-76, 22035-76	Ковкий, сірий чавун
l₁ = 2d ГОСТ 22038-76, 22039-76	Легкі сплави, алюміній, пластмаси
Примітки: В обґрунтованих випадках довжина посадочного нарізного кінця може бути: l₁ = 1,6d ГОСТ 22036-76, 22037-76 замість l₁ = 1,25d; l₁ = 2,5d ГОСТ 22040-76, 22041-76 замість l₁ = 2d. Шпильки з довжиною посадочного нарізного кінця l₁ = 1,6d та l₁ = 2,5d виготовляються за згодою сторін.

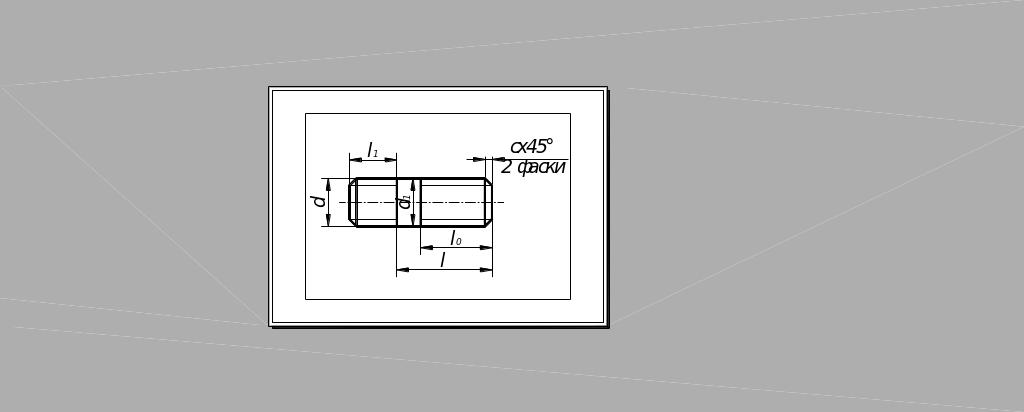

Рис.1.8. Шпилька для деталей з різьбовими отворами. Виконання 1

Довжиною шпильки l називають довжину частини шпильки без посадочного нарізного кінця l₁. Довжину стяжного кінця шпильки l₀ беруть 2d+6 (при l ≤ 120 мм) або вибирають з таблиці відповідно до стандарту.

Умовне позначення шпильок аналогічне позначенню болтів.

Приклад:

Шпилька М20-6gх150.58 ГОСТ 22032-76 – шпилька з загвинчуваним кінцем завдовжки d, класу точності В (п. 10), виконання 1 (п. 2), з діаметром різьби d = 20 мм (п. 3) і великим кроком Р = 2,5 мм (п. 4), полем допуску різьби 6g (п. 5), довжиною l = 150 мм (п. 6), класу міцності 5.8 (п. 7), без покриття (п. 8).

Шпилька М20х1,5/2,5-6gх160.66.05 ГОСТ 22040-76 – шпилька з загвинчуваним кінцем завдовжки 2,5d, класу точності В (п. 10), виконання 1(п. 2), з діаметром різьби d = 20 мм (п. 3), з дрібним кроком Р = 1,5 мм на посадочному нарізному кінці і великим кроком Р = 2,5 мм на стяжному кінці (п. 4), полем допуску різьби 6g (п. 5), довжиною l = 160 мм (п. 6), класу міцності 6.6 (п. 7), з покриттям 0,5 мкм (п. 8).

Таблиця 1.7

Розміри шпильок (нормальної точності) за ГОСТ 7798-70.

Номінальні розміри

Діаметр різьби	Крок різьби		Діаметр гладкої частини	Довжина посадочного нарізного кінця			Розмір фаски, не менш
Діаметр різьби	великий	дрібний	Діаметр гладкої частини	Довжина посадочного нарізного кінця			для великого кроку різьби	для дрібного кроку різьби
d, мм	Р, мм		d₁, мм	d, мм	1,25d, мм	2d, мм	с, мм
1	2	3	4	5	6	7	8	9
2	0,4	-	2	3	3	4	0,3	-
2,5	0,45	-	2,5	3	4	5	0,3	-
1	2	3	4	5	6	7	8	9
3	0,5	-	3			6	0,5	-
4	0,7	-	4	4	5	8	0,5
5	0,8	-	5	5	6,5	10	1
6	1	-	6	6	7,5	12	1
8	1,25	1	8	8	10	16	1,5	1
10	1,5	1,25	10	10	12	20		1,5
12	1,75	1,25	12	12	15	24
(14)	2	1,5	14	14	18	28	2
16	2		16	16	20	32	2
(18)	2,5		18	18	22	36	2,5
1	2	3	4	5	6	7	8	9
20			20	20	25	40
(22)			22	22	28	44
24	3	2	24	24	30	48		2
(27)	3		27	27	35	54
30	3,5		30	30	38	60
Примітки: Довжину шпильок l вибирають із такого ряду: 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; 85; 90; (95); 100; (105); 110; (115); 120; 130; 140; 150; 160; 170; 180; 190; 200; 240; 260; 280; 300 мм. Розміри в дужках використовувати не рекомендується.

Таблиця 1.8

Розміри шпильок за ГОСТ 22032-76 … ГОСТ 22041-76

Довжина шпильки	Номінальний діаметр різьби, d, мм
Довжина шпильки	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30
l, мм	Довжина стяжного кінця l₀, мм
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
10	8	8	8	-	-	-	-	-	-	-	-	-	-	-	-	-	-
12	8	8	8	-	-	-	-	-	-	-	-	-	-	-	-	-	-
14	10	11	11	11	-	-	-	-	-	-	-	-	-	-	-	-	-
16	10	11	12	12	12	12	12	12	-	-	-	-	-	-	-	-	-
(18)	10	11	12	14	14	14	14	14	-	-	-	-	-	-	-	-	-
20	10	11	12	14	16	16	16	16	-	-	-	-	-	-	-	-	-
(22)	10	11	12	14	16	16	16	16	-	-	-	-	-	-	-	-	-
25	10	11	12	14	16	18	18	18	18	18	-	-	-	-	-	-	-
(28)	10	11	12	14	16	18	20	20	20	20	-	-	-	-	-	-	-
30	10	11	12	14	16	18	22	22	22	22	-	-	-	-	-	-	-
(32)	10	11	12	14	16	18	22	24	24	24	-	-	-	-	-	-	-
35	10	11	12	14	16	18	22	26	26	26	26	26	-	-	-	-	-
(38)	10	11	12	14	16	18	22	26	28	28	28	28	-	-	-	-	-
40	10	11	12	14	16	18	22	26	30	30	30	30	30	-	-	-	-
(42)	10	11	12	14	16	18	22	26	30	32	32	32	32	-	-	-	-
45	10	11	12	14	16	18	22	26	30	34	34	34	34	34	34	-	-
(48)	10	11	12	14	16	18	22	26	30	34	38	38	38	38	38	-	-
50	10	11	12	14	16	18	22	26	30	34	38	38	38	38	38	-	-
55	10	11	12	14	16	18	22	26	30	34	38	42	42	42	42	42	-
60	10	11	12	14	16	18	22	26	30	34	38	42	46	46	46	46	46
65	10	11	12	14	16	18	22	26	30	34	38	42	46	50	50	50	50
70	10	11	12	14	16	18	22	26	30	34	38	42	46	50	54	54	54
75	10	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	60
80	10	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	60
(85)	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
90	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
(95)	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
100	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
(105)	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
110	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
(115)	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
120	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
130	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
140	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
150	-	11	12	14	16	18	22	26	30	34	38	42	46	50	54	60	66
160	-	11	12	14	16	18	22	32	36	40	44	48	52	56	60	66	72
170	-	-	-	-	-	-	22	32	36	40	44	48	52	56	60	66	72
180	-	-	-	-	-	-	22	32	36	40	44	48	52	56	60	66	72
190	-	-	-	-	-	-	22	32	36	40	44	48	52	56	60	66	72
200	-	-	-	-	-	-	22	32	36	40	44	48	52	56	60	66	72
220	-	-	-	-	-	-	-	-	36	40	44	48	52	56	60	66	72
240	-	-	-	-	-	-	-	-	-	-	-	-	52	56	60	66	72
260	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	66	72
Примітка: Розміри у скобках використовувати не рекомендується

Гайки

Гайка – це виріб, що має отвір із різьбою для нагвинчування на болт або шпильку [2, c. 122, 6, c. 108-117].

Залежно від призначення та умов експлуатації гайки бувають шестигранні, шестигранні прорізні й корончасті, гайки-баранці, круглі шліцьові, ковпачкові, квадратні та ін.

Найширше застосування отримали шестигранні гайки, що випускаються в 1, 2 і 3 виконаннях, підвищеної (А), нормальної (В) і грубої (С) точності, нормальної висоти, низькі, високі і особливо високі, з нормальним або зменшеним розміром «під ключ», з великим або дрібним кроком, з полями допуску різьби 6Н і 7Н.

Таблиця 1.9

Деякі класи міцності та марки сталі для гайок

Клас міцності	4	5	6	8
Марка сталі	Ст3	Сталь10, сталь 20	Сталь 15, сталь 35	Сталь 20, сталь 45

D₁ = (0,9 - 0,95)S

а) б)

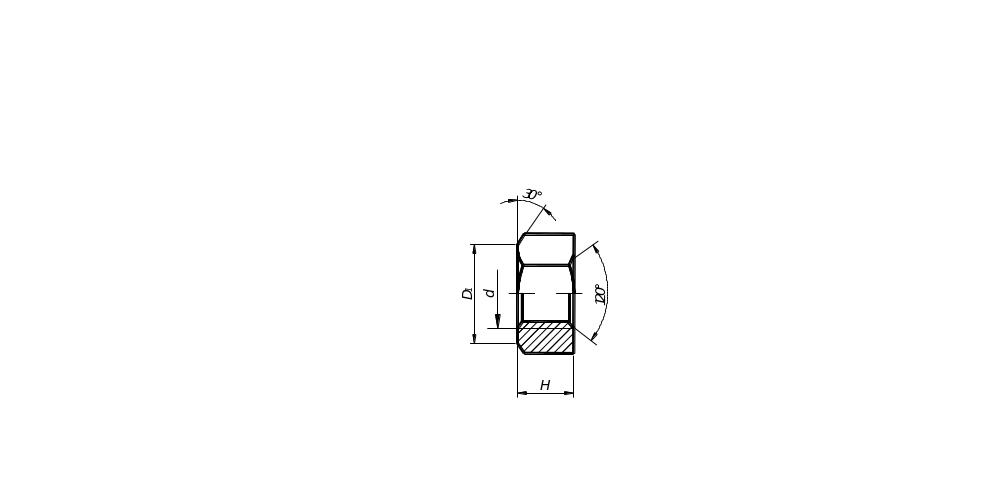

Рис. 1.9. Гайка шестигранна нормальної точності (ГОСТ 5915-70).

а) Виконання 1; б) Виконання 2

Таблиця 1.10

Розміри гайок шестигранних нормальної точності за ГОСТ 5915-70

Номінальний діаметр різьби	Крок різьби		Розмір «під ключ»	Діаметр описаного кола, не менш	Висота
Номінальний діаметр різьби	великий	дрібний	Розмір «під ключ»	Діаметр описаного кола, не менш	Висота
d, мм	Р, мм		S, мм	D, мм	H, мм
1	2	3	4	5	6
6	1	0,75	10	10,9	5
8	1,25	1	13	14,2	6,5
10	1,5	1,25	17	18,7	8
12	1,75	1,25	19	20,9	10
(14)	2	1,5	22	24,3	11
16	2	1,5	24	26,5	13
(18)	2,5	1,5	27	29,9	15
20	2,5	1,5	30	33,3	16
(22)	2,5	1,5	32	35,0	18
24	3	2	36	39,6	19
(27)	3	2	41	45,2	22
30	3,5	2	46	50,9	24
Примітка: Розміри гайок у скобках використовувати не рекомендується

В умовному позначенні гайок вказують:

найменування деталі;
виконання (виконання 1 не вказують);
діаметр різьби;
крок різьби (вказують лише для дрібної різьби);
поле допуску різьби (допуск 7Н не вказують);
клас міцності;
марку сталі або сплаву (вказують лише для класів міцності 10 і вище);
позначення виду покриття;
товщину покриття;
номер стандарту.

Приклад:

Гайка 2М16х1,5-6Н.5.016 ГОСТ 5915-70 – гайка шестигранна нормальної точності (п. 10), виконання 2 (п. 2), з діаметром різьби d = 16 мм (п. 3), з дрібним кроком різьби Р = 1,5 мм (п. 4), з полем допуску різьби 6Н (п. 5), класу міцності 5 (п. 6), покриття 01 (п. 8), товщина 6 мкм (п. 9).

Гайка М20.5 ГОСТ 5915-70 – гайка шестигранна нормальної точності (п. 10), виконання 1 (п. 2), з діаметром різьби d = 20 мм (п. 3), з великим кроком різьби (п. 4), з полем допуску різьби 7Н (п. 5), класу міцності 5 (п. 6), без покриття (п. 8).

Шайби

Шайба – деталь, яка підкладається під гайку або головку болта (гвинта) в нарізних з’єднаннях [2, c. 126-129, 6, c. 120-122].

Шайби призначені для захисту поверхні скріплювальної деталі від зминання, для відвернення небезпеки само відкручування гайок, болтів, гвинтів і рівномірного розподілу тиску на з’єднувальні деталі.

За призначенням і формою шайби поділяють на круглі, пружинисті, квадратні, сферичні, швидкознімні, косі та ін.

Шайби виготовляються за розміром діаметра стрижня кріпильної деталі. Так, при діаметрі різьби болта чи шпильки d = 16 мм номінальний діаметр отвору шайби дорівнює 17 мм.

Матеріали, що застосовуються для виготовлення шайб, поділяються на види, які позначаються цифрами:

0 – вуглецеві сталі;

1 – леговані сталі;

2 – нержавіючі сталі;

3 – кольорові метали і сплави.

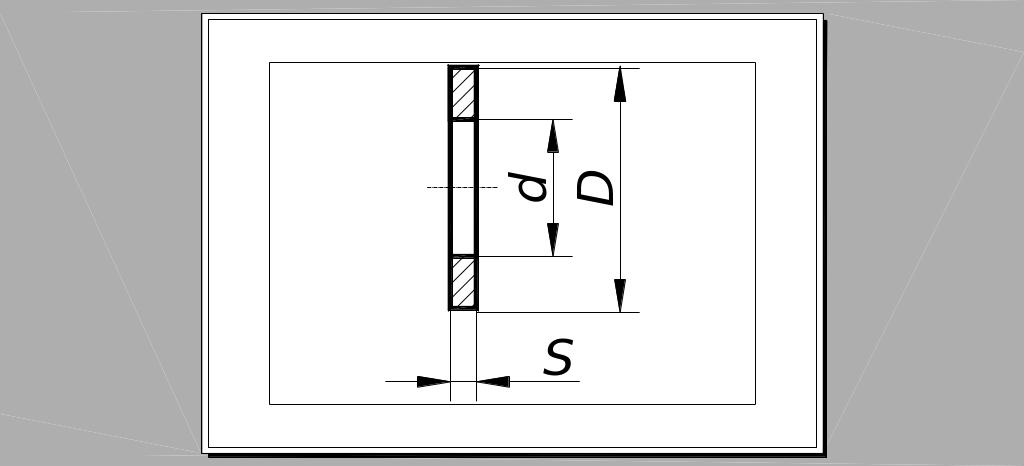

Рис. 1.10. Шайба (ГОСТ 11371-78). Виконання 1

Таблиця 1.11

Розміри шайб (ГОСТ 11371-78) та шайб збільшених (ГОСТ 6958-78)

Діаметр стрижня кріпильної деталі	Внутрішній діаметр шайби		Зовнішній діаметр шайби		Товщина шайби
	ГОСТ 11371-78	ГОСТ 6958-78	ГОСТ 11371-78	ГОСТ 6958-78	ГОСТ 11371-78	ГОСТ 6958-78
	d,мм		D, мм		S, мм
1	2	3	4	5	6	7
5	5,3	5,3	10	16	1,0	1,6
6	6,4	6,4	12,5	18	1,2	1,6
8	8,4	8,4	17,5	24	1,6	2,0
10	10,5	10,5	21	30	2,0	3,0
12	13	13	24	36	2,5	3,0
1	2	3	4	5	6	7
14	15	15	28	42	3,0	4,0
16	17	17	30	48
18	19	19	34	55
20	21	21	37	60	4,0	5,0
22	23	23	39	65		5,0
24	25	25	44	70		6,0
27	28	28	50	80	5,0
30	31	31	56	90	5,0

В умовному позначенні круглих шайб зазначають:

найменування виробу;
виконання (крім виконання 1);
діаметр різьби кріпильної деталі;
товщину, не передбачену стандартами на конкретні види шайб;
умовне позначення марки (групи) матеріалу;
марку матеріалу для груп 01, 02, 11, 32 і для матеріалу, не передбаченого ГОСТ 18123-82;
умовне позначення виду покриття (відсутність покриття не вказують);
товщину покриття;
позначення стандарту на конкретний вид шайби.

Приклад:

Шайба 14.01.08КП 0.16 ГОСТ 11371-78 – кругла шайба (п. 1, 9), виконання 1 (п. 2) для кріпильної деталі діаметром 14 мм (п. 3), товщиною, встановленою стандартом (п. 4), зі сталі марки 08КП (п. 5, 6), з цинковим покриттям (п. 7) завтовшки 6 мкм, хроматованим (п. 8).

Шайба 2.12.01.096 ГОСТ 11371-78 – кругла шайба (п. 1, 9), виконання 2 (п. 2) для кріпильної деталі діаметром 12 мм (п. 3), товщиною, встановленою стандартом (п. 4), з матеріалу групи 01 (п. 5, 6), з цинковим покриттям 09 (п. 7) завтовшки 6 мкм (п. 8).

Шайба 12.01 ГОСТ 11371-78 – те ж, але виконання 1, без покриття.
