3.3. Специфікація

Специфікація – документ, який визначає склад складальної одиниці, комплексу або комплекту, потрібний для виготовлення конструкторських документів і для запускання виробу у виробництво.

На кожну складальну одиницю виконують специфікацію на окремих аркушах формату А4. Основний напис специфікації відрізняється від основного напису креслення і виконується згідно з ГОСТ 2.104-68.

Якщо специфікація виконується на декількох аркушах формату А4, то на першому аркуші основний напис такий, як на рис. 3.4, на наступних – як на рис. 3.5. Форма і розміри граф специфікації подані на рис. 3.4, 3.5.

У загальному вигляді специфікація складається з таких розділів:

а) документація; д) стандартні вироби;

б) комплекси; є) інші вироби;

в) складальні одиниці; ж) матеріали;

г) деталі; з) комплекти.

Рис. 3.4. Перший аркуш специфікації

Рис. 3.5. Наступні аркуші специфікації

Наявність тих чи інших розділів визначається складом виробу. Назву кожного розділу вказують у вигляді заголовка у графі "Назва" і підкреслюють.

Після кожного розділу специфікації бажано залишати декілька вільних рядків для додаткових записів і по одному рядку після кожного заголовка.

У розділ "Документація" заносять основний комплект конструкторських документів на специфікований виріб, крім власне специфікації. У наших випадках це буде переважно складальне креслення.

У розділ "Складальні одиниці" записують складальні одиниці, що безпосередньо входять до специфікованого виробу . На кожну з них виконують самостійне складальне креслення зі своєю специфікацією. Слід звернути увагу, що якщо складальне креслення виконано на форматі А4, дозволяється поєднувати специфікацію з самим кресленням.

У розділ "Деталі" записують нестандартні деталі виробу. Деталі записують у послідовності зростання цифр, які входять у позначення.

У розділ "Стандартні вироби" записують вироби, виготовлені за державними стандартами. У межах кожної категорії стандартів вироби записують за однорідними групами, об'єднаними їх функціональним призначенням, наприклад, кріпильні вироби, у межах кожної групи – в алфавітній послідовності їх назв, у межах назви – за зростанням номерів стандартів, у межах кожного номера стандарту – в порядку зростання основних параметрів виробу.

У розділ "Матеріали" записують лише ті матеріали, які безпосередньо застосовуються у складальному виробі.

Графи специфікації заповнюють таким чином:

у графі "Формат" записують позначення формату, на якому виконано креслення деталі. Для деталей, на які креслення не виготовлені, у цій графі слід писати "БК";

графу "Зона" заповнюють лише для креслень, поділених на зони;

у графі "Поз." наводять порядкові номери складових виробу в послідовності записування їх у специфікацію. Для розділів "Документація" і "Комплекти" цю графу не заповнюють;

у графі "Позначення" записують позначення конструкторських документів на всі документи й вироби, занесені до специфікації.

Для всіх галузей машино- і приладобудування згідно з ГОСТ 2.201-68 введені системи позначень, у яких кожний виріб, деталь, складальна одиниця закодовані певним номером.

Для навчальних креслень рекомендують таку систему позначень (рис. 3.6):

МБК 07.00.00 СК – складальне креслення виробу, якому присвоєно номер 7;

РК 11.00.03 – робоче креслення третьої деталі виробу, якому присвоєно номер 11;

РК 15.02.01 – робоче креслення першої деталі другої складальної одиниці виробу за номером 15.

Рис. 3.6. Код позначення

Питання та задачі для самоконтролю

1. Що означає – прочитати складальне креслення?

2. Послідовність читання складального креслення.

3. У чому полягає процес деталювання складальних одиниць?

4. Де можна отримати відомості про основні розміри деталей на складальному кресленні?

5. Де можна отримати відомості про складові частини виробу?

6. Які деталі виробу не підлягають деталюванню?

7. Послідовність деталювання складальних одиниць.

8. Як визначити розміри деталі якщо складальне креслення виконано у довільному масштабі?

9. Що таке специфікація?

10. З яких основних розділів складається специфікація?

Завдання по темі 3 – "Деталювання" – ГР4,5

Виконати робочі креслення двох деталей за складальним кресленням (номера позицій деталей визначаються викладачем).

Варіанти завдання додаток 1.

Приклад виконання рис. 3.7 – 3.12

Рис. 3.7. Складальне креслення виробу "Клапан переливний"

Рис. 3.8. Специфікація до складального креслення

виробу "Клапан переливний"

Рис. 3.9. РК деталі 1 – Тарілка

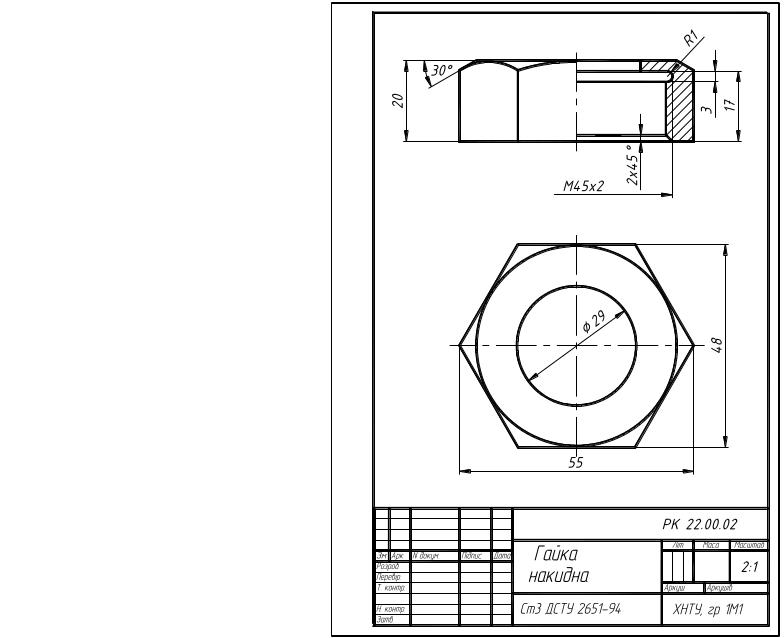

Рис. 3.10. РК деталі 2 – Гайка накидна

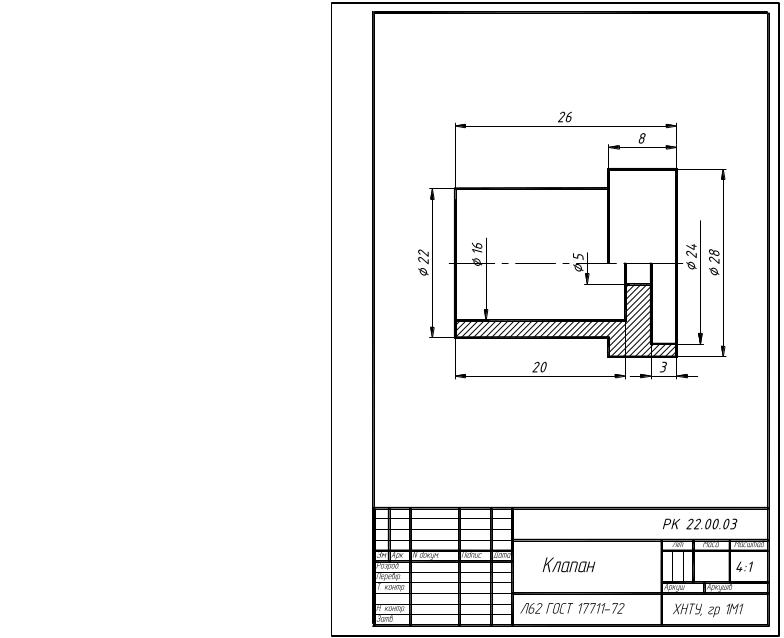

Рис. 3.11. РК деталі 3 – Клапан

Рис. 3.12. РК деталі 4 – Корпус

Додаток 1

Додаток 2

Нормальні лінійні розміри (за ГОСТ 6636-69)

Ряды
Ra5	Ra10	Ra20	Ra40	Ra5	Ra10	Ra20	Ra40	Ra5	Ra10	Ra20	Ra40
1,0	1,0	1,0	1,0	10	10	10	10	100	100	100	100
			1,05				10,5				105
			1,1			11	11			110	110
			1,15				11,5				120
	1,2	1,2	1,2		12	12	12		125	125	125
			1,3				13				130
		1,4	1,4			14	14			140	140
			1,5				15				150
1.6	1.6	1.6	1.6	16	16	16	16	160	160	160	160
			1.7				17				170
		1.8	1.8			18	18			180	180
			1.9				19				190
	2.0	2.0	2.0		20	20	20		200	200	200
			2.1				21				210
		2.2	2.2			22	22			220	220
			2.4				24				240
2.5	2.5	2.5	2.5	25	25	25	25	250	250	250	250
			2.6				26				260
		2.8	2.8			28	28			280	280
			3.0				30				300
	3.2	3.2	3.2		32	32	32		320	320	320
			3.4				34				340
		3.6	3.6			36	36			360	360
			3.8				38				380

Ряды
Ra5	Ra10	Ra20	Ra40	Ra5	Ra10	Ra20	Ra40	Ra5	Ra10	Ra20	Ra40
4,0	4,0	4,0	4,0	40	40	40	40	400	400	400	400
			4,2				42				420
		4,5	4,5			45	45			450	450
			4,8				48				480
	5,0	5,0	5,0		50	50	50		500	500	500
			5,3				53				530
		5,6	5,6			56	56			560	560
			6,0				60				600
6,3	6,3	6,3	6,3	63	63	63	63	630	630	630	630
			6,7				67				670
		7,1	7,1			71	71			710	710
			7,5				75				750
	8,0	8,0	8,0		80	80	80		800	800	800
			8,5				85				850
		9,0	9,0			90	90			900	900
			9,5				95				950
1000	1000	1000	1000	10000	10000	10000	10000	Примітка. При виборі розмірів перевага повинна віддаватися числам з більшою градацією (ряду Ra5 слід надавати перевагу перед рядом Ra10, ряду Ra10 – ряд Ra20, ряду Ra20 – ряд Ra40)
			1060				10600
		1120	1120			11200	11200
			1180				11800
	1250	1250	1250		12500	12500	12500
			1320				13200
		1400	1400			14000	14000
			1500				15000
