Тема 1. Різьби та різьбові з’єднання
1.1. Поняття про різьби та їх класифікація
Різьба – поверхня, утворена під час гвинтового руху плоского контуру по циліндричній або конічній поверхні.
Різьби класифікуються за декількома ознаками:
залежно від форми профілю (трикутного, трапецеїдального, круглого, прямокутного та ін..);
за видом поверхні, на якій нарізана різьба, - циліндричні та конічні;
циліндричну різьбу утворюють на бічній поверхні прямого колового циліндра,
конічну – на бічній поверхні прямого колового конуса;
стосовно розташування на поверхні – зовнішні та внутрішні;
за експлуатаційним призначенням – кріпильні (метрична), кріпильно-ущільнювальні (трубна), ходові (трапецеїдальна, упорна), спеціальні та ін..;
кріпильна різьба забезпечує повне й надійне нерухоме з’єднання деталей при статичних і динамічних навантаженнях та різному температурному режимі;
кріпильно-ущільнувальна різьба забезпечує герметичність з’єднання при різких температурних режимах;
ходова різьба служить для перетворення обертального руху на прямолінійній та навпаки зі сприйняттям великих зусиль при порівняно малих швидкостях руху;
до спеціальних різьб відносять, наприклад, круглу для цоколів і патронів електроламп, круглу для санітарно-технічної арматури, годинникову, окулярну, для об’єктивів мікроскопів, на деталях із пластмас;
залежно від напрямку гвинтової поверхні – права та ліва;
права різьба утворюється виступом, який обертається за годинниковою стрілкою і переміщується вздовж осі в напрямку від спостерігача;
ліва - виступом, який обертається проти годинникової стрілки і переміщується вздовж осі в напрямку від спостерігача;
за кількістю заходів різьби – одно- та багатозахідні;
однозахідна різьба утворюється одним виступом;
багатозахідна – двома або більше виступами з рівномірно розміщеними заходами.
1.2. Параметри різьби
1.2.1. Основні параметри різьби
Розглянемо основні параметри різьби на прикладі стандартної метричної різьби, яка має найчастіше застосування.
Основні параметри різьби мають такі визначення.
Профіль різьби – трикутний з 60º при вершині.
Крок різьби Р – відстань між сусідніми однойменними бічними сторонами профілю в напрямку, паралельному осі різьби [2, c. 97, 6, c. 90-100].
Хід
різьби t
– відстань між найближчими однойменними
бічними сторонами профілю, які належать
одній тій самій гвинтовій поверхні, в
напрямку, паралельному осі різьби. Хід
різьби
– величина відносного осьового
переміщення гвинта (гайки) за один оберт.
Для багатозаходних різьб
,
де n – число заходів.
Зовнішній діаметр різьби (d - для стрижня, D - для отвору) – діаметр уявного циліндра, описаного навколо вершин зовнішньої різьби або западин внутрішньої різьби.
Внутрішній діаметр різьби (d1 - для стрижня, D1 - для отвору) - діаметр уявного циліндра, вписаного у западини зовнішньої різьби або у вершини внутрішньої різьби.
Середній діаметр різьби (d2 - для стрижня, D2 - для отвору) – діаметр уявного співвісного з різьбою циліндра, який перетинає витки різьби так, що ширина виступу різьби та ширина западини рівні.
H = 0,86603P; H1 = 0,54125P; R = H/6 = 0,144P

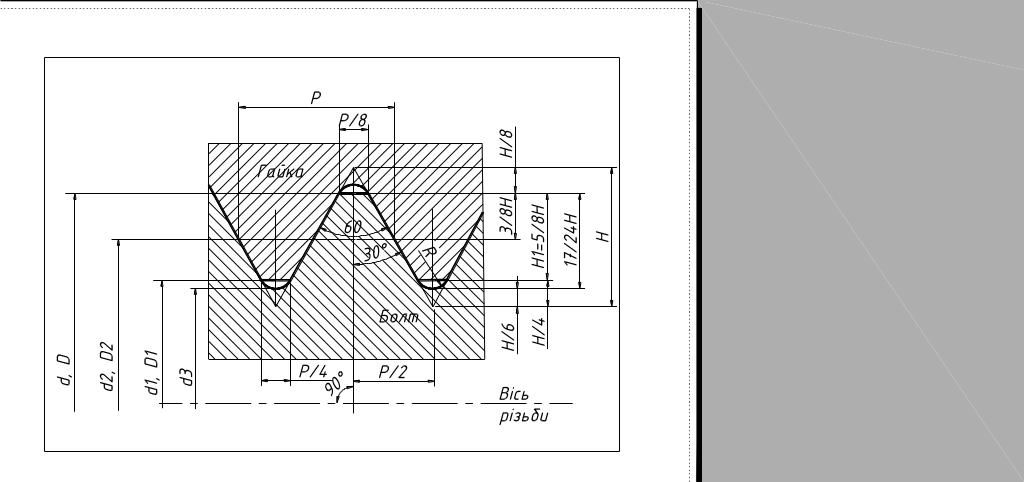

Рис. 1.1. Параметри метричної різьби
Таблиця 1.1
Параметри профілю метричної різьби
Діаметри різьби, мм |
Крок різьби, мм, Р |
Висота профілю, Н1 |
||
зовнішній d |
середній d2 |
внутрішній d1 |
||
1 |
2 |
3 |
4 |
5 |
1 |
0,838 |
0,730 |
0,25 |
0,135 |
1,1 |
0,938 |
0,830 |
0,25 |
0,135 |
1,2 |
1,038 |
0,930 |
0,25 |
0,135 |
1,4 |
1,205 |
1,075 |
0,3 |
0,162 |
1,6 |
1,373 |
1,221 |
0,35 |
0,189 |
1,8 |
1,573 |
1,421 |
0,35 |
0,189 |
2 |
1,740 |
1,567 |
0,40 |
0,216 |
2,2 |
1,908 |
1,713 |
0,45 |
0,243 |
2,5 |
2,208 |
2,013 |
0,45 |
0,243 |
3 |
2,675 |
2,459 |
0,50 |
0,270 |
3,5 |
3,110 |
2,850 |
0,60 |
0,325 |
1 |
2 |
3 |
4 |
5 |
4 |
3,546 |
3,242 |
0,70 |
0,379 |
4,5 |
4,013 |
3,688 |
0,75 |
0,406 |
5 |
4,480 |
4,134 |
0,80 |
0,433 |
6 |
5,350 |
4,918 |
1 |
0,541 |
7 |
6,350 |
5,918 |
1 |
0,541 |
8 |
7,188 |
6,647 |
1,25 |
0,676 |
9 |
8,188 |
7,647 |
1,25 |
0,676 |
10 |
9,026 |
8,376 |
1,5 |
0,812 |
11 |
10,026 |
9,376 |
1,5 |
0,812 |
12 |
10,863 |
10,106 |
1,75 |
0,947 |
14 |
12,701 |
11,835 |
2 |
1,082 |
16 |
14,701 |
13,835 |
2 |
1,082 |
18 |
16,376 |
15,294 |
2,5 |
1,353 |
20 |
18,376 |
17,294 |
2,5 |
1,353 |
22 |
20,376 |
19,294 |
2,5 |
1,353 |
24 |
22,051 |
20,752 |
3 |
1,624 |
27 |
25,051 |
23,752 |
3 |
1,624 |
30 |
27,727 |
26,211 |
3,5 |
1,894 |
