1.3. Зображення та позначення різьби на кресленнях

Правила зображення різьби та нанесення її позначень на кресленнях встановлює ГОСТ 2.311-68.

Різьбу на стрижні зображують суцільними товстими (основними) лініями по її зовнішньому діаметру і суцільними тонкими лініями – по внутрішньому (рис. 1.3) [2, c. 103-105].

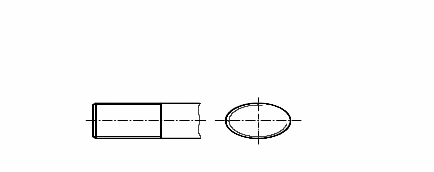

Рис. 1.3. Зображення різьби на стрижні

Різьбу в отворі показують основними лініями по її внутрішньому діаметру і суцільними тонкими – по зовнішньому (рис. 1.4).

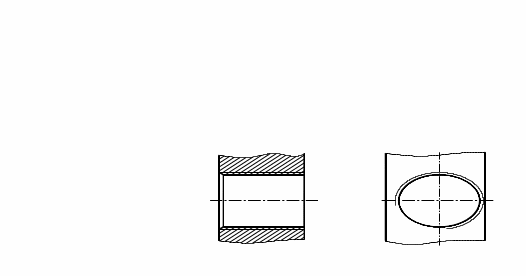

Рис. 1.4. Зображення різьби в отворі

На зображеннях, отриманих проектуванням на площину, паралельну осі стрижня, суцільну тонку лінію по внутрішньому діаметру різьби проводять на всю довжину, а на виглядах, отриманих проектуванням на площину, перпендикулярну до осі стрижня, по внутрішньому діаметру різьби проводять дугу, що приблизно дорівнює ¾ кола, розімкнену в будь-якому місці (рис. 1.3, 1.4).

Умовне позначення різьб:

• літерне позначення для типу різьби:

М – метрична;

G - трубна циліндрична;

R - конічна зовнішня;

Rc - конічна внутрішня;

К - конічна дюймова;

Tr - трапецеїдальна;

S – упорна;

• номінальний діаметр різьби;

• крок (якщо різьба може мати різний крок при одному й тому ж діаметрі); указується лише дрібний крок;

• умовне позначення поля допуску або класу точності. З навчальною метою поле допуску або клас точності різьби можна в умовному позначенні не вказувати;

• при позначенні лівої різьби після умовного позначення ставлять LH.

Приклади умовного позначення різьби:

М16 – метрична різьба із зовнішнім діаметром 16 мм та великим кроком;

М20х0,75 LH – ліва метрична різьба із зовнішнім діаметром 20 мм та дрібним кроком Р = 0,75 мм;

Tr206х4 (Р2) – трапецеїдальна різьба з номінальним діаметром 20мм, ходом 4 мм, кроком 2 мм;

Tr206х4 (Р2) LH – те ж ліва.

Позначення різьби на кресленнях, крім конічних і трубної циліндричної, здебільшого відносять до її зовнішнього діаметра, наносячи значення над розмірною лінією, на її продовженні або на поличці лінії-виноски (рис. 1.5 а-ж).

Рис. 1.5. Позначення різьб на кресленні

Позначення конічних і трубної циліндричної (рис. 1.5 е, ж) наносять лише на поличці лінії-виноски.

Зображення та позначення проточок для виходу різьбонарізного інструменту

Наявність в деталі проточки для виходу різьбонарізного інструменту потребує її зображення у виносному елементі. Нижче наведені приклади таких зображень (рис. 1.6) і таблиці розмірів для зовнішньої (табл.1.3) та внутрішньої (табл.1.4) метричної різьби згідно ГОСТ 10549-80.

Рис. 1.6. Проточки для виходу різьбонарізного інструменту

Таблиця 1.3

Розміри проточок для зовнішньої метричної різьби згідно ГОСТ 10549-80, мм

Крок різьби Р	f1 не менш		f2 не більш		df	R≈0,5P
	нормальна	вузька	нормальна	вузька
1	2,1	1,1	3,5	2,5	d – 1,6	0,5
1,5	3,2	1,8	5,2	3,8	d – 2,3	0,75
2	4,5	2,5	7,0	5,0	d – 3,0	1,0
2,5	5,6	3,2	8,7	6,3	d – 3,6	1,25
3	6,7	3,7	10,5	7,5	d – 4,4	1,5

Таблиця 1.4

Розміри проточок для внутрішньої метричної різьби ГОСТ 10549-80, мм

Крок різьби Р	f1 не менш		f2 не більш		df	R≈0,5P
	нормальна	вузька	нормальна	вузька
1	4,0	2,5	5,2	3,7	d + 0,5	0,5
1,5	6,0	3,8	7,8	5,6	d + 0,5	0,75
2	8,0	5,0	10,3	7,3	d + 0,5	1,0
2,5	10,0	6,3	13,0	9,3	d + 0,5	1,25
3	12,0	7,5	15,2	10,7	d + 0,5	1,5
