36. Назначение отдельных элементов системы зануления (ре проводника)

Назначение нулевого защитного проводника(РЕ) в схеме зануления – необходим для создания низкоОмной цепи которая обеспечивеат ток КЗ при замыкании фазы на корпус.

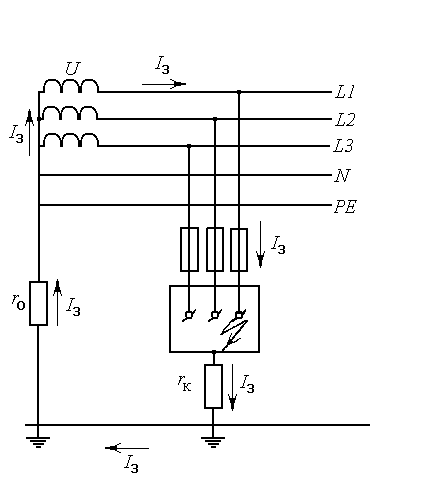

В трехфазной сети напряжением до 1 кВ с заземленной нейтралью без нулевого защитного проводника невозможно обеспечить безопасность при косвенном прикосновении, поэтому такая сеть применяться не должна. 3 фазные 3проводные сети с глухозаземленной нейтралью в РФ не используются.

Согласно ПУЭ ro≤4Ом; rз≤4Ом. Uk=Iз*rз = Uз*r0/(r0+rз)=Uk/2=110В., rз – сопротивление проводника от корпуса к земле (оно большое и ток не всегда достигает значения, нужного для откл)

Нулевым защитным проводом называется проводник, соединяемый зануляемые части глухозаземленной нейтральной точкой обмотки итсточника тока или ее эквивалента. Нулевой защитный проводник следует отличать от нулевого рабочего проводника, который также соединен с глухозаземленной нейтральной точкой источника тока, но предназначен для питания током электроприемников, т.е. по нему проходит рабочий ток. Назначение нулевого защитного проводника-создание для тока КЗ цепи с малым сопротивлением, чтобы этот ток был достаточным для отключения поврежденной установки от сети.

37. Назначение отдельных элементов системы зануления (глухого заземления нейтрали)

Назначение заземления нейтрали обмоток источника тока, питающего сеть до 1 кВ, предназначено для снижения напряжения зануленных открытых проводящих частей (а следовательно, нулевого защитного проводника) относительно земли до допустимого значения при замыкании фазного провода на землю.

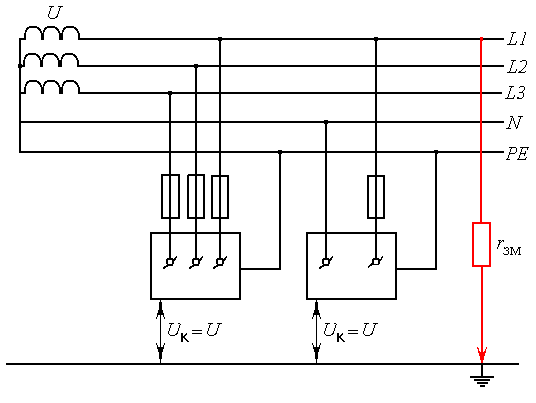

Следствие: 3х фазные 4проводные сети с изолированной нейтралью в РФ не используются.

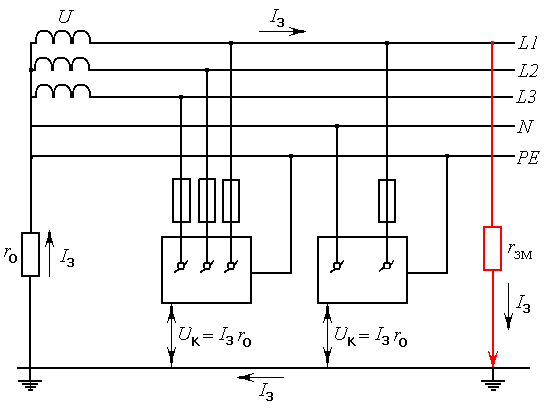

Uk = U0*r0/(r0+rзам)=220*4/(4+100)=8,5В, rзам>100 – сопротивление проводника на землю.

Н азначение заземления нейтрали - снижение до безопасного значения напряжения относительно земли нулевого проводника (и всех, присоединенных к нему корпусов) при случайном замыкании фазы на землю. В четырехпроводной цепи с изолированной нейтралью при случайном замыкании фазы на землю между зануленными корпусами и землей возникает напряжение близкое к фазному напряжению сети, которое будет существовать до отключения сети вручную или до ликвидации замыкания. Безусловно - это опасно. В сети с заземленной нейтралью при таком положении будет совершенно иное - практически безопасное положение. В этом случае фазное напряжение разделится пропорционально сопротивлению Rз (сопртивление замыкания фазы на землю) и Rо ( сопротивление замыкания нейтрали) в результате чего напряжение между зануленным оборудованием и землей резко снижается. Как правило сопротивление заземления во много раз больше, чем Rо, поэтому Uк оказывается незначительным и опасность прикосновения к корпусу практически исключена.

38. Назначение отдельных элементов системы зануления. (повторное заземление ре проводника)

Назначение повторного заземления нулевого проводника - уменьшение опасности поражения людей током, возникающем при обрыве этого проводника и замыканий фазы на корпус за местом обрыва. При случайном обрыве нулевого защитного проводника и замыкании фазы на корпус (за местом обрыва) отсутствие повторного заземления приведет к тому, что напряжение относительно земли обрывного участка проводника и всех присоединенных к нему корпусов окажется равным фазному напряжению сети. Это напряжение безусловно опасное для человека будет существовать длительное время, поскольку поврежденная установка автоматически не отключится и ее будет трудно обнаружить среди исправных установок, чтобы отключить вручную. Если же нулевой защитный проводник будет иметь повторное заземление, то при его обрыве сохранится цепь тока Iз черех землю, в результате чего напряжение зануленных корпусов, находящееся за местом обрыва снизится. Если Rп=Rо, то корпуса, присоединенные к нулевому защитному проводникукак до, так и после места обрыва, будут иметь одинаковое напряжение: Uз=Uо=0.5Uф. Этот случай является наименее опасным, ток или при других соотношениях Rп и Rо часть корпусов будет находится под напряжением, большим 0.5Uф. Следовательно, повторное заземдение значительно уменьшает опасность поражения током, возникающую в результате обрыва нулевого защитного проводника, но не может устранить ее полностью т.е. не может обеспечить максимальных условий безопасности, которые существовали до обрыва. В связи с этим требуется тщательная прокладка нулевого защитного проводника, чтобы исключить возможность ее обрыва по любой причине. Поэтому в нулевом защитном проводнике в отличии от нулевого рабочего провода запрещается ставить предохранители, рубильники и др. приборы, которые могут нарушить его целостность.
