Техніка створення креслення

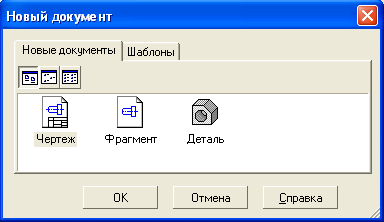

Д ля того, щоб створити новий документ, потрібно викликати команду Файл – створити на екрані з‘явиться діалог створення документа. На вкладці шаблони можна вибрати потрібний шаблон для нового документа. Якщо використання шаблону не потрібне, слід вибрати тип документа на вкладці Нові документи. Крім цього можна скористатися кнопкою

Создать

Для відкриття існуючого документа слід вибрати команду Файл – Открыть.

Для збереження документа на диску потрібно викликати команду Файл – Сохранить.

На вкладці "Шаблоны" можна вибрати потрібний шаблон для нового документа. Шаблон Компас-документа – це підготовлений документ, що містить оформлення, налаштування, об'єкти та ін. Користувач може сформувати власний шаблон для всіх типів документів. Для цього слід створити документ, оформити та налаштувати його потрібним чином, пізніше зберегти документ, вибравши у списку Тип файла рядок Шаблон.

Керування вікнами документів

Програма Компас 3D V7 дозволяє працювати одночасно з кількома різними документами. Кожний документ, що створюється чи відкривається для редагування відображається у окремому вікні. При необхідності з одним і тим самим графічним документом (кресленням чи фрагментом) можна працювати в кількох вікнах. Щоб відкрити додатково вікно документа слід викликати команду Окно – Новое окно документа. У різних вікнах можуть відображатися різні частини документа у різних масштабах.

Кожне вікно має заголовок, який містить назву відображеного документа, кнопку системного меню і кнопки управління вікном. Методи роботи з вікнами (перетягування вікна мишкою за його заголовок) нічим не відрізняються від прийнятих у інших Windows-додатках. Для зручного розміщення документів на екрані використовуються команди Каскад та Мозаика з меню Окно.

Будь-яке вікно документа можна мінімізувати до умовного значка – піктограми. Для послідовного переключення між вікнами документів можна використовувати комбінацію клавіш <Ctrl>+<F6>, а для довільного команди меню Окно/

Для швидкого переключення між вікнами документів можна скористатися закладками. Вони вмикаються чи вимикаються у меню Окно командою Показать закладки. На закладках документів відображається їх ім'я.

Керування зображенням документа у вікні

Під час роботи над документом виникає необхідність бачити різні його ділянки в різних масштабах. Програма КОМПАС пропонує користувачу широкий набір засобів для зсуву зображення у вікні і зміни масштабу. Слід розуміти, що зміна масштабу не впливає на реальні розміри об’єкта, а зсув – на їх реальне місцезнаходження. Команди зсуву зображення і зміни масштабу зосереджені в меню Вид.

Д ля збільшення чи зменшення масштабу можна використовувати кнопки .

Реальний масштаб відображення показаний в полі

Текущий масштаб

Для збільшення довільної ділянки зображення, слід викликати команду Увеличить масштаб рамкой

Якщо потрібний коефіцієнт масштабу не відомий, можна підібрати його візуально. Для цього потрібно викликати команду Приблизить - отдалить

Для того, щоб відобразити у вікні весь редагований документ, потрібно викликати команду Показать всё

Зсув (прокрутка) зображення – переміщення зображення документа у вікні без зміни масштабу відображення. Щоб перемістити зображення, слід виконати команду Сдвинуть

В процесі виконання різних команд вводу і редагування на екрані можуть з’являтися допоміжні лінії і символи. В більшості випадків програма після завершення команди автоматично видаляє тимчасові об’єкти. Однак, іноді виникає необхідність в примусовому видаленні з екрану «сміття» - обновити зображення. Для цього слід викликати команду Обновить изображение

Питання для самоконтролю

1. Які типи документів дозволяє створювати програма Компас?

2. Чим відрізняється аркуш креслення від фрагмента?

3. Які розширення надаються документам програми Компас?

4. Які одиниці вимірювання встановлення по замовчуванню?

5. Де знаходиться початок абсолютної системи координат креслення?

6. Які існують способи для створення нового документа?

7. яким чином здійснюється керування вікнами на екрані?

8. З допомогою яких кнопок здійснюється керування зображенням документа у вікні?

Способи створення об’єктів

Після виклику більшості команд створення об’єктів, необхідно задати різні параметри цих об’єктів. Наприклад, після виклику команди побудови кола, потрібно задати положення центра і радіуса.

Існує два способи задання параметрів об’єктів:

1. Вказати точку в робочому полі мишкою(так можна задати положення початкової і кінцевої точок відрізка).

2. Введення чи вибір значень параметрів на Панелі властивостей (так можна задати точне значення радіуса кола)

Перший спосіб – найбільш доступний і зручний для задання параметрів. Його перевагою є можливість використання прив’язок. Другий спосіб можливо менш зручний та наочний, але більш універсальний. Його перевагою при роботі з графічними об’єктами є можливість використання геометричного калькулятора. Можливе введення не тільки числових значень параметрів, але і виразів для їх обчислення. Практично будь-який графічний об’єкт можна побудувати, вказуючи його характерні точки.

Поряд з назвою параметра на Панели властивостей знаходиться перемикач, на якому відображається значок, що відповідає стану параметра: галочка – система очікує введення параметра; хрестик – параметр зафіксований; відсутність значка – параметр допоміжний, тобто його значення залежить від інших параметрів.

Будь-який параметр створюваного об’єкта можна зафіксувати. При цьому значення даного параметра буде постійним, а інші параметри залишаються доступними для змін. Для фіксації параметра слід після введення значення натиснути клавішу Enter. Для відміни фіксації параметра слід клацнути лівою кнопкою мишки на перемикач параметра.

Запам’ятовування параметрів

Іноді виникає потреба накреслити декілька об’єктів, що мають ряд однакових параметрів. В цьому випадку слід виконати такі дії:

• Задати параметри, які потрібно запам’ятати

• Натиснути кнопку Запомнить состояние

• Виконувати побудову доти, доки потрібні ці параметри

• Віджати кнопку Запомнить состояние

Прив’язка

В процесі роботи з графічним документом постійно виникає необхідність точно встановити курсор в деяку точку (початок координат, центр кола, кінець відрізка і т.д.) іншими словами виконати прив'язку до вже існуючих точок чи об’єктів. Без таких прив’язок неможливо створити точне креслення.

Програма КОМПАС дозволяє створювати прив’язки до характерних точок (перетин, крайні точки, центр і т.д.) і до об’єктів (по нормалі, по напрямку осей координат). Всі варіанти прив’язок об’єднані в меню яке можна викликати при створенні, редагуванні чи виділенні об’єктів натисканням правої кнопки мишки.

Передбачено два види прив’язок – глобальна (діє по замовчуванню) і локальна (одноразова).

Г лобальна прив’язка (якщо вона встановлена) постійно діє при введенні і редагуванні об’єктів. Наприклад, якщо включена глобальна прив’язка до перетину, то при введенні кожної точки система автоматично буде виконувати пошук найближчого до курсора мишки перетину.

Локальну прив’язку потрібно щоразу викликати заново. Після того, як був використаний один з варіантів прив’язки , система не запам’ятовує, який саме це був варіант. Тому, коли потрібно виконати до іншої точки таку ж прив’язку, її прийдеться викликати знову. Це незручно, коли потрібно викликати декілька однотипних прив’язок підряд. Локальна прив’язка є більш пріоритетною, ніж глобальна

Д ля того, щоб включити глобальну прив’язку в поточному вікні, потрібно натиснути кнопку Установка глобальних прив’язок

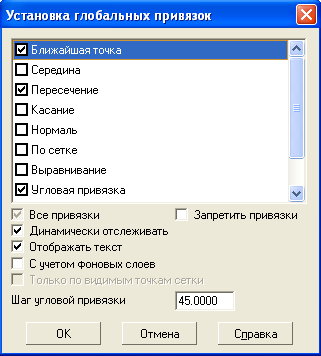

На екрані з’явиться діалог встановлення глобальних прив’язок

Опція Все прив’язки дозволяє включити чи виключити одночасно всі прив’язки.

Динамически отслеживать – керує динамічним розрахунком прив’язок. Якщо вона включена, розрахунок вибраних прив’язок схоплюється автоматично при підведенні курсора до точки.

Отображать текст – опція, що керує відображенням назви прив’язки, що працює в даний момент.

С учетом фонових слоёв – опція керує прив’язкою до об’єктів і точок, що лежать у фонових шарах документа.

Только видимым точкам сетки – опція, що керує прив’язкою по сітці. Вона працює лише тоді, коли на екрані включена сітка.

Шаг угловой прив’язки – після введення значення, кратно до якого повинен змінюватися кут кутової прив’язки. Наприклад, якщо значення кроку встановлено 15⁰, то буде можлива прив’язка до точок, розміщених на прямих, що проходять через останню зафіксовану точку під кутами 15⁰, 30⁰, 45⁰, 60⁰ і т. д.

Настройка глобальних прив’язок діє тільки для поточного вікна і до закінчення сеансу роботи. Якщо документ відкритий в кількох вікнах, то прив’язки діють в усіх вікнах цього документа.

Для відключення прив’язок можна натиснути кнопку Запретить привязки

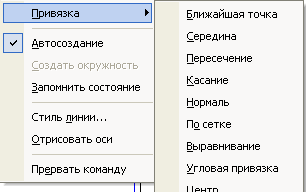

Щ об скористатися локальною прив’язкою при побудові чи редагуванні об’єкта, потрібно викликати з контекстного меню команду Прив’язка, її підменю – це перелік локальних прив’язок

Для включення прив’язки потрібного типу, слід викликати відповідну команду, курсор змінить свою форму, що засвідчує те, що прив’язка активна. Потрібно встановити курсор так, щоб він захопив об’єкт чи точку, до якого потрібно прив’язатися і натиснути enter чи клацнути лівою кнопкою мишки.
