Міністерство освіти і науки України

Львівський державний техніко-економічний коледж

Конспект лекцій

з предмета:

«Основи систем автоматизованого проектування»

Програма КОМПАС-3D V8

Розробила:

викладач Гарасим І.В.

Львів 2008

ПОЯСНЮВАЛЬНА ЗАПИСКА

У даному конспекті лекцій була використана література надана компанією ЦЕНТР САПР ЛЬВІВ видана російською компанією АСКОН "Компас-3D V7 Руководство пользователя." Том 1, 2, 3; 2004р.

На сьогоднішній день комп'ютерна грамотність є настільки важливою частиною освіти кожної людини, як вміння читати і писати. Але мінімального набору знань і навичок роботи на персональному комп'ютері замало.

Фахівці фактично всіх сфер сьогодні працюють в умовах великих інформаційних навантажень. Єдиний спосіб впоратися з ними полягає у використанні нових інформаційних технологій, які роблять процес виконання тої чи іншої роботи легшим та швидшим.

Креслення, як предмет вивчення ставить цілий ряд задач:

• Знайомить з правилами виконання та оформлення креслень;

• Вчить виконувати різноманітні геометричні побудови та проекційні зображення;

• Навчає розуміти різноманітні умовні позначення тощо.

Значення креслень в різноманітних областях промисловості та будівництва є дуже велике.

Системи автоматизованого проектування ставлять собі за мету автоматизувати увесь рутинний процес по створенню проектно-конструктоської документації.

Однією з найпопулярніших програм автоматизованого проектування є програма КОМПАС-3D. Основними компонентами програми КОМПАС-3D є система тривимірного моделювання, креслярсько-графічний редактор та модуль проектування специфікацій.

Вона може успішно використовуватись викладачами та студентами будівельних та архітектурних вузів а також студентами машинобудівельних спеціальностей для виконання домашніх завдань, курсових та дипломних проектів.

Креслярсько-графічний редактор КОМПАС-ГРАФІК призначений для автоматизації проектно-конструкторських робіт в різних видах діяльності. Вона може успішно використовуватись в будівництві, архітектурі, машинобудуванні, при складанні різноманітних планів та схем – тобто скрізь, де необхідно розробляти креслярську та текстову документацію. Програма КОМПАС дозволяє також автоматизувати створення різноманітних специфікацій, відомостей та інших табличних документів. Даний конспект лекцій розкриває деякі найважливіші теми програми Компас. Він дозволяє студентам – початківцям опанувати початковими знаннями для самостійного створення своїх перших креслярських робіт на комп'ютері.

План

1. Вступ. Загальні відомості про систему КОМПАС-ГРАФІК

   1. Інтерфейс системи

   2. Середовище креслення

   3. Одиниці вимірювання

   4. Техніка створення креслень

   5. Прив’язки

2. Геометричні об’єкти

   1. Робота з точками

   2. Допоміжні прямі

   3. Відрізки

   4. Кола

   5. Еліпси

   6. Дуги

   7. Багатокутники

   8. Ламані лінії

3. Загальні відомості про розміри

   1. Керування розмірним надписом

   2. Лінійні розміри

   3. Розміри висот

   4. Діаметральні і радіальні розміри

4. Основний надпис і формат креслення

5. Позначення

6. Загальні методи редагування

   1. Копіювання

   2. Перетворення об’єктів

   3. Симетрія

7. Загальні відомості про види

   1. Можливі стани видів

   2. Створення видів

   3. Робота з видами

8. Технічні вимоги

9. Менеджер бібліотек

   1. Бібліотека фрагментів

10. Питання для контролю

Вступ. Загальні відомості про систему компас-графік.

Сьогодні комп’ютерну техніку використовують у найрізноманітніших сферах діяльності як на підприємствах, так і в повсякденному житті, зокрема й у сфері проектування нових технічних об’єктів, адже в умовах ринку вирішальним фактором конкурентної боротьби між виробниками різної продукції є підвищення якості і продуктивності процесу створення нових технічних об’єктів. У світі існує велика кількість комп’ютерних систем автоматизованого проектування. Один з розроблювачів у цьому напрямку – російська компанія АСКОН, що є безсумнівним лідером на ринку вже понад 15 років.

Креслярсько-графічний редактор КОМАС-ГРАФІК призначений для автоматизації проектно-конструкторських робіт в різних видах діяльності. Він може успішно використовуватись у машинобудуванні, архітектурі, будівництві, складанні планів і схем – всюди, де необхідно розробляти і випускати креслярську і текстову документацію. Основні компоненти програми – це власне, система трьохвимірного моделювання, креслярсько-графічний редактор і модуль проектування специфікацій.

Інтерфейс системи.

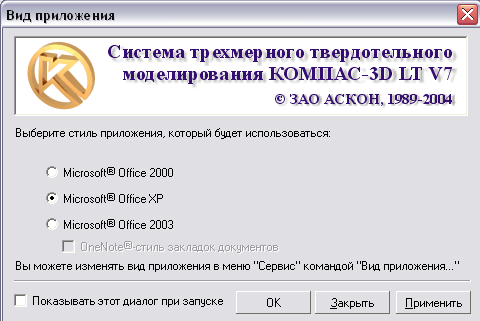

Перед завантаженням головного вікна програми, на екрані з'являється вікно "Вид приложения". В ньому ви можете вибрати стиль відображення елементів вікна системи у спеціальному діалозі. Цей діалог з'являється на екрані після першого запуску програми Компас 3D V7, або після виклику команди Сервіс - Вид додатка

Система КОМАС-ГРАФІК – це стандартна прикладна програма Windows. Тому робочий екран, який з’являється після завантаження програми практично не відрізняється від вікон інших додатків.

Головне меню служить для виклику команд системи. Зміст головного меню залежить від типу поточного документа і режиму роботи системи.

Інструментальна панель містить кнопки виклику команд системи.

Компактна панель містить декілька інструментальних панелей і кнопки переключення між ними.

Панель властивостей служить для налагодження об’єкта при його створенні чи редагуванні.

Рядок повідомлень містить повідомлення системи, що відносяться до поточної команди чи елемента робочого вікна , на який вказує курсор.

Заголовок і головне меню системи постійно присутні на екрані. Відображенням решти елементів інтерфейса керує користувач.

Панель властивостей:

П анель властивостей служить для управління процесом виконання команди. Вмикання і вимикання виконується командою Вид-Панелі інструментів-Панель властивостей. В залежності від об’єкта, з яким ведеться робота Панель властивостей може мати одну чи декілька вкладок (тут вкладка «отрезок»). Кожна вкладка може містити: поле для вводу, відкриваючі списки, лічильники, опції, перемикачі та ін.

Панель властивостей може знаходитися у "плаваючому" або "прикріпленому" Стані. Прикріплення можливе до будь-якої межі головного вікна програми. Щоб "прикріпити" Панель, перетягніть її за заголовок у потрібне місце. Щоб повернути Панель у "плаваючий" стан, виконайте зворотну дію – перетягніть її у напрямку центра вікна.

В залежності від об'єкта, з яким виконується робота, панель властивостей може мати одну або декілька вкладок з елементами управління. Вкладки Панелі властивостей містять елементи управління різного виду: поля, списки, лічильники, перемикачі та ін. робота з ними така ж як і в інших додатках Windows. Так, наприклад, щоб почати введення в поле параметра на Панелі властивостей, клацніть в ньому лівою кнопкою мишки. Іншим способом доступу до поля є натисканні клавіші <Alt> і клавіші з підкресленим символом у назві параметра (наприклад, щоб задати відстань між паралельними прямими, потрібно натиснути комбінацію клавіш <Alt>+<я>).

Щоб налаштувати оформлення Панелі властивостей, слід виконати команду Сервіс – Параметри – Система – Екран – Панель властивостей. Якщо Панель властивостей знаходиться на екрані, то вказаний діалог можна викликати командою "Оформление Панели свойств" з її контекстного меню

Компактна панель:

Активізація Інструментальних панелей здійснюється з допомогою кнопок переключення.

Склад компактної панелі можна змінювати. Поряд з кнопками переключення знаходяться маркери переміщення. Для того, щоб «витягнути» з компактної панелі будь-яку інструментальну панель досить перетягнути відповідний маркер мишкою за межі компактної панелі. Будь-які інструментальні панелі, крім Стандартная, Вид і Текущее состояние можна об’єднати в Користувацьку компактну панель. Для цього натисніть і притримуйте клавішу <Alt>, а потім перетягніть мишкою за заголовок одну панель на іншу. Коли підчас накладання панелей поряд з курсором з'явиться знак ""

"+", слід відпустити кнопку мишки, а потім клавішу <Alt>. Буде сформована Користувацька компактна панель. Щоб повернути чи добавити Інструментальну панель в склад компактної панелі, перетягніть заголовок першої так, щоб "наложити" її на останню, притримуючи клавішу <Alt>. Після тог, як з'я виться знак "+", відпустіть кнопку мишки і клавішу. Інструментальна панель буде включена у Компактну.
