Одеський національний політехнічний університет

Кафедра «Динаміка, міцність машин та опір матеріалів»

КУРСОВА РОБОТА

З

ОПОРУ МАТЕРІАЛІВ

на тему

Розрахунки на міцність, жорсткість деталей машин та елементів конструкцій

при складних видах опору та складному напруженому стані

Варіант

Студента (ки) 2-го курсу групи КІ‒112

напряму підготовки 6.050503 ‒ машинобудування

__________________________________

(прізвище та ініціали)

Керівник к.т.н., приват-професор Кравчук В.С.

Національна шкала ____________________

Кількість балів _______

Оцінка: ECTS _____

Члени комісії: ___________________ Кравчук В.С.

(підпис)

________________ Лазарєва Д.В.

(підпис)

________________ Лимаренко О.М.

(підпис)

Одеса – 2013

Одесский национальный политехнический университет

Кафедра «Динамика, прочность машин и сопротивление материалов»

КУРСОВАЯ РОБОТА

ПО

СОПРОТИВЛЕНИЮ МАТЕРИАЛОВ

на тему:

Расчеты на прочность, жесткость деталей машин и элементов конструкций

при сложных видах сопротивления и сложном напряженном состоянии

Вариант

Студента (ки) 2-го курса группы КІ‒112

напрям подготовки 6.050503 ‒ машиностроение

__________________________________

(фамилия и инициалы)

Руководитель к.т.н., приват-профессор Кравчук В.С.

Национальная шкала ____________________

Количество баллов _______

Оценка ECTS _____

Члены комиссии: _______________ Кравчук В.С.

(подпись)

________________ Лазарева Д.В.

(подпись)

________________ Лимаренко А.М.

(подпись)

Одесса – 2013

ЗМІСТ

ПЕРЕДМОВА……………………………………………………………………………………3

1. ЕНЕРГЕТИЧНИЙ МЕТОД ВИЗНАЧЕННЯ ПРУЖНИХ ПЕРЕМІЩЕНЬ І РОЗРАХУНКИ СТАТИЧНО НЕВИЗНАЧУВАНИХ СИСТЕМ ЗА МЕТОДОМ СИЛ ……..

1.1. Визначення вертикальних та кутових переміщень в плоско – просторовій пружній

стержневій системі ……………………………………………………………………………………

1.2. Розрахунок на міцність статично невизначуваної балки ………………………………..

1.3. Розрахунок на міцність статично невизначуваної рами…………………………………

2. Міцність елементів конструкцій при складному напруженому

СТАНІ, ПОВТОРНО – ЗМІННИХ НАПРУЖЕННЯХ …………………………………

2.1. Розрахунки на міцність і жорсткість вала редуктора…………………………………..

2.2. Розрахунки на міцність елементів просторової стержневої системи…………………

2.3. Розрахунок вала привода при дії повторно – змінних напружень……………………..

СПИСОК ЛІТЕРАТУРИ……………………………………………………………………

ТЕМАТИКА

курсової роботи з дисципліни

«ОПІР МАТЕРІАЛІВ»

для студентів другого курсу ІМБ, семестр 4 (денна форма навчання)

рівень підготовки –БАКАЛАВР

напрям: 6.050503 –МАШИНОБУДУВАННЯ

Викладач – приват ‒ професор Кравчук В.С.

Тематика курсової роботи: Розрахунки на міцність, жорсткість

деталей машин та елементів конструкцій

Тема курсової роботи: Розрахунки на міцність, жорсткість деталей машин та елементів

конструкцій при складних видах опору та складному напруженому стані

ЗМІСТ

1. Визначення вертикальних та кутових переміщень в плоско – просторовій пружній стержневій системі (рис.1, табл.1 та табл.4).

2. Розрахунок на міцність статично невизначуваної балки (рис. 2, табл. 1 та табл.5).

3. Розрахунок на міцність статично невизначуваної рами (рис. 3, табл. 1 та табл.6).

4. Розрахунки на міцність та жорсткість вала редуктора (рис. 4, табл. 2).

5. Розрахунки на міцність елементів просторової стержневої системи (рис. 5, табл. 3).

6. Розрахунок вала привода при дії повторно-змінних напружень.

Таблиця 1

Початкові дані до п.п. 1‒3

			q1, кН/м	F1, кН	М1, кНм	а, м	ℓ, м	h, cм	b, cм	q2, кН/м	F2, кН	М2, кНм	q3, кН/м	F3, кН	М3, кНм
Цифра шифру	Схема (рисунок)
1	1		0,8	1,0	0,4	1,0	1,4	8	3	10	30	40	6	10	8
2	2		0,4	0,6	0,3	0,6	1,2	6	4	15	20	30	4	12	6
3	3		0,6	0,8	0,2	0,8	1,0	7	5	20	40	20	8	14	10
4	4		0,4	1,0	0,4	0,6	1,4	6	4	15	20	30	6	10	6
5	5		0,8	0,8	0,2	1,0	1,0	8	3	20	40	40	8	14	10
6	6		0,6	0,6	0,3	0,8	1,2	7	5	10	30	20	4	12	8
7	7		0,8	0,8	0,2	1,0	1,0	6	4	15	20	40	8	10	6
8	8		0,4	1,0	0,4	0,6	1,2	8	3	10	30	30	6	14	8
9	9		0,6	0,8	0,3	0,8	1,4	7	4	20	40	20	4	12	10
0	10		0,8	0,6	0,4	1,0	1,2	6	5	10	20	30	8	10	6
в			в	б	а	в	в	а	б	в	б	а	в	б	а

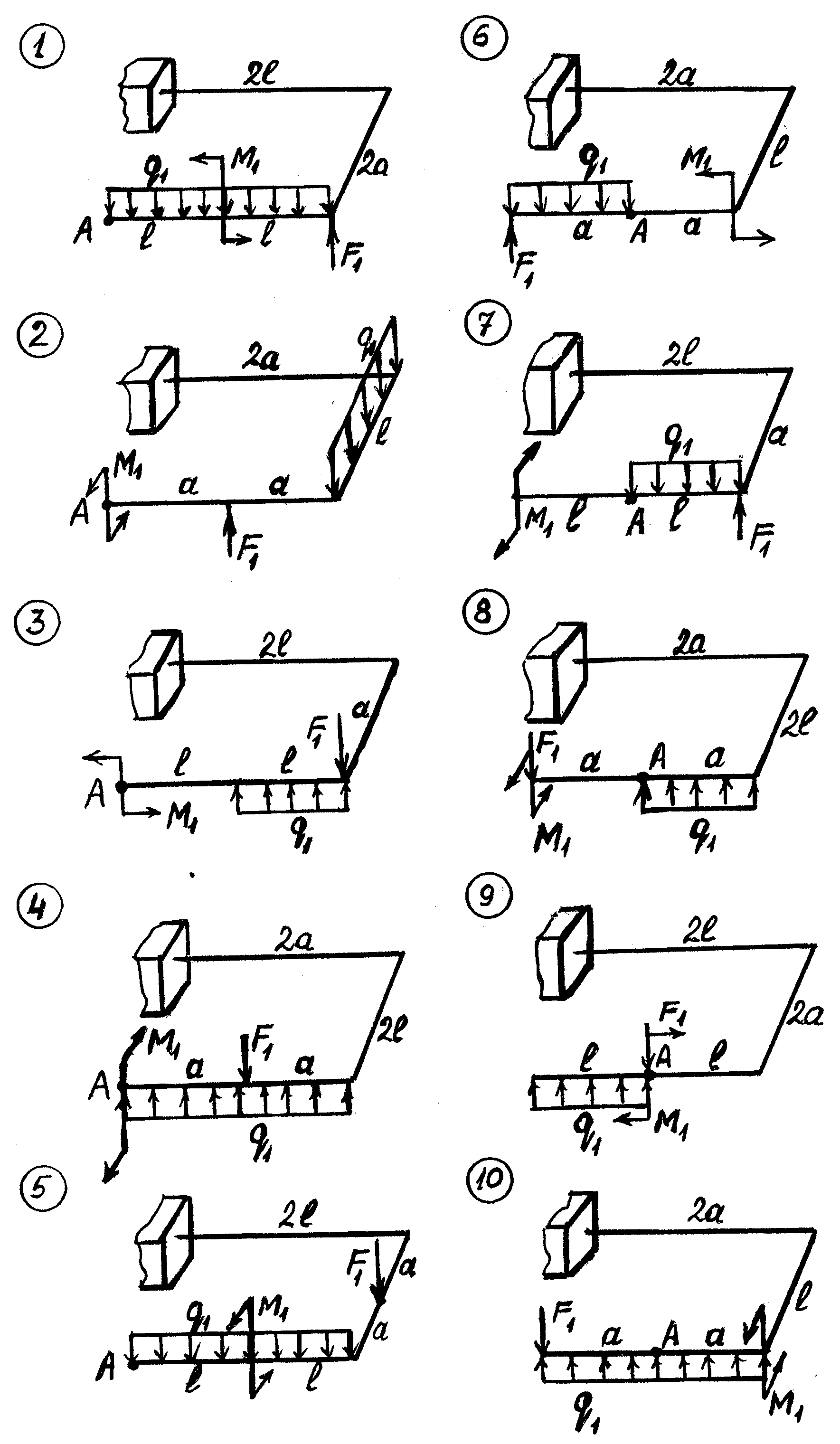

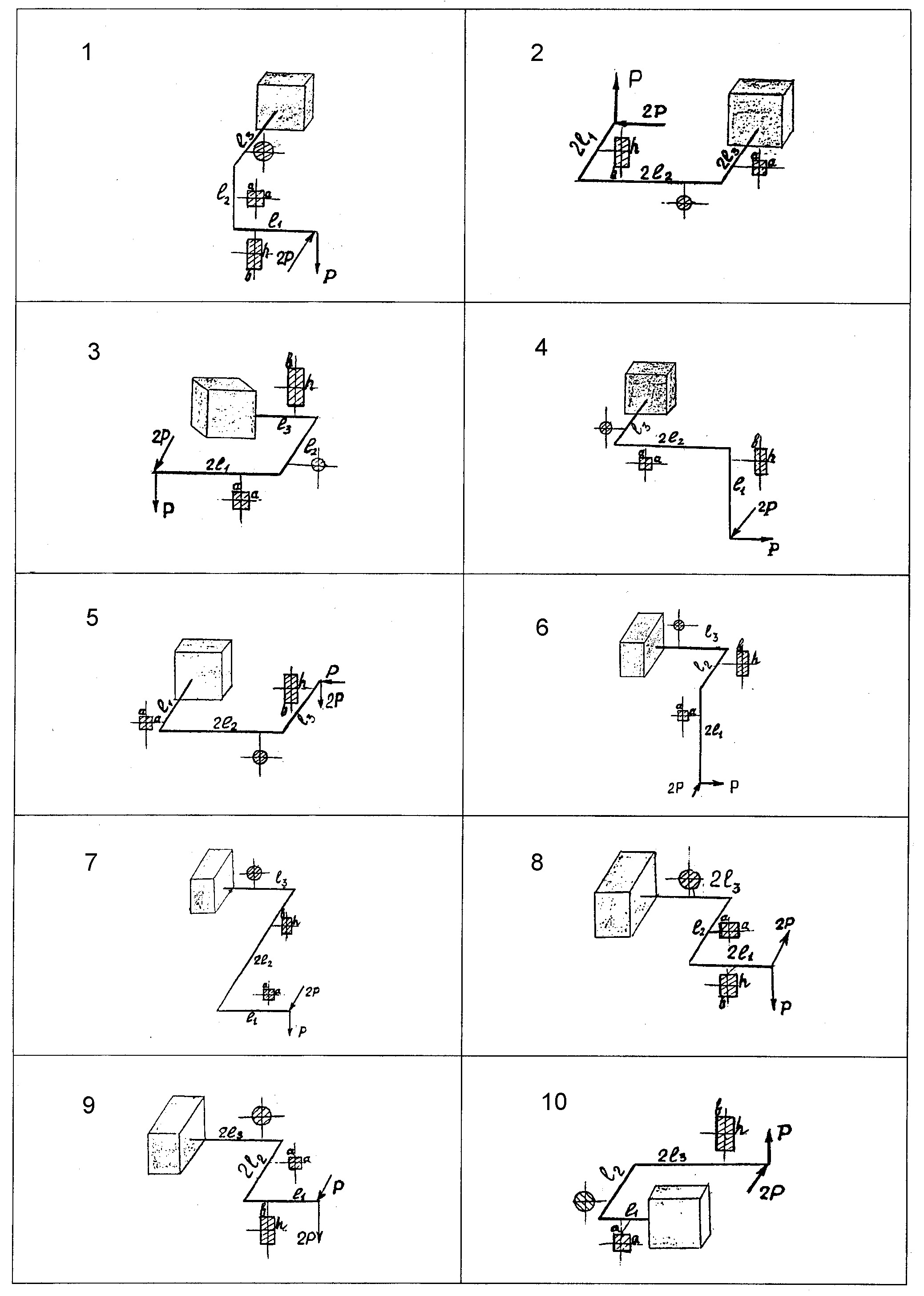

Рис.1. Розрахункові схеми до п.1

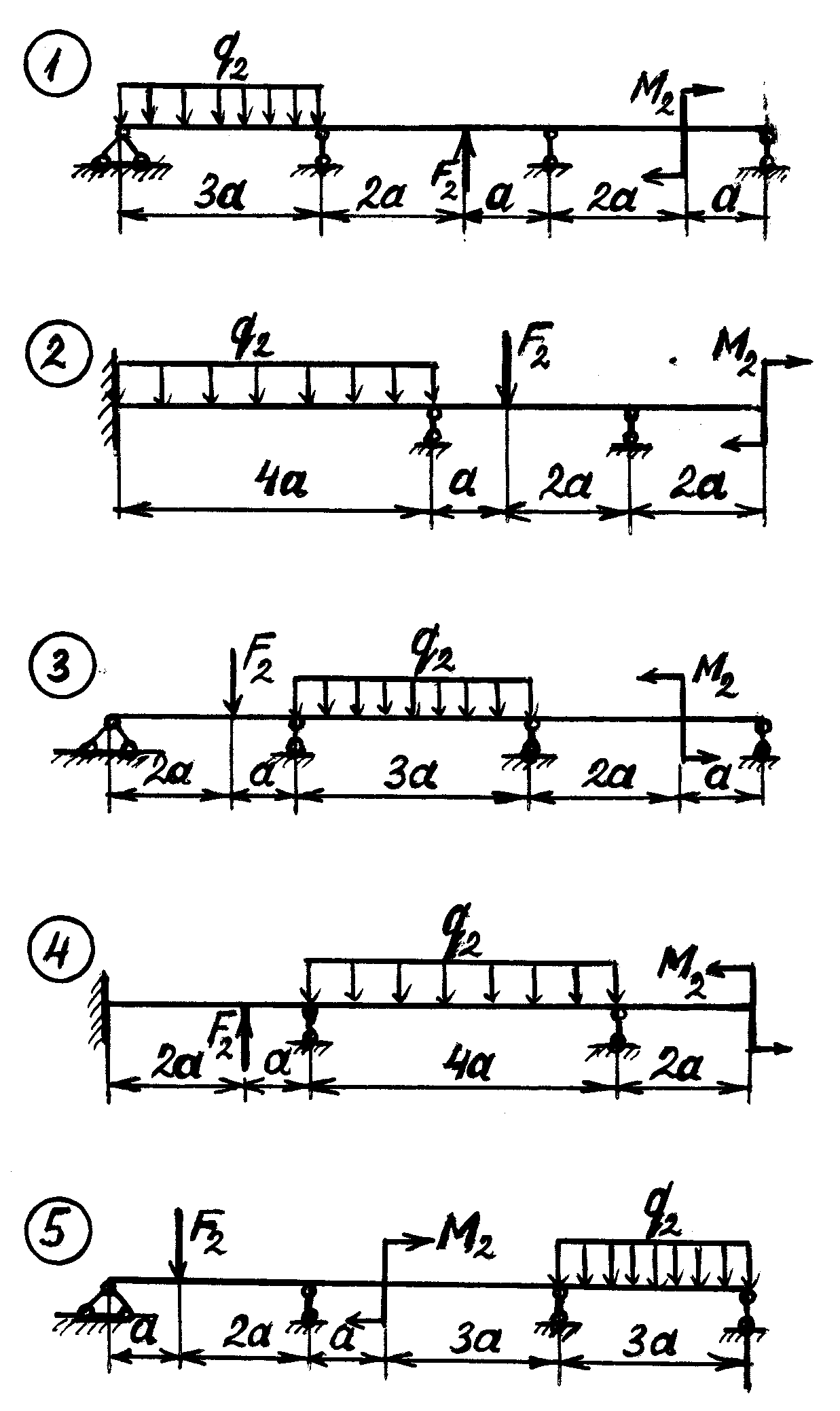

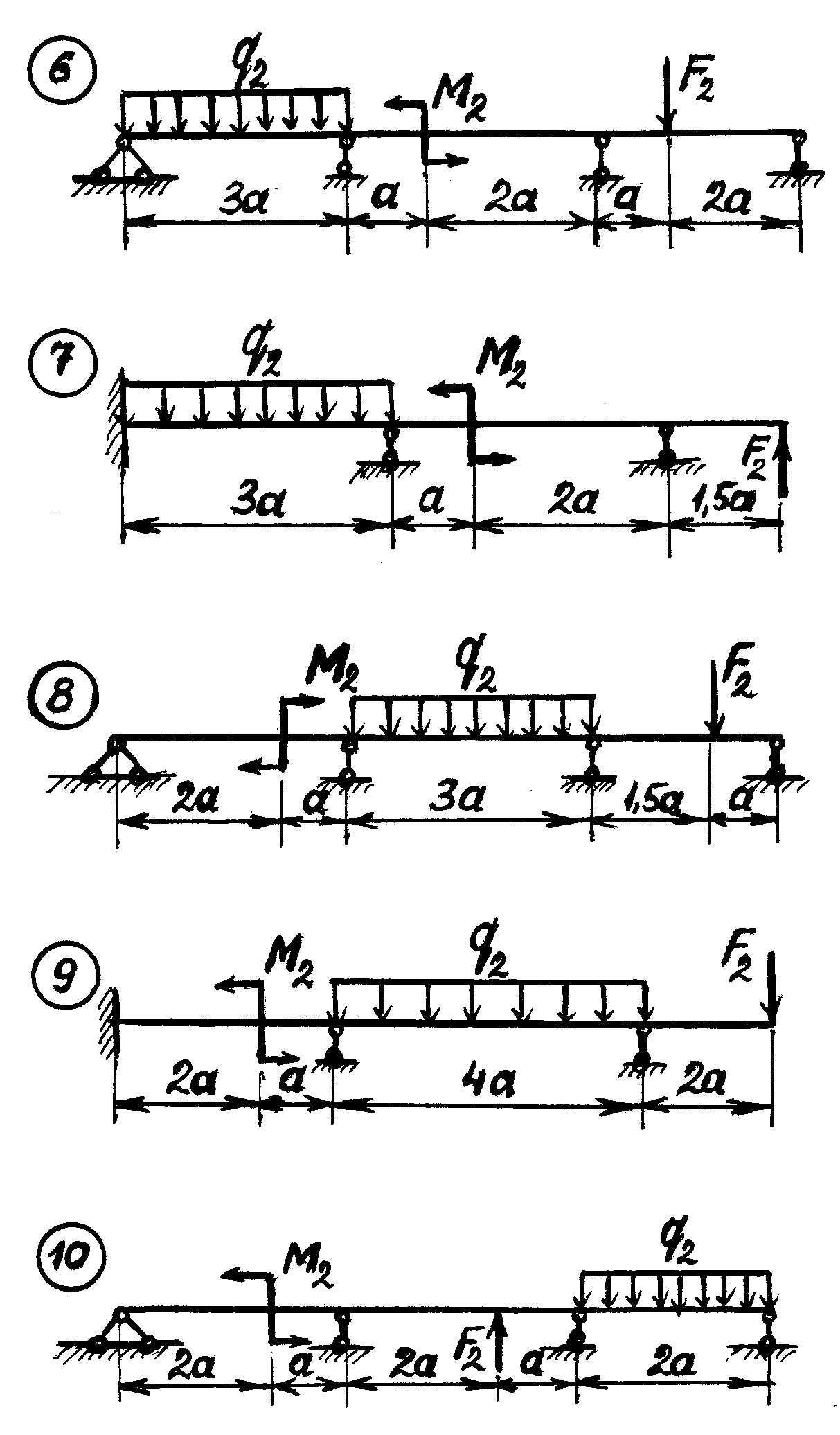

Рис.2. Розрахункові схеми до п.2

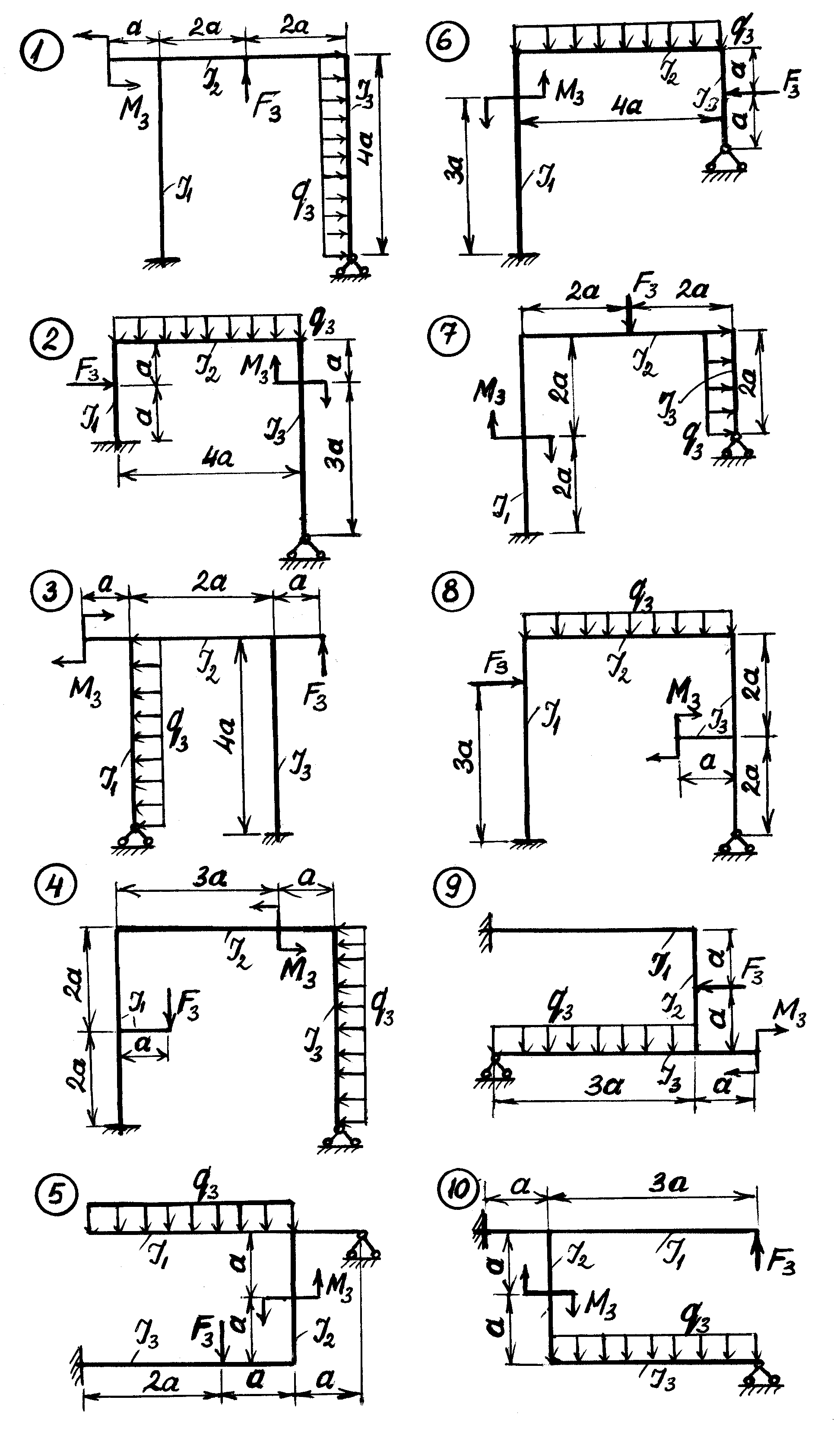

Рис.3. Розрахункові схеми до п.3

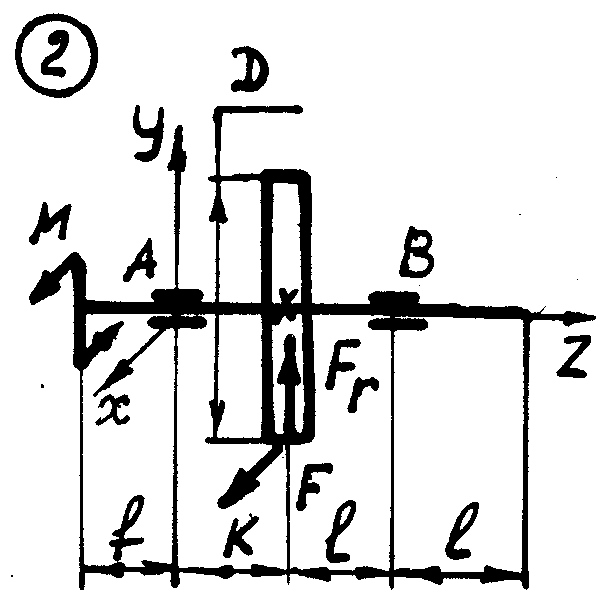

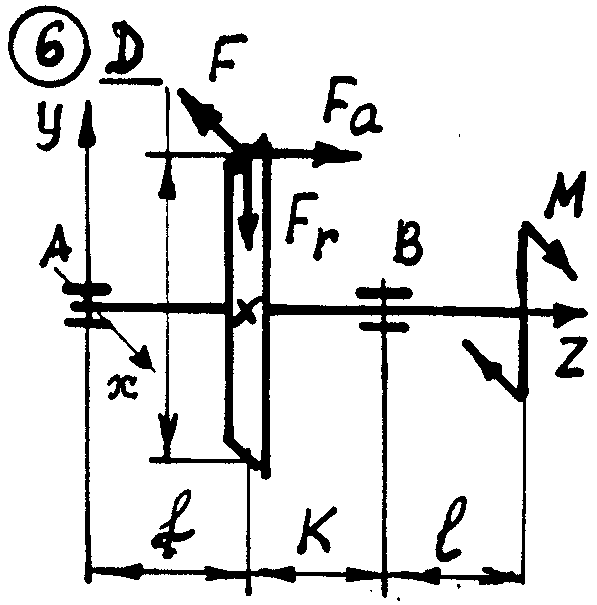

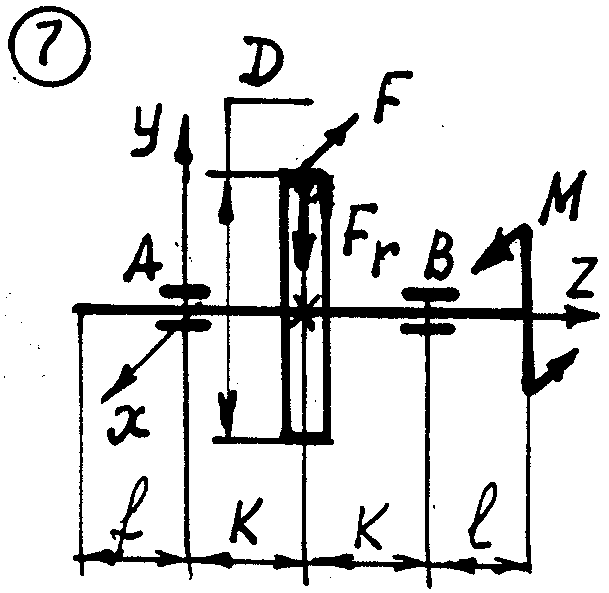

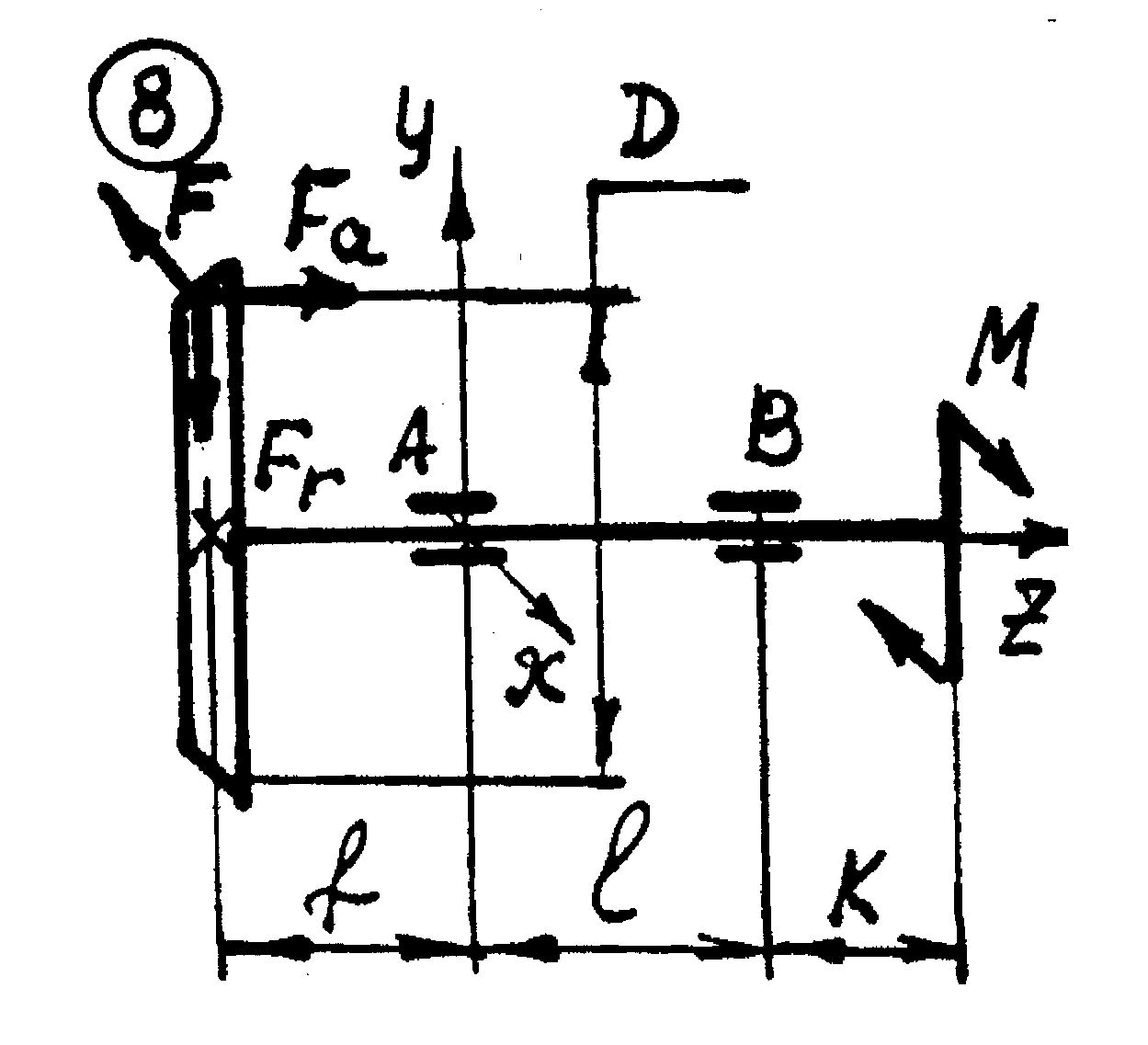

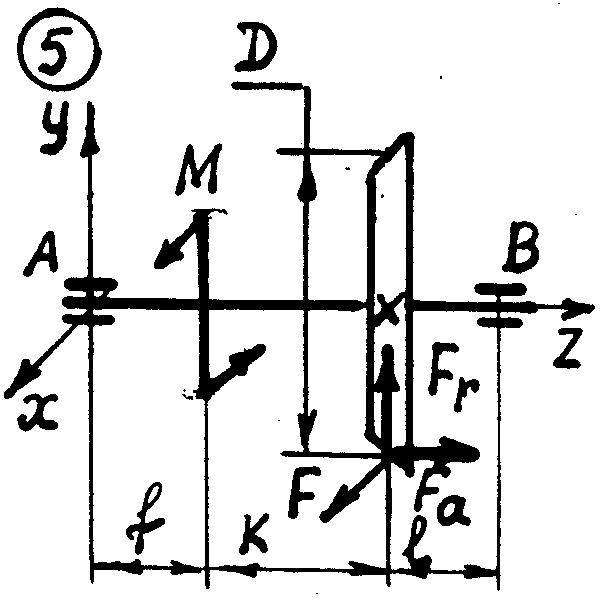

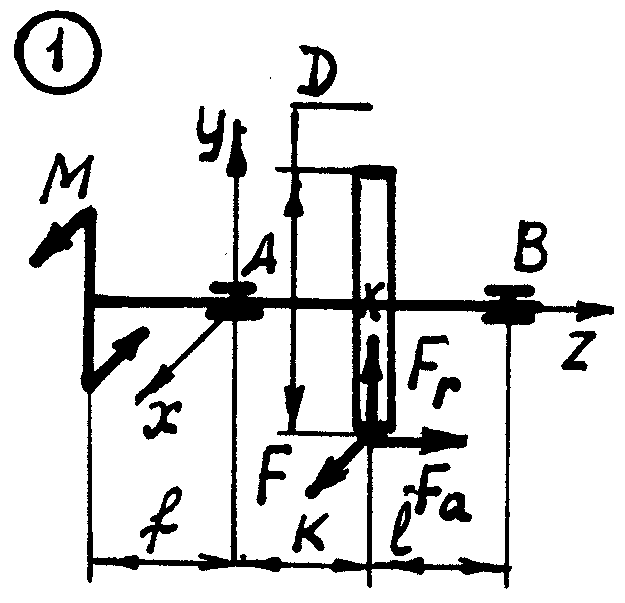

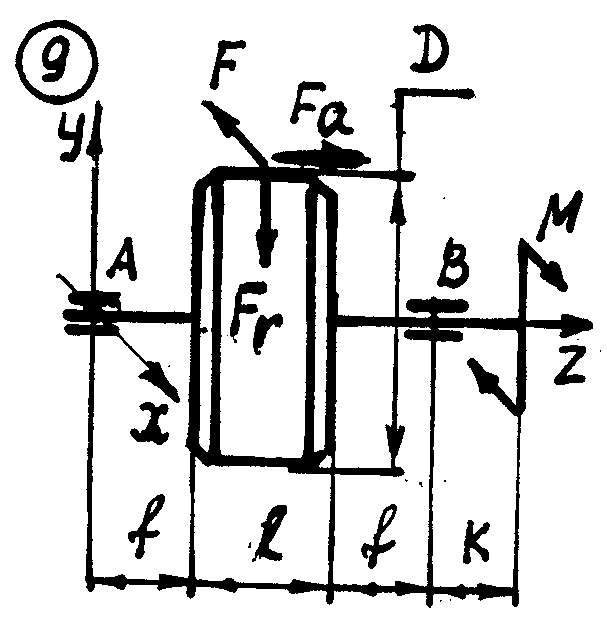

Рис.4. Розрахункові схеми до п.4

Рис.5. Розрахункові схеми до п.5

Таблиця 2

Початкові данi до п.4

Цифра	Схема	Теорія мiцностi	Зовнiшні сили, кН			Дiаметр D, мм	Лiнiйнi розмiри вала, мм
цифру шифрушифру	(рис.)		F	Fr	Fa		f	k		l
1	1	III	8	3	1,2	120	40	105		110
2	2	IV	9,5	3,5	3	160	35	70		90
3	3	Мора	18	6,2	4,5	540	30	120		20
4	4	III	12	4,1	-	180	35	45		95
5	5	IV	25	9	6	420	65	150		75
6	6	Мора	13	4	2,5	260	30	85		85
7	7	III	19	6	3	320	40	120	70
8	8	IV	6	1,8	1,5	70	80	180	200
9	9	Мора	9	2,7	1,3	140	35	100	120
0	10	III	10	3,3	4	170	30	60	80
в		в	а	б	в	в	в	а	б

Таблиця 3
