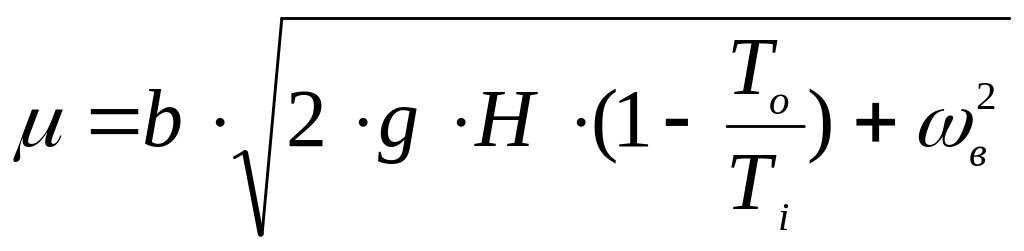

Коефіцієнт інфільтрації промислових споруд μ визначаємо за формулою :
,
(1.1)
де b
- постійна
інфільтрації, с/м. При відсутності даних
для промислових
споруд прийнято
с/м;
g

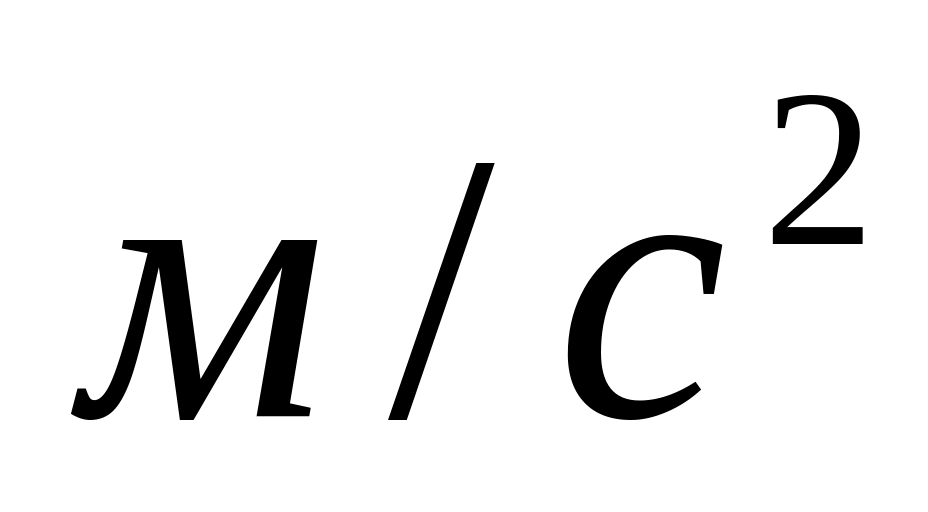

- прискорення вільного падіння, яке
прийнято рівним
g =
9,81
;
H - висота будинку, м. Прийнято за завданням КП;
То
-
розрахункова температура зовнішнього
повітря для проектування опалення,
°К. Визначено як
-

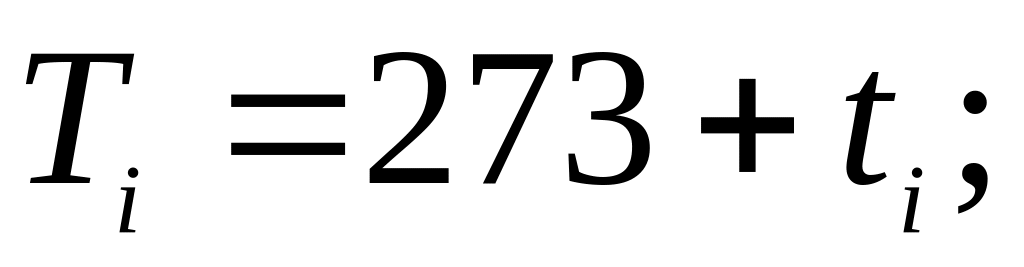

температура внутрішнього повітря в
приміщенні, ° К.
Знайдено
як
-
швидкість вітру, м/с.
Механічний цех:
Ремонтний цех:
Цех металевих конструкцій:

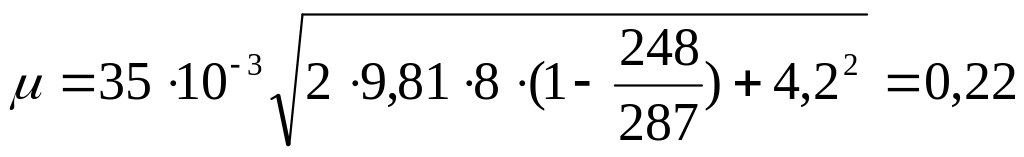

Термічний цех:
Гараж на 8 автомобілів:
Теплові
втрати теплопередачею через зовнішні
огородження промислових споруд
,
МВт, визначаємо по формулі :
(1.2)
де
-

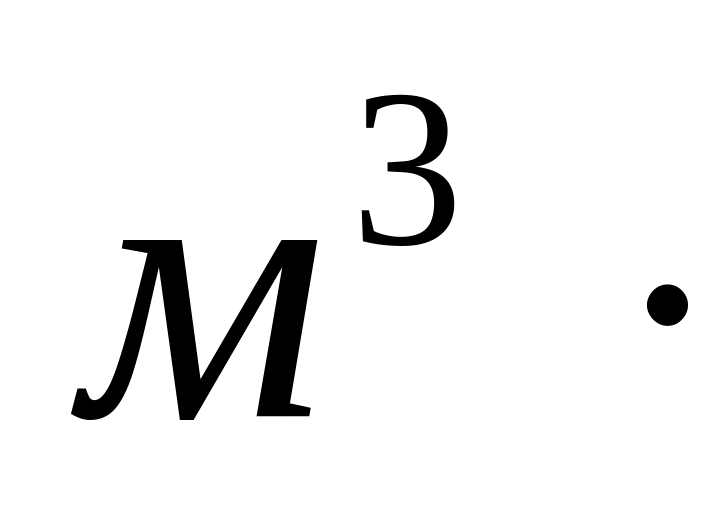

питомі теплові втрати будівлі через
зовнішні огородження , Вт/(
К).
- об'єм
будівлі за зовнішнім обміром,
.
Прийнято за завданням КП
-
температура внутрішнього повітря в
промисловій споруді,
-
розрахункова температура зовнішнього
повітря для проектування системи
опалення,
С.
Механічний цех:
МВт
Ремонтний цех:
МВт
Цех металевих конструкцій:
МВт
Термічний цех:
МВт
Гараж на 8 автомобілів:
МВт

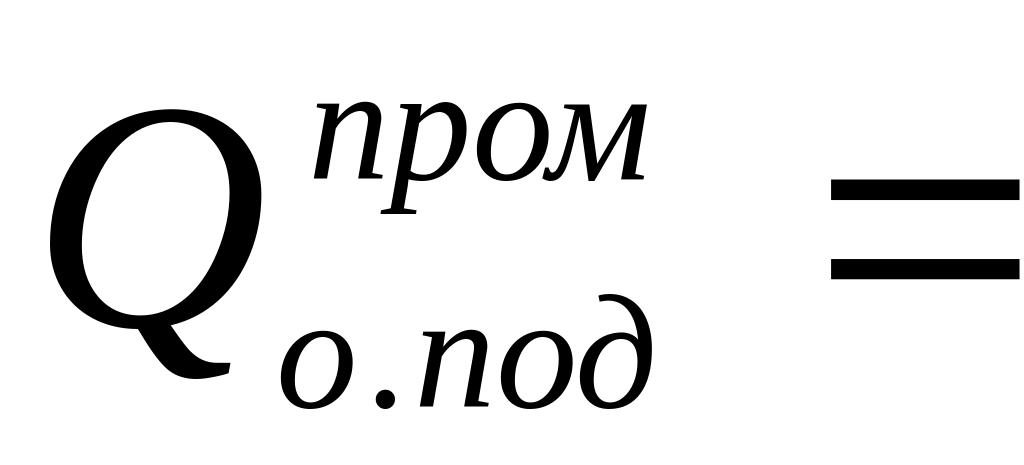

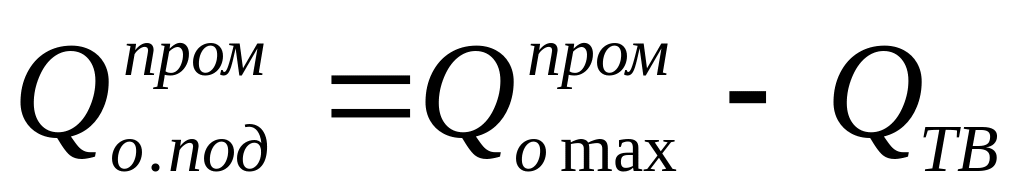

В промислових спорудах частина теплових втрат будівлі може компенсуватися внутрішніми тепловиділеннями. В цьому випадку витрата теплоти на опалення повинна бути зменшена на величину тепловиділення, а витрата теплоти, що підводиться на опалення визначена з рівняння
,
(1.3)
МВт
де - максимальні тепловтрати промислової споруди, МВт;
QТВ
-
внутрішні тепловиділення споруди, МВт.
Для термічних цехів
прийнято як частка від максимальних
тепловтрат
.
Теплові втрати теплопередачею через зовнішні огородження громадських споруд, МВт, визначаємо за формулою:
,
(1.4)
де
-
питомі теплові втрати будівлі через
зовнішні огородження , Вт/(
К).
- об'єм будівлі за зовнішнім обміром,
.
Прийнято за завданням КП;
=0,62
МВт
2.1.2 Визначення розрахункових потреб теплоти на вентиляцію
Вентиляцією називають сукупність (комплекс) заходів та обладнання, що забезпечують розрахунковий обмін повітря в приміщеннях житлових, громадських та промислових споруд.
Санітарно-гігієнічне призначення вентиляції полягає в підтриманні в приміщеннях таких санітарних норм і стану повітряного середовища, які задовольняють вимогам відповідних БНіП і норми проектування промислових підприємств.

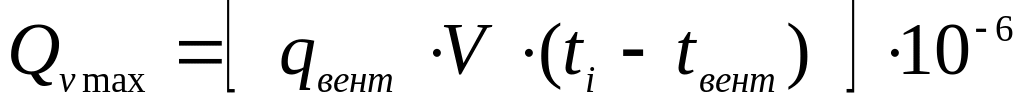

Витрату теплоти на вентиляцію промислових споруд прийнято за проектами місцевих систем вентиляції. Витрату теплоти на підігрівання припливного повітря Qvmax, МВт, визначаємо за формулою:
,
(1.5)
де
-
питома вентиліційно-теплова характеристика
будівлі , Вт/(
).
-
розрахункова температура зовнішнього
повітря для проектування
системи вентиляції, ºC.
МВт
МВт
МВт
МВт
МВт
МВт
Результати розрахунків з визначення потреб теплоти на опалення і вентиляцію зводяться в таблицю 1.1
Таблиця 1.1 - Розрахункові витрати теплоти на опалення та вентиляцію
окремими споживачами
№ будівлі за генпланом |
Найменування споживача теплоти |
Внутрішня температура повітря, tі, °C |
Об’єм будівлі, V, м3 |
Висота будівлі, Н, м |
Питомі теплові втрати будівлі на опалення, qоп, Вт / (м 3∙ ºC) |
Коефіцієнт інфільтрації μ |
Витрати теплоти на опалення, Qо max, МВт |
Питома вентиляційно-теплова характеристика будівлі, qвент, Вт / (м 3∙ ºC) |
Витрати теплоти на вентиляцію, Qv max, МВт |
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
9 |
Механічний завод |
|||||||||
1 |
Механічний цех |
16 |
80000 |
7 |
0,44 |
0,21 |
1,75 |
0,14 |
0,29 |
2 |
Ремонтний цех |
16 |
68000 |
7 |
0,52 |
0,21 |
1,75 |
0,12 |
0,21 |
3 |
Цех металевих конструкцій |
16 |
79000 |
8 |
0,42 |
0,22 |
1,66 |
0,52 |
1,07 |
4 |
АБК з побутовими приміщеннями |
18 |
50000 |
6 |
0,29 |
- |
0,62 |
0,12 |
0,17 |
5 |
Термічний цех |
14 |
60000 |
8 |
0,23 |
0,22 |
0,66 |
0,70 |
1,01 |
6 |
Гараж на 8 автомобілів |
12 |
40000 |
8 |
0,58 |
0,22 |
1,05 |
0,75 |
0,66 |
|
Всього: |
|
|
|
|
|
7,49 |
|
3,41 |
