Расчет аварийного освещения
Для расчета освещенности, создаваемой сетью аварийного освещения, используем точечный метод.
Точечный метод позволяет определить освещенность в контрольной точке при заданном расположении светильников. В основу данного метода положены пространственные кривые условной горизонтальной освещенности, определяемой в зависимости от расчетной высоты и от расстояния проекции светильника на горизонтальную поверхность до контрольной точки [1,с.22].
Условная освещенность в контрольной точке находят как сумм условных освещенностей от ближайших светильников:
,
(6.24)
где e1, e2,en – условная освещенность в контрольной точке от отдельных источников света.
Действительные расстояния от контрольной точки до светильника:
d1=19,6м d3=9,4м (6.25)
d2=13м d4=13,4м d5 =13,2м
В зависимости от действительного расстояния от контрольной точки до светильника и от расчетной высоты по пространственным изолюксам определяем условную освещенность
е1=0,2 лк е2=0,8 лк е3=0,4 лк е4=0,4 лк е5 =0,4
.
Световой поток одной лампы:
,
(6.7)
где
-
коэффициент добавочной освещенности
за счет отражения от потолка и удаленных
светильников
=1,1÷1,2
, принимаем
=1,2
;
=15
Лк – что составляет 5% установленной
нормы общего освещения (
=300
Лк) и является достаточной для продолжения
технологического процесса;
- коэффициент запаса,
=
1,4 .
.
Из справочника [1, с.79] для аварийного освещения выбираем лампу накаливания Г - 225 – 230 – 300 с PН=300 Вт, Ф=4850 лм и цоколем Е 27/45, тип светильника НСП – 11-500.
Проверяем мощность лампы по проверочному условию (6.9).
;
.
Условие выполняется, значение светового потока лампы выбрано верно.
Суммарная мощность аварийного освещения:
.
(6.16)

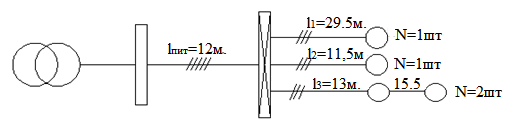

Рисунок 6.2 - Схема сети аварийного освещения
Находим приведенный момент для питающей линии. Для этого необходимо рассчитать моменты отдельных групп светильников. Предварительно определяем расчетную мощность для групп 1…3 по формуле 6.15:
Для питающей линии по формуле (6.16):
.
Определяем расстояние до центра приложения нагрузок для групп 1…3
по формуле (6.16):
;
;
В общем случае момент нагрузки вычисляется по формуле (6.17):
;
;
.
Момент нагрузки питающей линии:
.
Приведенный момент для питающей линии по формуле (6.18):
Сечение питающей линии определяется по формуле по формуле (6.20):
.
Принимаем кабель АВВГ (5х2,5) мм2 с =19А.
Расчетный ток питающей линии :
;
(6.21)
.
Так как > , 19 А > 2,22А, то сечение провода, выбранного по потере напряжения, удовлетворяет условию нагрева.
Находим фактическую потерю напряжения в питающей линии (6.22) :
.
Рассчитываем допустимую потерю напряжения в групповых линиях (6.23):
.
Находим сечение проводов для первой группы (6.20):
.
Принимаем кабель АВВГ (3х2,5) мм2 с =19А.
Расчётный ток однофазной линии:
;
.
19А>1,43А(проходит по условию)
Находим действительную потерю напряжения в линии:
.
Находим сечение проводов для второй группы (6.20):
.
Принимаем кабель АВВГ (3х2,5) мм2 с =19А.
Расчётный ток однофазной линии:
;
.
19А>1,43А(проходит по условию)
Находим действительную потерю напряжения в линии:
.
Находим сечение проводов для третей группы (6.20):
.
Принимаем кабель АВВГ (3х2,5) мм2 с =19А.
Расчётный ток однофазной линии:
;
.
19А>2,87А(проходит по условию)
Находим действительную потерю напряжения в линии:
.
