2. Соединительный кабель
В качестве соединительного кабеля для сервера и точки доступа может выступать любой UTP-патчкорд категории 5 и выше с коннекторами на обоих концах, длина которого лежит в пределах от 2 до 10 м. Длина кабеля выбирается исходя из расстояния между сервером и местом установки точки доступа; в нашем случае и 2-метрового кабеля будет вполне достаточно.
Порядок установки системы
Для инсталляции системы необходимо сделать следующее:
Установить точку доступа в отведенное для нее место.
Соединить точку доступа и сервер сетевым кабелем.
Включить питание точки доступа.
Назначить серверу статический IP-адрес из диапазона 192.168.0.* с маской подсети 255.255.255.0. Пусть это будет 192.168.0.1.
Открыть на сервере любой веб-браузер и обратиться к веб-интерфейсу точки доступа (адрес нашей точки по умолчанию – 192.168.1.1). Логин по умолчанию – admin, пароль – admin.
Установить нужные параметры точки доступа, а именно:
желательно установить другой IP-адрес, например, 192.168.0.2;
изменить SSID точки на имя вашей организации
обязательно установить пароль администратора на веб-интерфейс точки;
включить сервер DHCP для раздачи адресов клиентам. Клиентские адреса должны находиться в диапазоне 192.168.0.3 – 192.168.0.255, маска подсети та же (255.255.255.0). ВНИМАНИЕ! Адрес точки доступа не должен попадать в этот диапазон! Именно поэтому мы сменили ее адрес в первом пункте на 192.168.0.2.
желательно включить шифрование трафика наиболее надежным алгоритмом из возможных. Для нашей точки таковым является WPA2 + TKIP. ВНИМАНИЕ! Все клиентские адаптеры должны поддерживать выбранный алгоритм! Также необходимо ввести WPA-ключ сети (пароль, который должен будет ввести каждый клиент для получения доступа к сети).
выбрать в качестве рабочего канала 6-ой канал;
по желанию ввести фильтрацию по MAC-адресам клиентов.
Если необходимо узнать подробности выполнения каждого из перечисленных действий, обратитесь к инструкции пользователя, прилагаемой к точке доступа.
Настроить подключение к точке доступа на каждом клиентском компьютере: установить ПО и драйверы для беспроводного адаптера; запустить поиск доступных сетей и найти там сеть с SSID «имя_организации»; запросить подключение к ней; по требованию ввести WPA-ключ сети. После успешного подключения клиента к точке доступа обратиться к серверу по адресу 192.168.0.1 (через веб-браузер) и убедиться в работоспособности сети и системы.
После настройки всех клиентских адаптеров можно (и желательно) отключить широковещательную трансляцию SSID сети в настройках точки доступа. Подробнее см. инструкцию к точке доступа.
Зарегистрировать всех пользователей в системе и раздать им их личные аутентификационные данные (логин и пароль).
Замер производительности сети опытным путем
Цель лабораторной работы заключается в измерении производительности сети опытным путем, т.е. на реальном оборудовании.
Для проведения лабораторной работы отбираются 3-5 человек, которые будут имитировать работу с системой (т.е. производить обычные для системы действия – создавать работы, просматривать список работ, загружать/скачивать приложенные файлы и т.п.) со своих компьютеров, оснащенных беспроводными адаптерами Wi-Fi 802.11g.
Каждый участник испытаний должен будет заполнить следующую таблицу:
Табл.3. Таблица для экспериментального замера скорости сети
Кол-во пользователей в сети, чел. |
Скорость сети, Мбит/с |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
... |
|
По окончании замеров необходимо сравнить полученные результаты с теоретическими, которые приведены в следующей таблице:
Табл.4. Теоретические значения скорости сети для числа пользователей от 1 до 5.
Кол-во пользователей в сети (Nusers), чел. |
Скорость сети (Cuser), Мбит/с |
1 |
54 |
2 |
27 |
3 |
18 |
4 |
13,5 |
5 |
10,8 |
Помимо таблицы, каждый участник испытаний должен построить график зависимости скорости сети от количества пользователей, основываясь на полученных экспериментальных данных. Построенный график необходимо сравнить с теоретическим:

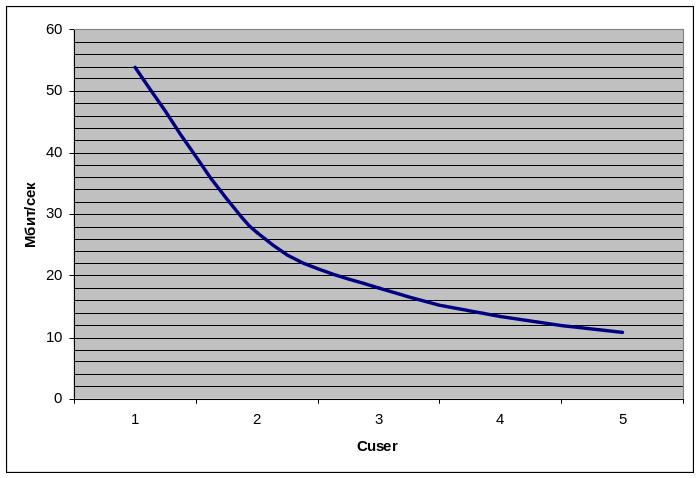

Рис.2 Теоретический график зависимости скорости сети от количества пользователей
