8 Методичні вказівки до виконання роботи

8.1 Правила техніки безпеки в процесі виконання роботи.

ЛУ по вивченню і дослідженню роботи телефонних апаратів виконана у вигляді приладу настільного типу|типа|, по цьому перед початком роботи її, а так само осцилограф С1-75 необхідно заземлити. Перед включенням|приєднанням| шнура в мережу|сіть| 220В| 50Гц| необхідно: зовнішнім оглядом переконатися в цілісності мережевого|мережного| шнура, вилки|виделки| і розетки, навести лад на робочому місці. Перед початком роботи на ЛУ і виконанні вимірювань|вимірів| на осцилографі необхідно ознайомитися з|із| призначенням основних органів управління на передній панелі і виконувати необхідні операції строго|суворий| по методичних вказівках і з дозволу викладача.

У екстреній ситуації для знеструмлення приміщення|помешкання| лабораторії необхідно на силовому щиті натиснути|натискувати| вниз (відключити 1й| (загальний)|спільний| перемикач).

8.2 Вивчення схеми і конструкції та-72 і та-32

ТА- це пристрій|устрій|, за допомогою якого здійснюється двостороння|двобічна| передача мовній інформації на відстань. Класифікація ТА представлена|уявляти| на рисунку 8.2.1, а функціональна схема на рисунку 8.2.2.

КЛАСИФІКАЦІЯ

ТА

ПО СПОСОБУ НАБОРУ НОМЕРА

ПО ВИКОНУЄМИМ

ФУНКЦІЯМ

ПО ОБЛАСТІ ВИКОРИСТАННЯ

ЖИЛЕННЯ ТА

ПО СИТСТЕМІ МБ

ЖИВЛЕННЯ ТА

ПО СИТСТЕМІ ЦБ

ІМПУЛЬСНИЙ

НАБОР НОМЕРА

БАГАТОЧАСТОТНИЙ

НАБОР НОМЕРА

ТА Ого КЛАСУ

ТА 1го КЛАСУ

ТА 2го КЛАСУ

ТА 3го КЛАСУ

ПО СПОСОВУ ЖИВЛЕННЯ МИКРОФОНА

ЗАГАЛЬНОГО

КОРИСТУВАННЯ

ТАСОФОНЫ

СПЕЦИАЛЬНОГО

(шахтні, корабельні)

Рисунок 8.2.1 Класифікація телефонних апаратів

Л1

Л2

Номеро

наби-рач

(НН)

Розмов-

ний М/Т

вузол труб

(РВ) ка

Викликний

пристрій (ВП)

РП

Рисунок 8.2.2 Функціональна схема ТА

Будь-який електромеханічний (класичний) ТА 3го| класу складності містить|утримує| п'ять основних вузлів.

Викликний пристрій(ВП) призначений для перетворення електричних коливань в звукових. Зазвичай сигнал посилки виклику подається з АТС напругою U= 90-110В; частотою f-25-50Гц. Як викличний пристрій зазвичай використовується поляризований дзвінок змінного струму, а іноді п'єзоелектричний випромінювач.

Ричажний перемикач(РП) призначений для перекладу схема ТА із стану готовності прийому виклику (трубка на апараті), в стан розмови (трубка знята). Складається з 2х контактних груп відкритого або закритого типу які під дією пружини і власної ваги трубки перемикаються з початкового стану в робочий. Послідовно з контактами РП включений конденсатор С1, який перешкоджає проходженню постійного струму через дзвінок, що б виключити споживання електроенергії при повішеної трубки.

Номеронабирач(НН) управляє передачею адресній інформації про номер 2го ТА. НН виробляє імпульси постійного струму відповідно до набраної цифри за допомогою розмикання і замикання ГИК (імпульсних контактів), через ШК (шунтуючі контакти).

Розмовним вузлом(РВ) є трансформатор за допомогою якого відбувається узгодження опору лінії з опором мікрофону (1я обмотка Тр), усувається місцевий ефект (2я обмотка Тр), забезпечується гучний прийом розмовного струму (3я обмотка Тр). Елементи розмовного вузла розміщені на друкарській платі ТА, де окрім перерахованих деталей розміщені клеми підключення різних шнурів.

Балансний контур зазвичай|звично| є 2 резистором і 2 конденсатором.

Мікротелефонна трубка(М/Т) призначена для зручності користуванням телефоном і мікрофоном, зазвичай містить електромагнітний телефонний капсуль і мікрофонний капсуль, підключається за допомогою мікротелефонного шнура. Принципова схема досліджуваного ТА типу ТА-72 представлена

на малюнку 8.2. 3

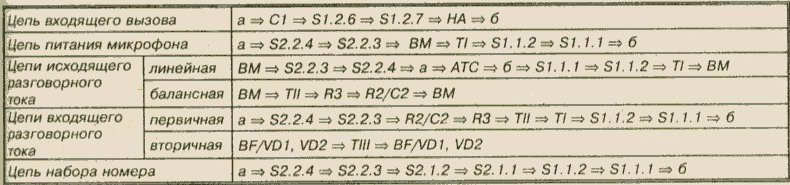

Таблиця 8.2.1 Проходження струмів|токів| в основних ланцюгах|цепах| ТА-72М

Порядок|лад| роботи схема ТА-72 в основних етапах представлений|уявляти| в таблиці 8.2. 1

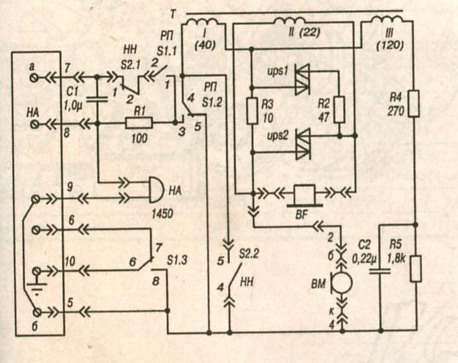

Рисунок 8.2. 3 Принципова схема ТА-72

Принципова схема другого ТА типу|типа| ТА-32 (виробництва Чехословакії), для порівняння з|із| ТА-72, представлена|уявляти| на рисунку 8.2.4

Риунок 8.2.4 Принципова схема ТА-32

Конструктивно ТА-72 складається з пластмасового корпусу, мікротелефонної трубки|люльки|, номеронабирача і лінійного шнура підключення.

Усередині|всередині| знаходиться|перебуває| друкарська плата на якій розміщені всі елементи схеми ТА. На ній так само розташовані|схильні| клеми підключення Хт1.ХТ7 до яких за допомогою гвинтів підключені шнури : лінійний, мікротелефонний, номеронабирача, а так само дроти|проводи| від дзвінка. До деяких клем під гвинт одночасно підходять|пасують| дроти|проводи| декількох шнурів.

Телефонний апарат ТА-32 виконаний в круглому пластмасовим корпусі, де розміщена друкарська плата . На друкарській платі розміщений трансформатор, перемикач важеля, 3 конденсатори, 5 резисторів, 2 діоди фриттера|.

На платі розміщено 18 штифтів підключення шнурів: 4 штифти для підключення м/т трубки|люльки|, 4 штифти для підключення НН, 4 штифти для підключення дзвінка, 4 штифти для включення|приєднання| лінійного шнура. Особливістю підключення шнурів в ТА-32 по відношенню до ТА-72, є|з'являється| те, що в ТА-32 шнури підключені за допомогою роз'ємних вилок|виделок| без використання кріпильних гвинтів.

Після|потім| вивчення схеми і конструкції досліджуваних ТА, необхідно заповнити порівняльну таблицю 8.2.2.

Так мікротелефонна трубка|люлька| ТА-32 містить|утримує| вугільний мікрофон типу|типа| КS2, підключається до шнура за допомогою роз'ємних вилок|виделок|, телефонний капсуль типу|типа| К2, підключається до шнура за допомогою гвинтів.

У ТА-72, і ТА-32 використовуються трансформатори з|із| Ш-образним| сердечником|осердею|.

Як м/т шнур використовується шнур марки ШТС (шнур телефонний| спіральний) 3х| або 4х| проводний.

Шур підключення ТА до розетки називається ШТЛ (шнур телефонний лінійний), зазвичай|звично| 2х| - 4х| дротяних|провід|.

Таблиця 8.2.2 Порівняльна таблиця досліджуваних ТА

№п/п	Особливості, схеми і конструкції ТА	Досліджувані ТА
		Тип ТА	Тип ТА
1	Країна виготівник
2	Тип і марка мікрофону
3	Спосіб з'єднання мікрофону з шнуром
4	Тип телефонного капсуля
5	Спосіб з'єднання телефону з шнуром
6	Провідність м/т шнура
7	Тип телефонної розетки
8	Тип лінійного шнура
9	Провідність лінійного шнура
10	Тип ричажного перемикача
11	Кількість контактних пружин РП
12	Тип сердечника трансформатора
13	Кількість обмоток Тр-ра
14	Спосіб усунення місцевого ефекту
15	Кількість елементів балансного контура
16	Перерахувати елементи балансного контура
17	Тип номеронабирача
19	Провідність шнура НН
20	Наявність фриттера (обмежувача амплітуд)
21	Тип елементів фриттера
22	Тип дзвінка і параметри дзвінка

Включення ТА через безобрывные розетки (РТБ)

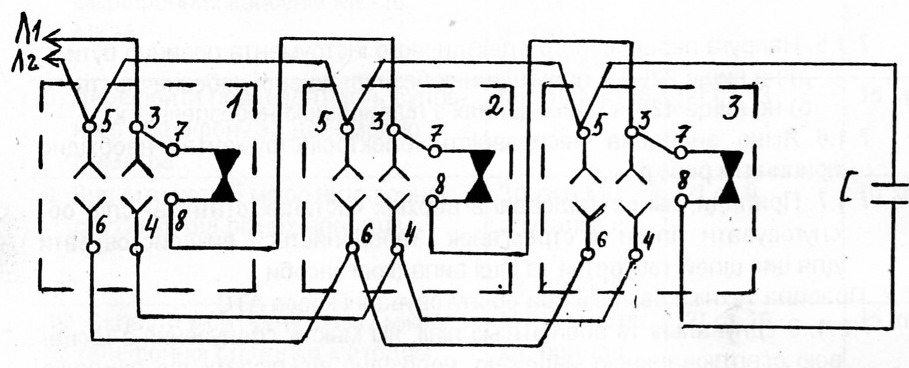

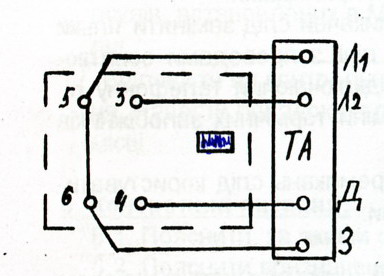

В даний час|нині| для підключення ТА до абонентської лінії застосовуються телефонні без обривні|урвище| розетки типу|типа| РТБ. Які складаються з розетки і знімної вилки|виделки|. Зазвичай|звично| в квартирі ставлять декілька розеток, включених по спеціальній схемі (рисунок 8.2.5). У останній розетці включений конденсатор, що дозволяє використовувати один і той же ТА в різних кімнатах, при перенесенні|переносі| ТА виклик не буде втрачений|згубити|, якщо трубка|люлька| не була знята. .

1-Початкова 2-перехідна 3-кінцева|скінченна| Відповідь частина|частка|

Розетка розетка розетка розетки

Рисунок 8.2.5 Включень|приєднання| ТА через безобривні| розетки (РТБ)
