8.3 Конструкція, принцип роботи і параметри тональних номеро-|

набирачів|.

Загальні|спільні| відомості про систему тонального набору номера

У 1970 році була винайдена нова система набору номера. Мета|ціль| її створення|створіння| -створити| процес набору біліш надійнішим і прискорити його. У цій системі цифри передаються двома частотами (тонами) одночасно. Їй дана назва DТМF| (Duа-Тоnе| Мuti-frequency) - система тонального набору. Частоти вибрані так, щоб уникнути гармонійних перешкод від мовних сигналів. У тональній системі застосовано вісім частот: чотири в нижній частотній групі (697...941Гц) і чотири у верхній (1209...1633 Гц). Правильна цифра визначається одним тоном з|із| верхньої частотної групи і одним – з|із| низкої|. Всього існує 16 можливих комбінацій (таблиця 1.4.1). Частіше всього використовуются| тільки|лише| цифри 0; 1...9. У деяких НН задіюються ще кнопки «*»| і «#»| або навіть все 16 комбінацій для спеціальних функцій. Відповідності пар частот кнопкам набору номера на повній|цілковитій| тастатуре| ТА приведені в таблиці 1 і на рисунку 8.3.1

Максимальна швидкість набору номера в системі частотного набору складає 7 цифр в секунду. Для порівняння в імпульсній си­стеме| набору швидкість складає 0,8 цифр в секунду (при частоті 10 Гц). Преревага тональної системи за швидкістю набору майже десятиразове!

Окрім|крім| функції набору номера система тонального набору дозволяє здійснювати низькошвидкісну передачу даних. Можна здійснювати банківські операції з|із| будинку|дому|, перевіряти кредитні картки|карточки|, дистанціно| управляти операціями. Можливо прове­дення| обмінних|змінних| операцій.

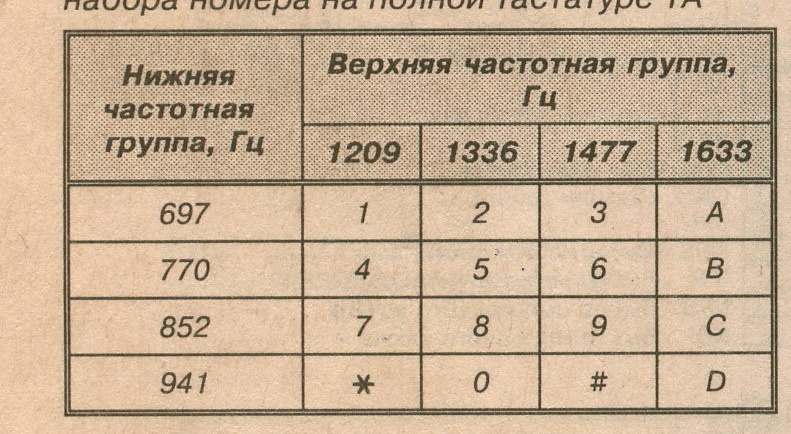

Таблиця 8.3.1 Тастатури частотного набору

Рисунок 8.3.1

Кнопочная клавиатура DTMF

Імпульсно-тональні електронні номеронабирачі

Стандартний ТА має бути універсальним, тобто він повинен мати можливість| набору як імпульсним, так і тональним способом. Тому схеми перших ТА з|із| тональним набором будувалися за принципом, показаним на рисунку 8.3.2 з|із| окремими мікросхемами імпульсного і тонального набору номера.

Прикладом|зразком| та­кого| побудови|шикування| може служити схема ЕТА ТRITE швейцарсько-французької фірми|фірма-виготовлювача| АSCOM-ASTE [40]. В даний час|нині| створені мікросхеми об'єднуючі в одному корпусі обидва НН і схему управління типом набору. При цьому була забез­печена| можливість|спроможність| оперативного переходу від імпульсного способу набору номера до тонально­му| без примусового перемикання типу|типа| на­бора|, встановленого|установленого| в ТА. Звичайно|звичний| це достига­ется| натисненням кнопки «*»| на тастатуре|. На багатьох моделях ТА кнопка має підпис Тоnе.

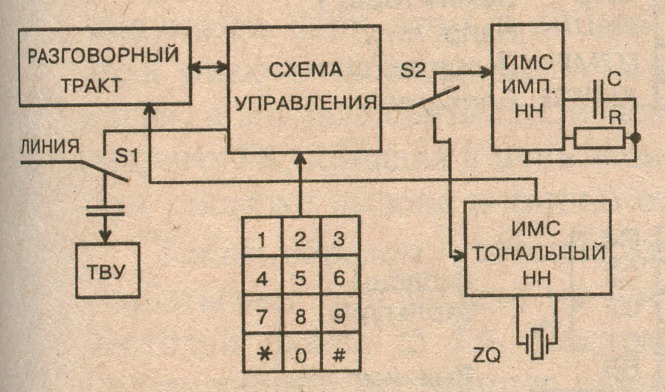

Рисунок 8.3.2 Функціональна схема ТА з|із| окремими ІМС тонального і імпульсного номеронабирача

Така процедура переходу від імпульсного до тонального набору створює мож­ливість| набору додаткового номера офісної (установчої|) станції, корисуватися |голосовою поштою, дистанційного керування автовідповідачем і передачі даних при зв'язку, наприклад, з|із| банківським терміналом.

Автоматичне повернення до імпульсного способу набору здійснюється проце­дурою| «відбій», незалежно від того, як вона була здійснена: укладанням МТТ на ТА або натисненням спеціальної кнопки.

Структура ІМС НН тонального номеронабирача

Існує достатньо|досить| багато ІМС для частотного способу набору номера, так званих DTMF-номеронабирачів.| ІМС. Внутрішня структура типової ІМС DTMF| НН показана на рисунку 8.3.3 Всі ІМС DTMF-номеронабирачі| містять|утримують| як мінімум п'ять функціональних вузлів: декодер клавіатури, суміщений|поєднувати| з|із| кварцовим резонатором. Рядкові і столбцові| логічні| сигнали поступають|надходять| з клавіатури на схему декодера клавіатури генератора імпульсів. У ніх відбувається|походить| ділення|поділ| частоти сигналу задаючого генератора і виробляються прямокутні імпульси з|із| частотами, необхідними для син­теза| тональних сигналів рядків і стовпців. При цьому всі сформовані сигнали є|з'являються| чисто цифровими.

Для їх перетворення в аналогову форму використовуються цифро-аналогові фільтри, в яких спочатку формується аналогова напруга|напруження|, що ступінчасто|східчастий| змінюється, а потім за допомогою смугових фільтрів пригнічуються|придушують| небажані| гармоніки|гармошки| основного тонального сигналу. У суматорі відбувається|походить| об’єднання| столпцових| і рядкових сигналів, комбінація яких поступає|надходить| на вихід­ний| підсилювач. Цей підсилювач підвищує потужність DTMF-сигналу| до необхідного рівня і погоджує|узгоджує| вихід такою, що розглядається|розглядує| ІС з|із| входом розмовної| схеми. Через розмовну схему DTMF-сигнал| поступає|надходить| в телефонну мережу|сіть|. Вихідний сигнал відключення приймача, що управляє, виробляється при кожному натисненні на клавішу. Інакше при наборі номера тональні сигнали будуть голосно|гучно| чутні в приймачі. Але|та|, хоча приймач і відключається, DTMF-сигнали| в нім все-таки прослуховуються|прослухують|, що дозволяє контролювати роботу номеронабирача.

Деякі інтегральні схеми номеронабирачів можуть працювати і в тональ­ному|, і в імпульсному режимі залежно від положення|становища| відповідного перемикача (режим набору тон./імп.), який встановлюється в ТА.

Постійна напруга|напруження| живлення|харчування| для ІМС-номеронабирача |забезпечується або спеціальним випрямлячем, розташованим|схильним| на платі розмовної схеми, або вбудованим стабілізатором, або стабілізатором, що входить до складу розмовної схеми.

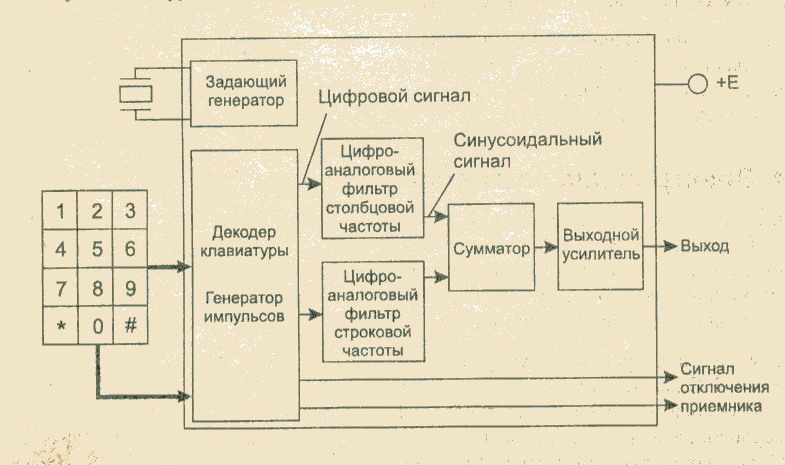

Рисунок 8.3.3 Структура мікросхеми DTMF| номеронабирача

8.4.1 Дослідження роботи часової діаграми ННД на макеті .

Послідовність роботи контактних груп ННД можна можна прослідкувати|прослідити| на макеті (лабораторній установці). Для цього необхідно:

- включити тумблер «мережа|сіть|» при цьому горить червоний індикатор контролю

мережі|сіті|;

- підключити до тимчасової діаграми ННД з|із| 5ти| проводним| шнуром, натиснути|натискувати|

кнопку НН-5 (на проти|супроти| цього НН зажевріє зелена лампа);

- натиснути|натискувати| кнопку «скидання|скид|» і перевести|перекладати| лампочки тимчасової діаграми

початковий|вихідний| стан|достаток|;

- набрати на НН5 цифру «5»| при цьому на часовій діаграмі мигають|миготять| лампочки що імітують роботу імпульсних контактів, а так само 3х| груп

шунтуючих контактів;

- натиснути|натискувати| кнопку «скидання|скид|», перевести|перекладати| тимчасову діаграму в початковий|вихідний| стан|достаток| і повторити набір різних цифр кілька разів;

- віджати копку| Кн5 і натиснути|натискувати| Кн3, тим самим підключивши в імітаторові часової діаграми ННД з|із| 3х| дротяним|провід| шнуром;

- після|потім| перекладу|переведення| часової діаграми в початковий|вихідний| стан|достаток| (натиснення Кн|.

«скидання|скид|», набрати на НН3 будь-яку цифру, спостерігати на ВД мигання відповідних лампочок.

Згідно часової діаграми для ННД5 (рисунок 8а), в початковому стані і під час заводу пальцевого диска імпульсні контакти ИК або Н7-6 або замкнуті, при зворотному ході вони пульсують, а після закінчення набору номера, під час розмови, ИК знов будуть замкнуті.

Шунтуючі контакти ШК3, (Н5-4 ) замкнуті в початковому стані, при заводі диска розмикаються і залишаються розімкненими під час зворотного ходу диска а далі знов замикаються у момент освіти і проходження останнього зайвого імпульсу який використовується для утворення частини між серійного інтервалу.

Шунтуючі контакти ШК2, (Н4-3 ) розімкнені в початковому стані і при заводі диска і у момент трансляції імпульсів замикаються і шунтують розмовні прилади ТА, для зменшення впливу перешкод .

ИК

Н4-3

S2.2

ШК1

Н2-1

S2.1

Вих. Завод Набор цифри М Сер

стан. диску номеру «3» пауза

Вих. Завод Набор цифри М. сер стан диску номеру «3» пауза

Шунтуючі контакти ШК1, (Н2-1 )що шунтують окремо телефон, замикаються раніше а розмикаються пізніше чим Шк2, і усувають перший і останній щелчек ШК2, що виникає при роботі.

ИК

Н7-6

ШК3

Н5-4

ШК2

Н4-3

ШК1

Н2-1

t

t

t

t

t

t

а) Часова діаграма ННД-5 б) Часова діаграма ННД-3

Рисунок 8.4.1 Часові діаграми ННД з|із| 5ти| дротяним| шнуром (ННД-5) і 3х| дротяним|провід| шнуром (ННД-3)

Сучасні дискові номеронабирачі мають 3х| проводний шнур і 2 контактних групи, тимчасова діаграма даного ННД-3 приведена на рисунку 8.4.1б. Контакти ИК, Н4-3, S2.2 імпульсні, утворюють імпульси постійного струму. Контакти ШК1,

Н2-1, S2.4 шунтують розмовні прилади ТА.
