8.5Призначення, конструкція, правилами виконання

операцій на пульті управління ЦУУ (ПІН) (пульт індикації).

За допомогою ПІН здійснюються первинна відладка ЦУУ і перевірка працездатності вузлів ЦУУ, зокрема з|із| ПІН можна запустити тести ЗУ і процесора, в процесі експлуатації, проводити|виробляти| вирівнювання пам'яті, спостерігати за станом|достатком| магістралі «олімпійського» коду, записувати|занотовувати| і прочитувати інформацію в окремі елементи пам'яті. На панелі пульта (рисунок 8.5.1) є|наявний| 17 кнопок з|із| них 16 кнопок інформаційні 0... F і керівники, а 17а| кнопка «УК» чисто управляє.

Для того що б відрізнити кнопки, що управляють, від інформаційних, керівники КН необхідно натискати|натискувати| спільно з|із| кнопкою «УК»

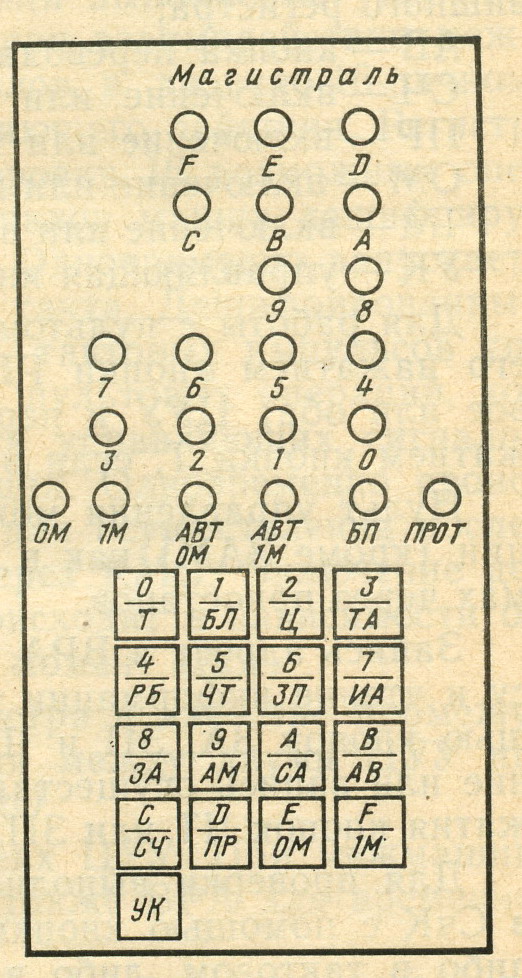

Рисунок 8.5.1 Передня панель пульта управління ПІН.

Призначення окремих кнопок ПІН, що управляють.

Т — такт (для переводу ЕУМ|переведення| в режим останову);

БЛ — блокування роботи пульта управління ;

Ц — цикл (для виконання однієї з декількох команд в автоматі);

Та—включеніє або виключення лінії телеграфного апарату;

Рб—разблокировка роботи пульта управління ;

ЧТ — читання інформації із|із| ЗУ;

ЗП — запис інформації в ЗУ за певною адресою;

ІА — індикація допоміжного регістра|реєстру| адреси ПУ;

ЗА — запис адреси;

AM| — занесення інформації адреси мікрокоманди);

СА — кнопка запису стартової адреси;

АВ — кнопка перекладу|переведення| машин в автоматичний режим;

СЧ — включення|приєднання| або виключення реле живлення|харчування| зчитувача|;

ПР — включення|приєднання| або виключення реле протяжки|протягання|

ОМ — включення|приєднання| або виключення до ПІН ЕУМ0;

1М — включення|приєднання| або виключення до ПІН ЕУМ1;

УК — кнопка, що управляє.

На КЕАТС «Квант» застосовуються 16ті розрядні| процесори і елементи пам'яті ЗУ. При цьому інформація по 16ті| розрядної магістралі передається з використанням 5ти| елементного нерівномірного «олімпійського» кода:4,4,2,3,3|. Розміщення світлодіодів на передній панелі ПІН відповідає цьому коду. Так для організації зв'язку «людина-| машина» використовується 16ти| річна| система числення|обчислення| від (0 до F), яка за допомогою «олімпійського коду» згідно таблиці 8.5.1 переводиться|перекладає| в двійкову систему числення|обчислення|.

Таблиця 8.5.1 Переклад|переведення| олімпійського коду в двійковий код

4 2 1 4 2 1 2 1 8 4 2 1 8 4 2 1

F	E	D	C	B	A	9	8	7	6	5	4	3	2	1	0
1	1	1	1	0	0	1	1	0	1	0	1	1	0	1	0

3 3 2 4 4

7 4 3 5 A

У таблиці 8.5.1 приведений приклад|зразок| перекладу|переведення| інформації 7435А| з|із| олімпійського коду в двійковий код із застосуванням вагових коефіцієнтів статечного|поважного| ряду|лави| «2»|: 1,2,4,8-котрі |вказані над таблицею.

Порядок|лад| виконання операцій на пульті ПІН.

Приклад|зразок|. Провести|виробляти| запис інформації 773FF| в елемент пам'яті за адресою 120AF|.

Для цього необхідно послідовно натиснути|натискувати| по черзі наступні|такі| кнопки на ПІН. УК-Т-120AF-УК-ЗА-773FF-УК-ЗП.

Після|потім| запису необхідно переконатися і прочитати вміст осередку|чарунки| з|із| адресою 120AF|, натисненням наступних|таких| кнопок на Піне. УК-Т-120AF-УК-ЗА-УК-ЧТ. В результаті всі світлодіоди горітимуть, що позначає|значить| всі біти містять|утримують| «1»|.

Для запуску програми «вирівнювання», яка записана на ПЗП Теза НЗТ, необхідно натиснути|натискувати| наступні|такі| кнопки УК-Т-60080-УК-СА-УК-АВ. Після|потім| проходження цієї програми, в перебігу 3х| секунд, на ПІН висвічуватиметься інформації 00021.Это є|з'являється| результатом правильного останову після|потім| проходження тесту «вирівнювання».

За допомогою натиснення кнопок на ПІН, можна підключити ПІН до 0й| ЕУМ або 1й| ЕУМ. УК- 0М|, або УК-1М. ( Примітка|тлумачення| ПІН одночасно з 2я| ЕУМ працювати на може, по цьому якщо горять одночасно 2 світлодіоди 0М| і 1М|, то необхідно відключити одну з ЕУМ від пульта натисненням повторним кнопок УК-0М або УК-1М, при цьому 1 зі|із| світлодіодів згасне|погасатиме|.)

Для блокування роботи ПІН необхідно натиснути|натискувати| кн|. УК-БЛ. Спалахує світлодіод БЛ. Для розблокування ПІН необхідно набрати УК-РБ.

Для того що б погасити зайві світлодіоди на магістралі (0-F|), необхідно кілька разів натиснути|натискувати| кнопки «0»|.

Практичне завдання. По вказівці викладача, згідно варіанту таблиці 8.5.2. Записати інформацію за адресою елементу пам'яті ОЗУ. Провести переклад записаної інформації з олімпійського коду в двійковий.

Таблиці 8.5.2 Варіантів практичних завдань|задавань| роботи ПІН.

№вари анта	1	2	3	4	5	6	7	8	9	10
Запі- сати| информ.	11111	22222	33333	44244	55155	66366	77077	222АА	003FF	123CC
За адресою	33333	11111	22222	01111	112FD	44211	12399	00391	271FC	33033
Викона- ти дії	Вирав. пам'яті	Блкир. ПІН	Разблок ПІН	Подкл 0ЕУМ	Подкл 1ЕУМ	Вирав пам'яті	Откл. ТА	Виравн. пам.	Блок. ПІН	Разблок ПІН
