8 Методичні вказівки до виконання роботи

8.1 Правила техніки безпеки при роботі на лу і виконанні вимірювань|вимірів|.

ЛУ по вивченню і дослідженню роботи номеронабирачів виконана у вигляді приладу настільного типу|типа|, по цьому перед початком роботи її, а так само прилад ІНІР необхідно заземлити. Перед включенням|приєднанням| шнура в мережу|сіть| 220В| 50Гц| необхідно: зовнішнім оглядом переконатися в цілісності мережевого|мережного| шнура, вилки|виделки| і розетки, навести лад на робочому місці. Перед початком роботи на ЛУ і виконанні вимірювань|вимірів| на приладі ІНІР необхідно ознайомитися з|із| призначенням основних органів управління на передній панелі і виконувати необхідні операції строго|суворий| по методичних вказівках і з дозволу викладача.

У екстреній ситуації для знеструмлення приміщення|помешкання| лабораторії необхідно на силовому щиті натиснути|натискувати| вниз (відключити 1й| загальний|спільний| перемикач).

8.2 Конструкція, принцип роботи і параметри імпульсних номеро-|

набирачів|.

Номеронабірач- це пристрій|устрій| яке забезпечує передачу адресніої інформації на АТС для управління встановлення з'єднання|сполучення| з|із| апаратом викликаємого абонента.

Абонентські пристрої|устрої|, до складу яких ходить номеронабирач

діляться на апарати з|із| імпульсним і частотним засобом| набору номера. Перші для набору номеру формують в лінії струмові і безструмові| посилки|посилання| певної тривалості (імпульсний код), другі, - комбінації певних частот (багаточастотний код). У нашій країні значна |більшість АТС і ТА використовують імпульсний код.

Дискові (імпульсні) номеронабирачі використовуються тільки|лише| в ТА з|із| імпульсним способом набору номера. Набор номера абонента здійснюється таким чином: при обертанні диска за годинниковою стрілкою до пальцевого упору імпульсний контакт (ИК) номеронабирача замикає лінію накоротко|, а при зворотному обертанні він же розмикає лінію така кількість разів, яка відповідає набраній цифрі, тобто|цебто| формує кодову посилку|посилання|. Включені паралельно ИК резистор і конденсатор, утворюють іскрогасний контур для захисту імпульсних контактів НН від нагару.

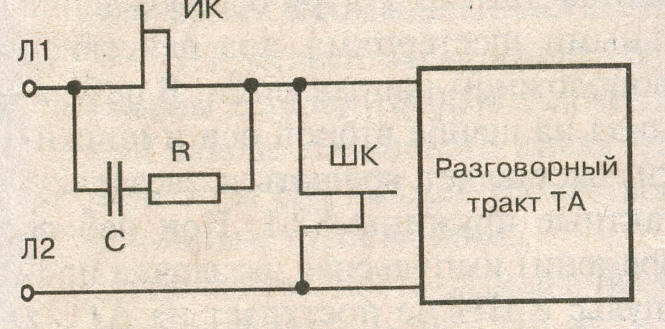

Проста структурна схема ТА ланцюгу|цепу| набору номера для дискового НН представлена|уявляти| на рисунку 8.2.1

Розмовна частина|частка|, що складається з мікрофонного і телефонного капсуля, а так само трансформатора, під час обертання диска як в прямому, так і у зворотному напрямі відключається шунтуючим контактом (ШК) номеронабирача, це робиться|чинить| для того, що б поліпшити якість передачі імпульсів і усунути неприємні клацання|натиснення| в телефоні. Після|потім| зупинки| диска НН до абонентської лінії (Л1,Л2) знов|знову| підключаються мікрофон і телефон.

Рисунок 8.2.1 Ланцюг|цеп| набору номера для імпульсного номеронабирача

Кнопковий номеронабирач ННК забезпечує введення адрес­ної| інформації при натисненні кнопок. При цьому адресна інфор­мація| з|із| ТА на АТС може передаватися різними способами, найбільш поширеними з|із| яких є|з'являються| імпульсний і частотний. У першому випадку інформація про номер передається у вигляді серій імпульсів постійного струму|току|, а в другому — кожна з цифр передається сигналами, освіченими струмами|токами| різних частот.

Конструкція|устрій| і робота дискового номеронабирача

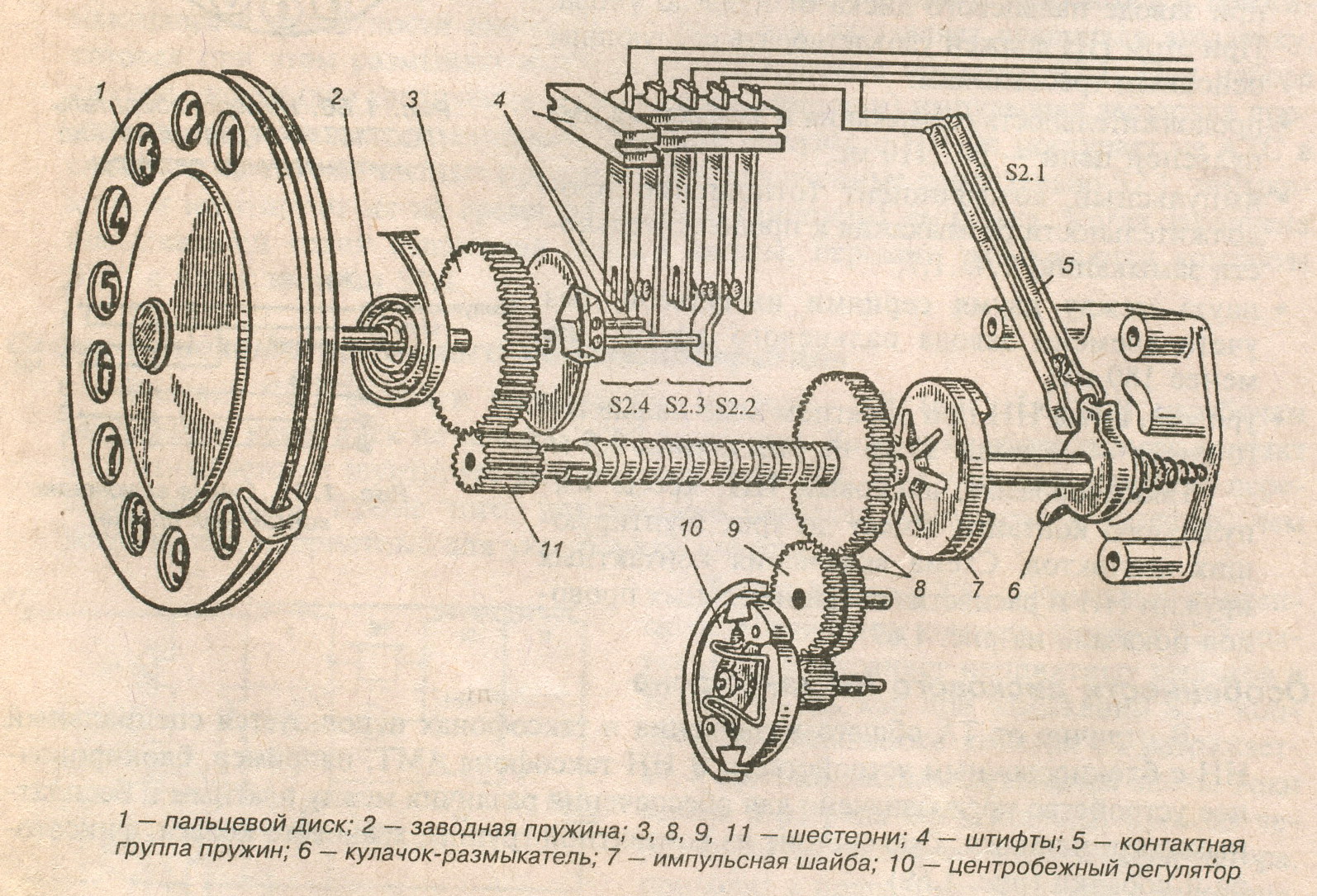

Кінематична схема номеронабирача від апарату ТА-72 приведена на рисунку 8.2.2 НН ТА-72 містить|утримує| пальцевий диск (1), з|із| 10 ма| пальцевими отворами. Плоску заводну пружину (2), за допомогою якої обертаються шестерні. Набор пластмасових шестерень (3,8,9,11), за допомогою яких передається обертальний рух на окремі вузли НН. Пластмасові штифти (4), які впливають на контактні пружини і замикають і розмикають електричні контакти в необхідні моменти часу. Контактні групи пружин (5), утворюють 4 групи контактів : S2.1- імпульсні контакти, які утворюють імпульси постійного струму|току| відповідно до набраної цифри; S2.2- шунтуючі зайві імпульси; S2.3- що шунтують розмовну частину|частку| апарату; S2.4 – що шунтують окремо телефон для усунення 1го| і останнього клацання|натиснення| в телефоні.

Примітка. У останніх випусках апаратів ТА-72, проведена модернізація схеми включення і конструкції номеронабирача, яка полягала в тому, що контакти S2.2 і S2.3 не використовуються, а контакт S2.4 служить для шунтування розмовної частини апарату, контакти S2.1 – (імпульсні) -т.е. служать для утворення імпульсів набраного номера.

Кулачек- переривник(6) - обертаючись, перериває імпульсні контакти утворюючи імпульси постійного струму|току|. Імпульсна шайба(7) -впливає| на кулачек-| переривник, примушуючи|заставляти| його переривати імпульсні контакти. Відцентровий регулятор|регулювальник| швидкості(10) - дозволяє регулювати швидкість посилки|посилання| імпульсів при зворотному ході пальцевого диска.

При заводі пальцевого диска спіральна пружина закручується, окремі шестерні обертаються, проте|однак| імпульси не утворюються, за рахунок особливості конструкції НН., контакти S2.4 замикаються і шунтують розмовні прилади .

При зворотному ході диска, пружина розкручується, передається обертальний рух всім шестерням при цьому імпульсна шайба і куркульок переривник забезпечують переривання імпульсних контактів S2.1 відповідно до набраної цифри, одночасно відцентровий регулятор|регулювальника| регулює швидкість видачі імпульсів 10+-1 им/с.

Рисунок 8.2.2 Кінематична схема номеронабирача від апарату ТА-72

Часова діаграма і параметри імпульсів дискового НН

Таким чином, інформація про номер передається на АТС у вигляді серії імпульсів постійного струму. Між сусідніми серіями має бути достатньо великий проміжок часу (міжсерійний час), який дозволяє приладам АТС відокремлювати одну цифру номера, що набирає, від іншої.

Для правильної роботи АТС дисковий номеронабирач (ННД) повинен забезпечувати стабільність посилки|посилання| імпульсів з|із| частотою:

f=1/T=10±1 имп/с і постійне співвідношення між часом розмикання tр і часом замикання t3 імпульсного контакту.

Період одного імпульсу обчислюється за формулою:

(Т=tр+tз=100 мс). (1.13)

Відношення tр до tз називається імпульсним коефіцієнтом.

Kи=tр/tз=1,6 (1.14)

Для дискових номеронабирачів імпульсний коефіцієнт (Ки) прийнятий рівним Ки=1,6 (tр~61,5 мс і t з? 38,5 мс) з допустимими відхиленнями в межах від 1,4 до 1,7. Мінімальний міжсерійний час ННД складає 500 мс. На рисунку 8.2. 3 показана тимчасова діаграма роботи імпульсних контактів ННД при наборі двозначного номера 31.

Рисунок 8.2.3 Часова діаграма роботи імпульсних контактів ННД при наборі 2х| значного| номера 31

Електронні імпульсні НН

В даний час|нині| розроблені і широко використовуються спеціалізовані ІМС для імпульсного і частотного способу набору номера .

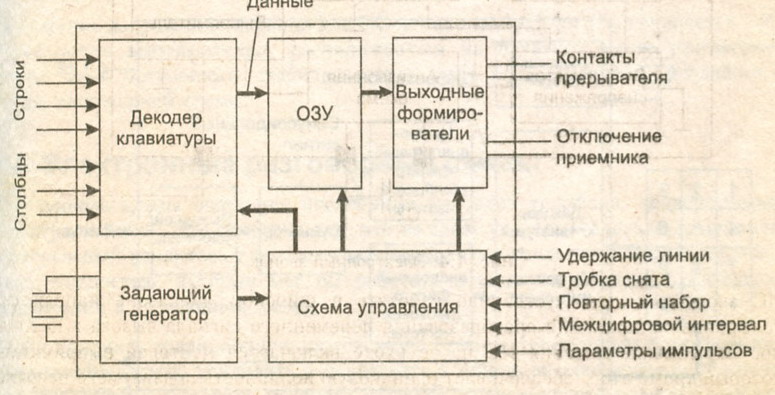

|Для того, щоб повністю замінити громіздкий механічний набірний вузол (Електронний імпульсний номеронабирач повинен виконувати дві основні функції: переривати струм в лінії з потрібною частотою і на певні інтервали часу, а також відключати приймач телефону під час набору номера, пристрій простої ІМС імпульсного номеронабирача показаний на рисунку 8.2.4 ІМС містить п'ять основних вузлів: декодер клавіатури, оперативний пристрій (ОЗУ), що запам'ятовує, задаючий генератор, схему управління і вихідні формувачі.

Кнопкова клавіатура виробляє сигнал вибору рядка і вибору стовпця, поєднання цих сигналів однозначно визначається натиснутою|натискувати| клавішею. Логічні рівні рядкового і стовпцового| сигналів перетворяться схемою декодера в двійковий код для кожної натиснутої|натискувати| клавіші. Ці дані заносяться в ОЗУ, оскільки можна натискати|натискувати| на клавіші набагато швидше, ніж ІС вырабаты­вает| імпульси набору.

Для повної|цілковитої| імітації імпульсного набору до складу ІСНН включені два каска­да-формувача|, які або управляють роботою імпульсного і розмовного ключів|джерел|, або виконують їх роль і є напівпровідниковими ключами|джерелами| на транзисторах. Схема управління координує роботу окремих вузлів ім­пульсного| НН: декодера клавіатури, ОЗУ і вихідних формувачів. Основ­нимі сигналами, які поступають|надходять| на схему управління, є|з'являються|: "утримання лінії" (HOLD|), "трубка|люлька| знята", "повторний набір", "міжцифровий інтервал" і "параметри імпульсів".

Сигнал HOLD| забороняє генерацію імпульсів набору. При цьому лінія спеці­альним| пристроєм|устроєм|, що не входить до складу даної ІС, утримується|стримується| в навантаженому | стані|достатку| навіть при покладеній на важіль трубці|люльці|. Сигнал "трубка|люлька| знята" повідомляє номеронабирач, що телефон підключений до лінії. Цей сигнал іноді|інколи| називається "Запитом виклику". Сигнал на вході повторного набору викликає|спричиняє| з|із| ОЗУ останній набраний номер. Відповідним сигналом на вході міжцифрового інтервалу (МЦІ) можна встановити тривалість паузи між набором окремих цифр в номері. І нарешті|урешті|, сигналом "параметри імпульсів" можна встановити необхідний імпульсний коефіцієнт для набор­нах| імпульсів, для цієї мети|цілі| до ІМС ЕНН підключається час задаючий ланцюжок, що складається з R,C| і визначає частоту внутрішнього генератора.

Рисунок 8.2.4 Структура ІМС ЕНН
