5 Порядок|лад| виконання роботи

5.1 Вивчити правила техніки безпеки при обслуговуванні АТСК

100/2000 в процесі виконання роботи.

5.2 Вивчити структурну схему маркера ГШ і алгоритм його роботи процес встановлення внутрішньостанційного з'єднання|сполучення|.

5.3 Ознайомитися з|із| конструктивним оформленням стативів| ГШ і ОС.

5.4 Визначити номери і розміщення основних реле в комплектах, регістрі|реєстрі| і маркерах в процесі встановлення контрольних з'єднань|сполучень|

5.5 Заповнити бланк звіту і усно відповісти на контрольні питання.

6 Зміст|вміст| звіту

6.1 Назва і мета|ціль| роботи.

6.2 Структурна схема маркера ГИ учбовою АТСК100/2000.

6.3 Алгоритм роботи МГИ в процесі встановлення внутрішньостанційного з'єднання|сполучення|.

6.4 Конструктивне оформлення обладнання|обладнання| стативів| АШ і РШ.

6.3 Таблиця назв і номерів реле, що спрацювали, в основних пристроях|устроях|

АТС в процесі встановлення контрольних з'єднань|сполучень|.

7 Контрольні питання

7.1 Пояснити яким чином здійснюється зв'язок статива| ГШ з|із| іншими

стативами| станції.

7.2 Вказати які пристрої|устрої| статива| ГШ підключаються до інших стативів|.

7.3 Перерахувати назву і призначення основних пристроїв|устроїв| маркера ГШ.

7.4 Пояснити роботу алгоритму МГИ при встановленні внутрішньостанційних

з'єднань|сполучень|.

7.5 Обгрунтувати кількість і тип|типа| МКС розміщених на стативе| ГШ.

7.6 Які деталі розміщені на платі запобіжників статива| ГШ.

7.7 Функції і призначення реле кодового приемо-передатчика| (КПП).

7.8 Призначення комплектів РСЛ, розміщених на стативе| ГШ.

7.9 Перерахувати основні етапи встановлення внутрішньостанційного з’єднання

7.10 Пояснити які реле визначника входів МГШ спрацюють при занятті

23 входу на ступені|рівні| ГИ.

7.11 Яким чином здійснюється обмін інформації між регістром|реєстром| і МГШ.

7.12 Призначення і склад автоматичної перевірочної апаратури АТСК.

7.13 Розшифрувати назву і вказати призначення плат ЗІУ і СВУ.

7.14 Які вимірювання|виміри| можна виконати на стативе| ОС.

7.15 Вказати сигнали що фіксуються на світловому табло статива| ОС.

7.16 Призначення плати лічильників на стативе| ОС.

8 Методичні вказівки до виконання роботи.

8.1 Правила техніки безпеки при обслуговуванні атск

100/2000 В процесі виконання роботи.

Для надійної роботи станції і захисту обслуговуючого персоналу від небезпечної напруги|напруження| і струмів|токів| обладнання|обладнання| станції має бути надійно заземлене.

До обслуговування обладнання|обладнання| станції допускається обслуговуючий персонал, що має певну кваліфікацію і допуск|допущення| до роботи по ступеню|мірі| електробезпеки не нижче за 3й| групи.скается обслуживающий персонал, имеющий определенную квалификацию и допуск к раборе по ст

Забороняється проводити|виробляти| монтажні і регулювальні роботи на стативах| під струмом|током|. Для знеструмлення певного пристрою|устрою| необхідно заблокувати його і зняти індивідуальний запобіжник. При цьому заміну запобіжників необхідно проводити|виробляти| однією рукою.

Користуватися справним інструментом і електопаяльніками| з|із| напругою|напруженням| на 42В|. Для роботі на висоті використовувати драбину стандартного зразка|взірця| з|із| гумовими накладками.

Дотримувати ТБ при роботах в кросі: не можна проводити|виробляти| чищення|чистку| розрядників під час грози. Необхідно фіксувати абонентські лінії в яких є|наявний| пошкодження|ушкодження| «повідомлення|сполучення| з|із| 220В|», червоними заглушками, із|із| записом в журналі|часописі|.

8.2Структурнуя схему маркера ГШ і алгоритм його роботи в процес встановлення внутрішньостанційного з'єднання|сполучення|.

Дія маркерів і їх структурні схеми в основному визначаються режимом шукання, використовуваним при встановленні з'єднання|сполучення| на обслуговуваному маркером ступені|рівні|. Всі маркери обслуговують виклики по системі з|із| очікуванням|чеканням|, тобто якщо виклик приходить в мить, коли маркер зайнятий|позичати|

встановленням попереднього з'єднання|сполучення|, то виклик чекає звільнення|визволення| маркера.

Основна функція ступеня|рівня| ГШ - це вибір певного напряму|направлення| з'єднання|сполучення| для внутрішньостанційного або зовнішнього зв'язку.

Кількість необхідних ступенів|рівнів| ГШ залежить від ємністі|місткості| АТС і мережі|сіті| на

якою вона розташована|схильна|. Оскільки кількість напрямів|направлень| на ступені|рівні| ГШ обмежена, може опинитися, що в один ступінь|рівень| ГШ не можна включити всі необхідні напрями|направлення|. Допустимо, що на АТС ємкістю|місткістю| 2000 номерів, яка розташована|схильною| на МТМ з|із| чотиризначною нумерацією, блоки ГШ мають не більше 10 напрямів|направлень|. Кількість сотенних груп на такій АТС дорівнює 20. Оскільки 20 напрямів|направлення| включити у вживані блоки ГШ неможливо, то встановлюють послідовно два ступені|рівні| - 1ГШ| і 2ГШ|.

1) визначає номер обслуговуваного| входу; 2) обмінюється інформацією з|із| регістром|реєстром| для аизначення| необхідного напряму|направлення| ступеня|рівня| ГШ; 3) пробує|випробовує| і вибірає| вільний з’єднувальний шлях|колія| через комутаційний блок; 4) включає електромагніти МКС. ГШ

Структурна схема МГШ представлена|уявляти| на рисунку 8.2.1

Такий маркер ГШ виконує наступні|слідуючі| функції :

ГШ

Н1

Н2

Н3

200 А В

ШК

40 30

ФН

ПУ

ОВ

МГИ

РП

КУ

КПП

МГШ

Рисунок 8.2.1 Структурна схема маркера ГИ.

Реле визначника входу (ОВ) визначає вхід, по якому поступає сигнал заняття .Через контакти реле ОВ готуються ланцюгу проби ПЛ, доступних зайнятому входу, і ланцюгу включення утримуючого магніта ланки А і підключення до входу КПП.

30 входів блоку ГИ розбиті на 6 груп (реде| (Д1-Д6) по 5 входів в кожній групі (реле Е1-Е5) .Номер входу, що зайнявся, визначається спрацьовуванням 2х| реле (Д і Е) згідно таблиці 8.2.1

Таблиця 8.2.1 Визначення входу ОВ, що зайнявся, спрацьовуванням реле Д, Е.

Реле	Д1	Д2	Д3	Д4	Д5	Д6
Е1	1	6	11	16	21	26
Е2	2	7	12	17	22	27
Е3	3	8	13	18	23	28
Е4	4	9	14	19	24	29
Е5	5	10	15	20	25	30

Розподільник переваги (РП) забезпечує підключення маркера ГШ тільки до одного входу у випадку, якщо сигнал заняття поступає одночасно по декількох входах, а так само вибір ПУ одного виходу і однієї промлинии.

Зібраний|повизбирувати| по кільцевій схемі (без початкового|вихідного| стану|достатку|) на реле Х (Х1-Х5) і реле У|біля|(У1-У4), забезпечує 4, 5 і 20 положень|становищ|.

Кодовий приймач (КПП) служить для передачі команд з маркера в регістр і отримання інформації про номер (коді) напряму в блоці ГИ полярно-числовим кодом. Маркер може запитати з регістра одну, дві, три цифри номера необхідні для визначення напрями. ( у л.р напрям внутрішньостанційному зв'язку вибирається по 3м цифрах номера).Содержит 5 реле С1-С5, ПР передавача і 6 реле (К1-к6) приймача, а так само електронне поляризоване реле ЕПП. Послідовність роботи реле КПП при передачі запитів і прийомі з регістра різних цифр номера вказана в таблиці 8.2.1 попередньою лаб.работе). Фіксатор напряму (ФН) за отриманою з регістра інформацією визначає групу виходів блоку ГИ, в яку включені лінії необхідного напряму і підключає їх до пробного пристрою. В даному випадку виконання лабораторної роботи ФН по 3м першим цифрам номера «511» вибиратиме 1е напрям тобто спрацює реле Н1.

Пробний пристрій (ПУ) для зменшення часу проводить одночасну пробу всіх проміжних ліній, доступних входу, що зайнявся, і групу витікаючих ліній вибраного напряму. Містить 20 пробних реле П1-П20, які спрацьовують одночасно (якщо все вільно), а потім одне з них блокується через РП .

Контрольний пристрій(КУ), який стежить тільки за тривалістю заняття маркера. Якщо ця тривалість перевищує час заняття справного маркера при встановленні з'єднання, контрольний пристрій примусово звільняє маркер і повідомляє про його несправність. Містить 4 реле технічної витримки часу ТВ1-ТВ4, які спрацьовують один за одним, визначаючи час роботи МГШ, якщо за цей час МГШ не встигне встановити з'єднання, то він вважається за несправного.

Проба всіх ліній проводиться|виробляє| без підключення до них входу через комутаційний блок ступеня|рівня|, тобто в обхід його, по спеціальних проводах. Якщо при пробі опиниться дещо-вільних виходів або доступних ПЛ, то за допомогою РП забезпечується| заняття тільки|лише| одного виходу і однієї ПЛ. Через контакти реле, що спрацювали в схемі ОВ, ПУ і ФН, включаються відповідні вибираючі і утримуючі магніти МКС ланок А і В. После цього МГШ подає команду в регістр|реєстр| про спосіб передачі подальших|наступних| цифр і звільнюєть­ся|. Вибираючі магніти вимикаються|виключають|, а утримуючі блоку­ються|, отримуючи|одержувати| живлення|харчування| з|із| ШК через власні головні контакти. Після|потім| звільнення|визволення| МГШ розподільник переваги| міняє|змінює| порядок|лад| обслуговування входів, черговість проби ПЛ і Вих.Л в напрямі|направленні| і порядок|лад| підключення груп ліній напряму|.

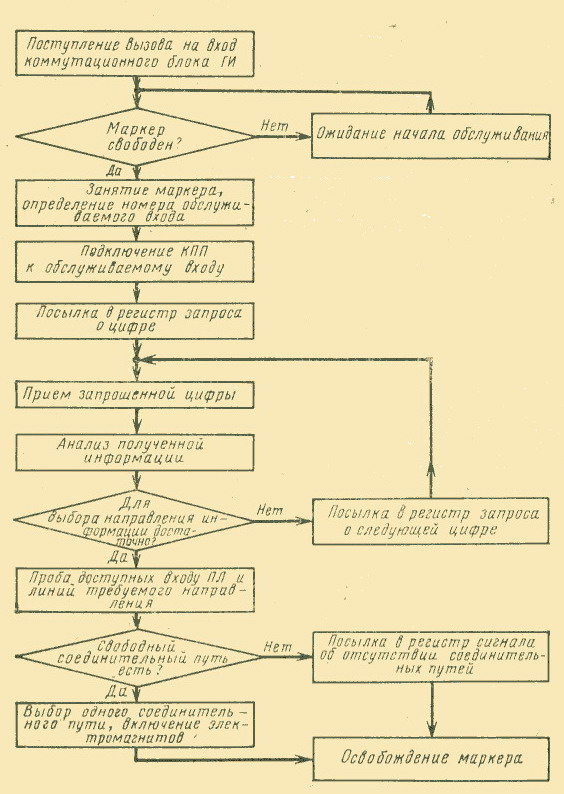

Алгоритм роботи МГИ показаний на рисунку 8.2.2

Рисунок 8.2.2 Послідовність дій маркера ГИ (МГИ)
