8 Методичні вказівки до виконання роботи.

8.1 Правила техніки безпеки при обслуговуванні атск 100/2000 в процесі виконання роботи.

Для надійної роботи станції і захисту обслуговуючого персоналу від небезпечної напруги|напруження| і струмів|токів| устаткування|обладнання| станції має бути надійно заземлене.

До обслуговування устаткування|обладнання| станції допускається обслуговуючий персонал, що має певну кваліфікацію і допуск|допущення| до роботи по ступеню|мірі| електробезпеки не нижче за 3й| групу.скается обслуживающий персонал, имеющий определенную квалификацию и допуск к раборе по ст

Забороняється проводити|виробляти| монтажні і регулювальні роботи на стативах| під струмом|током|. Для знеструмлення певного пристрою|устрою| необхідно заблокувати його і зняти індивідуальний запобіжник. При цьому заміну запобіжників необхідно проводити|виробляти| однією рукою.

Користуватися справним інструментом і електопаяльниками| з|із| напругою|напруженням| на 42В|. Для роботі на висоті використовувати драбину стандартного зразка|взірця| з|із| гумовими накладками.

Дотримувати ТБ при роботах в кросі: не можна проводити|виробляти| чищення|чистку| розрядників під час грози, фіксувати абонентські лінії в яких є|наявний| пошкодження|ушкодження| «повідомлення|сполучення| з|із| 220В|», червоними заглушками, із|із| записом в журналі|часописі|.

8.2 Структурна схема учбової установки атск100/2000 в процесі

встановлення внутрішньостанційного з'єднання|сполучення|.

Склад і призначення основних пристроїв|устроїв|

АТСК100/2000 застосовується на СТМ як ОС, УС, ЦС, а так само як установчі| АТС. Мінімальна ємність|місткість| 100 номерів, максимальна 2000. АТС побудована|спорудити| з використанням уніфікованих 2х| і 3х| позиційних МКС, реле типу|типа| РПН, РЕС-14, діодів і транзисторів. Напруга|напруження| живлення|харчування| =60В.

Структурна схема навчальної АТСК100/2000 представлена|уявляти| на рисунку 8.2.1

Схема містить|утримує| 3 ступені|рівні| шукання: АШ (абонентського шукання); ГШ (группо-|

вого| шукання); РШ (регістрового шукання).

АШ блок ємкістю 100№, має параметри 100*60*20*20, розміщений на 1м стативе. При витікаючому зв'язку підключає АК, що зайнявся, до вільного ШК через 2 ланки (А і В). При вхідному зв'язку, через 3 ланки (З, В, А) відшукує 2 останніх цифри номера.

ГШ блок має параметри 30*40*200 так само розміщений на 1м стативе, використовується для вибору необхідного напряму внутрішньому або зовнішньому зв'язку.

РШ блок має параметри 20*5 – використовується для вільного підключення ШК, що зайнявся, до РА.

Окрім|крім| ступенів|рівнів| шукання використовуються релейні комплекти: АК, ШК.

АК абонентський комплект – складається з 2х реле РПН: лінійного (Л), і розділового (Р), і служить для прийому виклику від абонента, включення сигналу «зайнято» при відбої.

ШК шнуровий комплект- побудований на 9ти реле РПН і виконує функції:

живлення|харчування| мікрофону абонента А і Б; утримання утримуючих електромагнітів МКС ступенів|рівнів| АШ і ГШ під час розмови; посилки|посилання| сигналів «ПВ» і «КПВ», прийом сигналів «відбій» від абонентів А і Б.

До пристроїв|устроїв| АТС, що управляють, відносяться маркери МАШ; МГШ; МРШ: і абонентський регістр|реєстр| (АР).

МГШ (маркер абонентського шукання) - управляє роботою ступеня АШ при встановленні витікаючих з'єднань, що входять. Складається з наступних

блоків: АО (абонентський визначник) - побудований за матричним принципом містить|утримує| реле 10 десяткових| реле Д (Д1-Д0); і 10 одиничних|поодиноких| реле Е

(Е1-Е0) і служить для визначення лінії з|із| якою поступив|вчинив| виклик

Наприклад: під час вступу виклику по Ал№47 в АТ спрацюють реле

Д4 і Е7.

-ПУ (пробний пристрій) - служить для виконання паралельної проби промлиний між ланками А і В, так само промлиний між ланками

С|із| і Д при вхідному зв'язку, виходів на ланці В; містить|утримує| 6 реле групової проби (Г1-Г6) і 4 реле індивідуальної проби (П1-П4).

- ОВ (визначник входів)- визначає № входу, що зайнявся, на ланці С

при вхідному зв'язку на ступені|рівні| АШ. Побудований|спорудити| за лінійним принципом

містить|утримує| 20 реле (Л1-Л20).

- КПП (кодовий приемо-передатчик) – служить для обміну інформацією

Між регістром|реєстром| і маркерами полярно-числовим кодом. Має 5 реле

передавача (С1-С5) і 6 реле кодового приймача (К1-К6).

-ФН (фіксатор напряму) - виконує функції АО при вхідному зв'язку, визначаючи номер абонентської лінії абонента, що викликається (ТА Б).

МГШ (маркер групового шукання)- управляє комутацією на ступені ГШ.

Містить|утримує| наступні|слідуючі| блоки:

- ОВ (визначник входів)- визначає № входу, що зайнявся, на ланці А

ступені|рівні| ГШ, містить|утримує| 5 реле Д (Д1-Д5) і 6 реле Е (Е1-Е6).

- ПУ (пробний пристрій) - служить для проби промлиний між ланками А і В, виходів на ступені ГШ .Мистить 20 реле (П1-П20).

- КПП (кодовий приемо-передатчик), виконує функції обміну інформації між МГШ і АР.№ реле КПП/передатчика і КПП/пріємника/ вказані в табл. 8.2.1

-ФН(фіксатор напряму) – служить для вибору напряму на ступені ГШ по 1й ; 2м або 3м цифрам номера. Містить 20 реле (Ф1-Ф20).

МРШ (маркер регістрового шукання)- управляє комутацією на ступені РШ.

Містить|утримує| два основні блоки.

- ОВ(визначник входів)-определяет № ШК, що зайнявся.

- ПУ (пробний пристрій) -пробует (вибирає) вільний регістр.

РА (регістр абонентський) – служить для подачі сигналу « відповідь станції»

для реєстрації, фіксації абонентського номера, а так само видачі окремі

цифр номера полярно-числовим способом в маркери при внутрішньостанційному з'єднанні|сполученні| або батарейними імпульсами при міжстанційному зв'язку на декадно-крокові АТС або АТСК 50/200. Містить|утримує| наступні|слідуючі| блоки:

- ПСУ (приймально-рахунковий пристрій). Служить для прийому і підрахунку імпульсів набору номера. Має рахункову схему яка складається з 6

рахункових реле (Р1-Р6). Код реєстрації представлений|уявляти| в таблиці 8.2.1

- ФС (фіксуючі схеми) – служать для фіксації окремих цифр номера .

Для 5ти| значного| регістра|реєстру| кількість фіксуючих схем рівна 4м|.

Кожна фіксуюча схема складається з 4х| реле (Ф1, Ф2, Ф3, Ф5), Код

фіксації вказаний в таблиці 8.2.1

Таблиця 8.2.1 Код реєстрації, фіксації і роботи реле КПП

Цифри	1	2	3	4	5	6	7	8	9	10
Рахунков пристрій	Р1	Р2	Р3	Р4	Р5	Р1,Р6	Р2,Р6	Р3,Р6	Р4,Р6	Р5,Р6
Фіксуюч. Пристрій	Ф1	Ф2	Ф3	Ф1,ф3	Ф2,Ф3	Ф1,Ф5	Ф2,Ф5	Ф3,Ф5	Ф1,Ф3 Ф5	Ф2,Ф3 Ф5
КПП /передав/	С1,С2,С3 С4,С5.	С1,С2 С3,С4	С1,с2 С3	С1,С2	С1	С1,С2,С3 С4,С5,ПР	С1,С2 С3,С4,ПР	С1,С2 С3,ПР	С1,С2 Пр	С1,ПР
КПП /приемн/	К1,К2,К3 К4,К5.	К1,К2 К3,К4	К1,К2 К3	К1,К2	К1	К2,К3,К4 К5,К6.	К2,К3,К4 К5	К2,К3 К4	К2,К3	К2

- КПП (кодовий приемо-передатчик), виконує функції обміну цифрової інформації між АР(абонентським регістром) і маркерами.

- ПБІ(передавач батарейних імпульсів)-для видачі інформації з АР.

Основні етапи встановлення внутрішньостанційного з'єднання|сполучення|

1 При знятті трубки|люльки| з|із| ТА А спрацьовує реле Л АК, займається маркер МАШ.

У МАШ займається АО він визначає номер абонентської лінії з|із| якою поступив|вчинив| виклик і включає пробний пристрій|устрій| (ПУ) яке вибирає вільну промлінію| і вільний вихід до ШК, а так само включає ел|ектромагніти МКС на ступені|рівні| АШ.

2 Далі займається ШК він з|із| допомогою МРШ підключається до з|із| вільному абонентському регістру (АР)|реєстру|.

3 За тим займається абонентський регістр|реєстр| (АР), він видає в ТА А сигнал «ОС», приймає, регіструє з|із| допомогою ПСФУ, цифри набору номера. кожна цифра номера фіксуються в своєї фіксуючій схемі, окрім|крім| останньої, оскільки вона фіксується рахунковою схемою.

4 Після|потім| цього займається вхід ГШ. До нього підключається МГШ, він визначає № входу (за допомогою ОВ), що зайнявся, підключає КПП, який запрошує в АР 1у| цифру номера полярно-цифровим кодом, аналогічно запрошується 2а| і 3я| цифра номера. На підставі розшифровки прийнятої інформації КПП, вибирається потрібний напрям|направлення| за допомогою ФН. На останньому етапі включаються електромагніти МКС.

5 Займається вхід на ланці С ступеня|рівня| АШ до нього підключається МАШ, його визначальник входів (ОВ) за допомогою КПП приймає 2 останніх цифри номера. В результаті АО визначає № лінії ТА Б, включає електромагніти МКС на 3х| ланках ступеня|рівня| АШ.

6 Далі з|із| ШК Убік ТА-Б подається сигнал «ПВ» (f=25Гц|, U=110В| ), убік ТА-А подається сигнал «КПВ».

7 Після|потім| зняття трубки|люльки| з|із| ТА-Б (відповідь абонента), схема АТС переходить в розмовний стан|достаток|.

8 Після закінчення розмови один з абонентів кладе трубку|люльку| на апарат сигнал «відбою» приймається ШК розмовний тракт (розсипається), сигнал «зайнято|позичати|» 2му| абонентові подається з|із| (свого) АК.

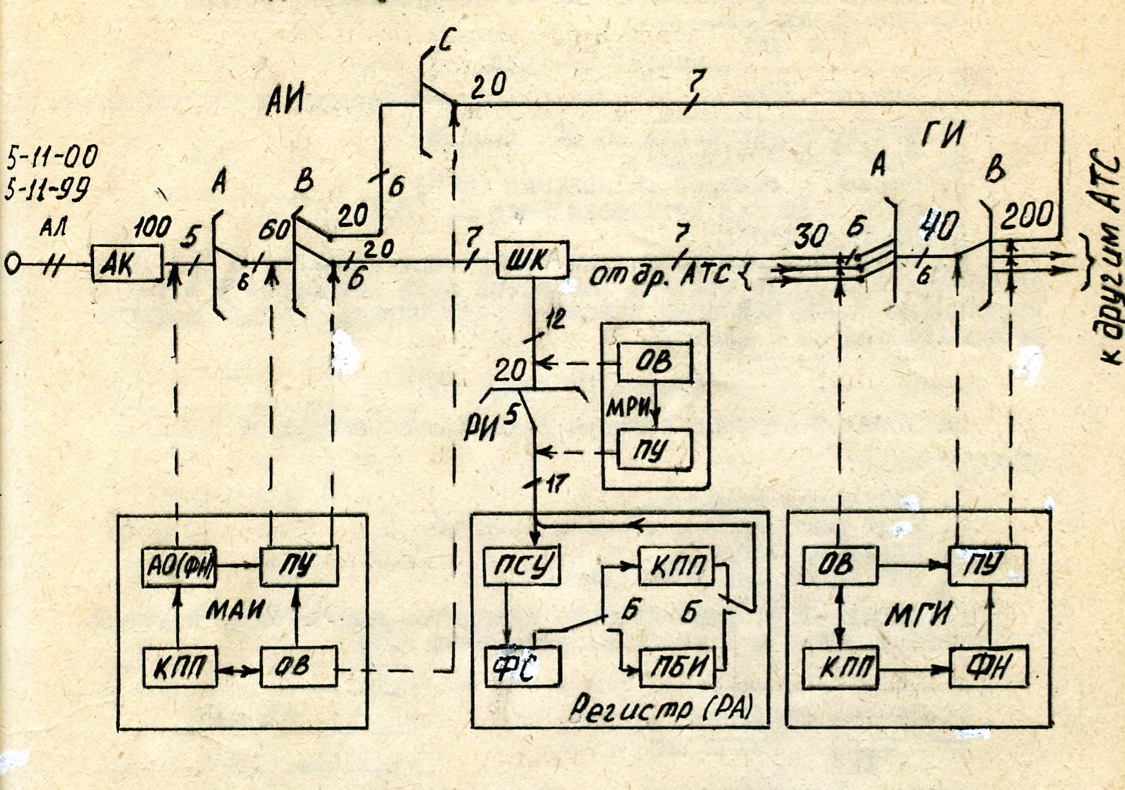

Рисунок 8.2.1 Структурна схема навчальної АТСК100/2000.

Послідовність роботи блоків в основних етапах схеми АТСК100/2000 представлена|уявляти| в таблиці 8.2.2

Таблиця 8.2.2

№ етапу	Назва етапу	Перелік, блоків які працюють на АТСК100/2000
1	Заняття, підключення АК до ШК	АК; АЛ: АТ, ПУ, електро-| магніти МКС АШ, ШК
2	Підключення АК до АР	ШК, МРШ:ОВ, ПУ, Ел.маг МКС РШ, РА
3	Набор номера	«Ос»,РА, РШ, ШК,АШ,АК,ТА-А НН, ТА-А-РА: ПСУ,ФС
4	Встановлення з'єднання|сполучення| на ступені ГШ	ШК, МГШ: ОВ, КПП/пер/,(запит в РА), 3 цифри в КПП(МГш), ФН, МКС ГШ
5	Встановлення з'єднання|сполучення| на ступені АШ	Ланка С|із| (АШ),МАШ|: ОВ, КПП/пер/(запит в РА) Передача 2 |останніх цифр номера.КПП/пр/, АО(ФН) МКС АШ.
6	Посилка|посилання| сигналів «ПВ» І «КПВ»	«ПВ»,ШК,АШ, АК, АЛ, ТА-Б «КПВ»,ШК, ГШ, АШ, АК, АЛ, ТА-А
7	Відповідь ТА-Б розмовний стан	ТА-Б,АЛ, АК, АШ, ГШ, ШК ТА-А,АШ,ШК, ГШ, АШ, АК,АЛ, ТА-Б.
8	Відбій ТА-Б	ТА-Б,АЛ, АК, АШ, ГШ, ШК, розмовний тракт відключається, «занято», з АК,АЛ, ТА-А.
