8.6 Конструкція, параметри, принцип роботи різних герконовых| реле. Перевірка працездатність і вимірювання|вимір| споживаного струму|току| на макеті.
Реле з|із| герметизированим| контактом (геркон|) на замикання (рисунок 8.6.1а) є двома плоскою пружиною, виготовленою з|із| пермалоя|

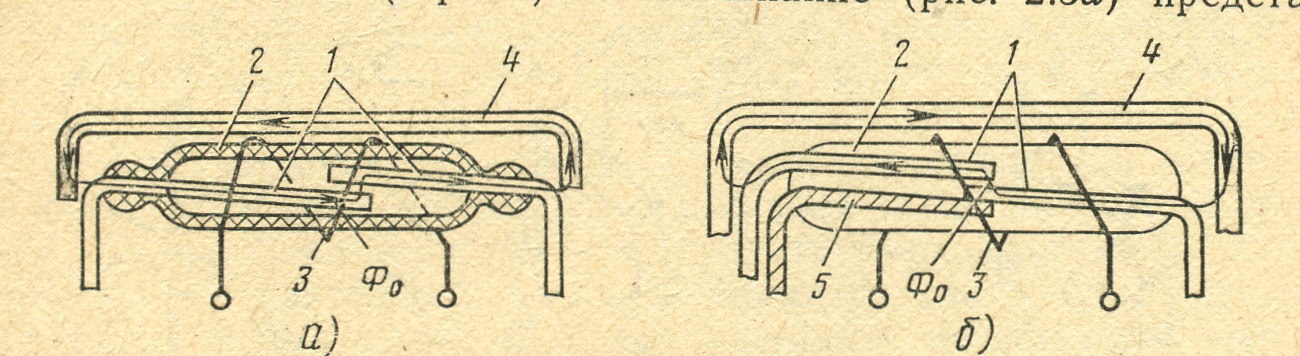

Рисунок 8.6.1 Герконові реле на замикання (а) і перемикання (б)
(сплаву залізоникеля з|із| високою магнітною проникністю і малою залишковою намагніченістю). Пружини повністю|цілком| ізольовані від навколишнього середовища, для чого поміщені в заполвнений| інертним газом, скляний балон 2. Діаметр балона 3—5 мм, довжина 30—50 мм. Пружини розташовані|схильні| так, що їх внутрішні кінці, покриті тонким шаром золота, мають невелике| перекриття. Такі геркон| (або їх групу) розміщують внутри| котушки|катушки| з|із| обмоткою 3, поміщеною у феромагнітному корпусе| 4; останній виконує роль магнітопровода і екрану. Такий пристрій|устрій| називається герконовим| реле.
При проходженні струму|току| через обмотку 3 виникає магнітний потік, який замикається через корпус 4 і контактні пружини 1. Під дією разности| магнітних потенціалів в зазорі контактні пружини 1 притягуються| один до одного, утворюючи електричний контакт. При виключенні струму|току| пружини під дією сил пружності розмикаються|.
Герметизований контакт на перемикання (малюнок 2.2.4 6), кроме| двох рухомих|жвавих| пружин з|із| пермалою, має нерухому пружину 5, виготовлену з|із| немагнітного матеріалу. У исходному| стані|достатку| (за відсутності струму|току| в обмотці) вільний кінець нижньої рухомої|жвавої| пружини притиснутий силою|силоміць| пружності до неподвижної| пружини 5. При подачі струму|току| в обмотку 3 рухомі|жваві| пружини| намагнічуються, нижня рухома|жвава| пружина відривається від нерухомої пружини 5 і притягується до верхньої подвижної| пружини. При включенні|приєднанні| живлення|харчування| нижня| рухома|жвава| пружина| під дією сил пружності повертається в початкове|вихідне| положення|.
Герконовиє реле мають достатньо|досить| високу надійність (число| спрацьовувань до 1000000000), малий час спрацьовування і відпускання|, стабільний опір контакту і невелику потребляеєму| потужність. Найширше для цілей комутації використовуються герконовые| реле РЕС-43, 44, 46 і РЕС-55 .
Реле герметизоване з|із| магнітним блокуванням (РГМБ)
До герконовым реле іншого типу відносяться реле з магнітним блокуванням (РГМБ). У такого реле положення контактних пружин в стані спокою визначається дією магнітних потоків, що створюються магнітами його магнітної системи. Магнітна система РГМБ (рисунок 8.6.2а) містить кільцевий постійний магніт / з магнитоэласта з високою коэрцитивной силою (близько 1500 Э), потокоподводы 2 з магнитомягкого заліза, змінний магніт 3 із змінним напрямом залишковій намагніченості (близько 40 Э), контактні пружини геркона 4 і котушку з обмоткою 5.
Хай, наприклад « початковому стані змінний магніт 3 має полярність, показану на мал. 2.5а. В цьому випадку магнітні поля, що створюються змінним і постійним магнітами, в зазорі контактів направлені зустрічно, і контакти будуть в розімкненому положенні. Якщо в результаті пропускання

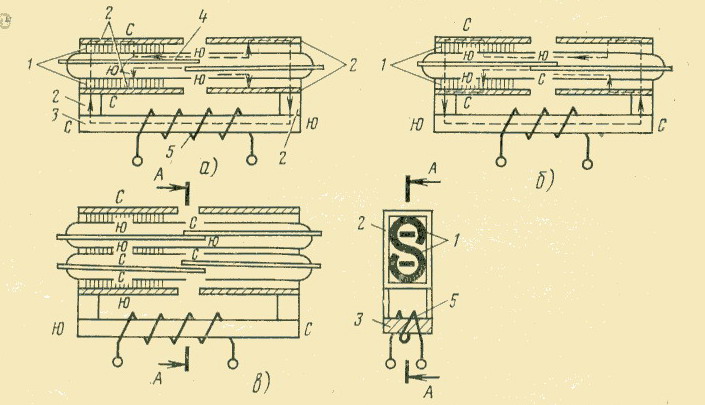

Рисунок 8.6.2 Принцип дії реле РГМБ.
струму по обмотці 5 змінний магніт змінить свою полярність (мал. 8.6.2), то магнітні поля в зазорі контактів геркона діятимуть згідно, і його контакти замкнуться. Оскільки утримання контактів в стані спокою або в робочому стані забезпечується за рахунок залишкової намагніченості змінного магніта, то для перемикання контактів досить подавати в обмотку короткочасні імпульси струму відповідної полярності. Якщо достоянному магніту надати форму вісімки (мал. 2.5е), то в зазорі між .контактами одного геркона поля магнітних потоків постійного і змінного магнітів збігатимуться, як, наприклад, у верхнього геркона, в зазорі іншого — направлені зустрічно, як у нижнього геркона. Таким чином в одному реле можна отримати контакти на розмикання і замикання.
Реле поляризоване спеціальне (РПС-52)
Широко застосовується в КЕАТС «Квант». Має в структурі магнітного ланцюга|цепу| постійний магніт, по цьому реагує на полярність напруги|напруження|, що подається (U=27В|). Може бути 2х| типів РПС-52 з|із| 2ма| герконами| на замикання і РПС-54 з|із| 4мя| герконами| на замикання.
Герконовоє реле RGK|
Так само широко використовується в КЕАТС «Квант» як реле що комутує колоколообразний| імпульс при створенні|створінні| точки комутації в МФС 8*8. Особливістю цього реле є|з'являється| те, що геркон| цього реле здатний|здібний| комутувати струм|тік| величиною 10-12А|. Має стандартну конструкцію, відповідну рисунку 8.8.1а. Буває 2х| різновидів
RGK-1| з|із| 1й| контактною групою; RGK-2| –с| 2мя| контактними групами.
Напруга|напруження| живлення|харчування| =27В.
Герконовиє реле РЕС-43; РЕС-44; РЕС-55 (Реле електрозв'язку спеціальне)
Широко застосовуються в техніці зв'язку. Мають стандартний пристрій|устрій| і принцип дії відповідний рисунку 8.6.1а. Особливістю реле
РЕС-43 наявність 2х| обмоток| і 2х| герконов| на замикання (рисунок 8.6.3а) .Реле РЕС-44 містить|утримує| 1 геркон| на замикання. Реле РЕС-55А і РЕС-55Б має менші розміри, циліндрову форму, при цьому РЕС-55А має 1геркон| на замикання, РЕС-56Б містить|утримує| 1ну| контактну групу на перемикання
(рисунки 8.6.1б; 8.6.3б)
Рисунок 8.6.3 Зовнішній вигляд герконових| реле
а)Реле РЕС-43; би) Реле РЕС-55Б
Малогабаритне реле ЕСК
Розроблено фірмою «Сименс» (Німеччина) і вживане на учрежденческих телефонних станціях типу ЕСК-400Е (Болгарія). Малогабаритне багатоякірне реле ЕСК розмірами 38x18X18 мм містить чотири контактні групи з парними циліндровими контактами, суміщеними з якорем (рисунок 8.6.4,а). Усередині загальної обмотки розташовано чотири якорі Я1—я4 з феромагнітного матеріалу з рухомими контактами 1, 3, 5, 7. Нерухомі контакти 2, 4, 6, 8 розміщені в магнітних зазорах на гнучких пружинах. Контакти реле виконані з срібла і паладію. При подачі струму на обмотку створюється магнітний потік, який замикається через систему сердечників C1—С4, внаслідок чого яко-ри Я1—я4 притягуються до сердечників. При цьому циліндрові контакти рухомих пружин прослизають по поверхні нерухомих контактів, розташованих в торці сердечників, що сприяє самоочищенню контактів від окисної плівки і забруднень. Малі відстані переміщення якоря, невелика товщина і маса контактних пружин (0,4 грама), а також постійну направлену дію магнітного поля забезпечують високу швидкість спрацьовування реле (2 мс) і виключає вібрацію контактів.
При виключенні струму якори Я1—я4 під дією поворотної пружини повертаються в початкове положення і контакти розмикаються. Контактна система реле ЕСК не вимагає герметизації. Термін служби реле не менше (1—8) *108 спрацьовувань. Завдяки відсутності масивного магнітопровода, звичайного для телефонних реле, реле ЕСЬК володіє низькою індуктивністю. Тому в контактах реле ЕСК не виникають перенапруження і електрична ерозія контактних поверхонь, що виключає необхідність в іскрогасних контурах в схемах станції.
П'ять реле ЕСК можуть об'єднуватися в загальну|спільну| конструкцію — релейний блок, використовуваний для комутації або управління. Однойменні неподвижні| контакти всіх п'яти реле блоку з'єднуються струмопровідними шинами, утворюючи універсальний комутаційний чотириьохпроводний| з'єднувач з|із| одним| входом і п'ятьма виходами (1X5X4), який може бути використаний або автономно або у поєднанні з іншими з'єднувачами (рисунок 8.6.4,6).

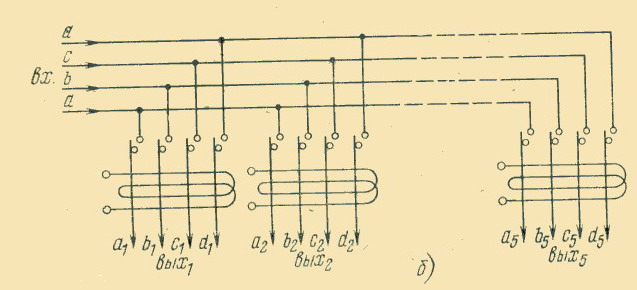

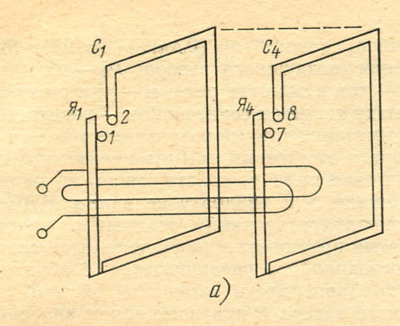

Рисунок
8.6.4 Реле типу|типа|
ЕСК
а) Принцип дії; б) Схема блоку з|із| 5ти| реле ЕСЬК
Правила перевірки працездатності і вимірювання|виміру| струмів|токів| герконовых| реле на макеті
- Ознайомитися з|із| конструкцією герконових| реле розміщених в лівій частині|частці| макету.
- Натиснути|натискувати| кнопку ГМР, вибравши для дослідження роботи герконовые| реле.
- Підключити обмотка реле РГМБ за допомогою монтажних проводів до джерела|| U =24В; По ланцюгу|цепу|: «Общ.»с ГН.2, а + 24В| з|із| ГН1.При цьому реле спрацьовує і включає лампочку. Для виключення цього реле необхідно подати на обмотку
наступні|такі| потенціали «Общ.» з'єднати з|із| ГН1, а +24В з|із| ГН2. При включенні|приєднанні| реле зміряти|виміряти| миллиамперметром| споживаний струм|тік|.
Реле РПС-52
- Підключити «общ|» з|із| гніздом|кублом| Гн4; +24В з'єднати з|із| Гн3. Лампа включається.
- Для виключення виконати зворотне підключення.
- При включенні|приєднанні| зміряти|виміряти| споживаний струм|тік|.
Реле RGK|, РЕС- 43; РЕС-44; РЕС-55.
-Для підключення обмоток| цих реле використовуються гнізда|кубла| (Гн5- Гн 12) на передній панелі макету до них необхідно підключити джерело струму|току| U =24В, будь-якою полярністю. При цьому необхідно зміряти|виміряти| і записати споживаний струм|тік| в мА|.
Реле ЕСК
- Аналогічним чином спочатку провести|виробляти| підключення, а потім вимірювання|вимір| споживаного струму|току| реле ЕСК. Використовувати гнізда|кубла| ГН13, ГН14.
За наслідками|за результатами| дослідження роботи заповнити таблицю 8.6.1
Таблиця 8.6.1 Досліджень роботи і вимірювання|виміру| струму|току| герконових| реле.
Тип реле |
РГМБ |
РПС
|
RGK
|
РЕС-43
|
РЕС-44
|
РЕС-55
|
ЕСК
|
Вкл. реле |
|
|
|
|
|
|
|
Викл.реле |
|
|
|
|
|
|
|
Потреб. струм|тік| (мА) |
|
|
|
|
|
|
|
