8.5 Конструкція, параметри, принцип роботи мфс.
Створення|створіння| на макеті різних точок комутації на МФС 8*8.
Багатократні герконові і ферридові з'єднувачі МГС і МФС виконується з окремих герконовых реле і є комутаційною матрицею, що має п входів, m виходів і провідність - К. (рисунок 8.5.1а,б). По горизонталі і по вертикалі обмотки окремих реле МГС з'єднуються послідовно, утворюючи загальні шини. Герконовоє реле, що знаходиться в точці перетину горизонтальних і вертикальних шин, спрацьовує при подачі на відповідну вертикаль і горизонталь імпульсу струму певної полярності. Утримання герконового реле в робочому стані здійснюється по спеціальному дроту і тому в МГС має місце значна витрата електроенергії (в даний час застосовуються рідко)
Багатократні ферридовые з'єднувачі (МФС) складаються з окремих ферридов створюючих комутаційну матрицю аналогічно МКС і МГС. У кожному горизонтальному і вертикальному ряду обмотки сполучені послідовно. Обмотки всіх горизонталей і обмотки всіх вертикалей запараллелены і сполучені один з одним (малюнок 8.5.2). Для управління роботою МФС використовується загальний імпульсний генератор, який може бути підключений до будь-якої горизонталі і будь-якої вертикалі. Спрацює тільки феррид, що знаходиться на перетині горизонтального і вертикального рядів по яких в даний момент пропущений струм. Після припинення імпульсу, що управляє, феррид, що спрацював, за рахунок залишкового намагнічення, залишиться в робочому стані без споживання струму, тобто забезпечується магнітне утримання встановленого з'єднання.
Для управління роботою феррида| необхідні імпульси струму|току| амплітудою 10 А і тривалістю 10-100 мкс|, визначуваною часом перемагнічування магнітної системи. Після|потім| припинення імпульсу, що управляє, рух контактних пружин до моменту замикання відбувається|походить| під дією залишкової магнітної індукції. При проходженні імпульсу струму|току| тільки|лише| через одну обмотку точки комутації (байдуже вертикальну| або горизонтальну|) відбувається|походить| перемагнічування сердечників| внаслідок чого контакти в цій точці комутації розмикаються|.

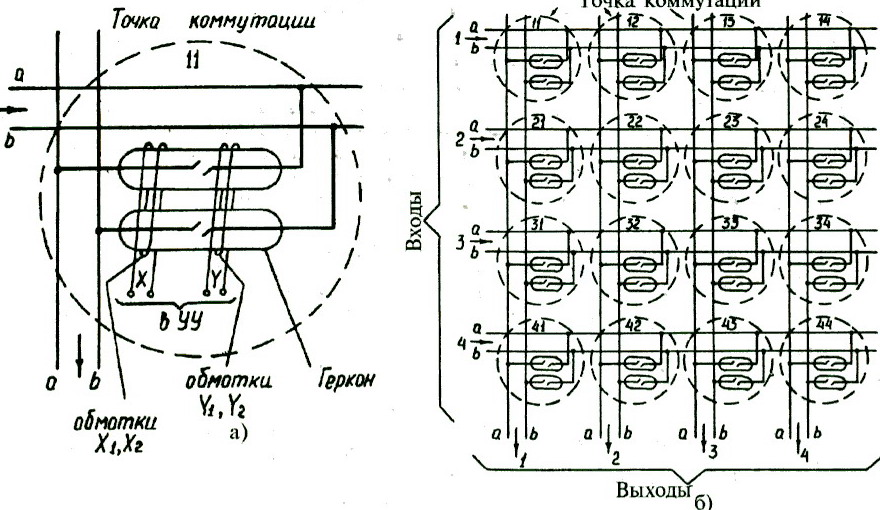

Рисунок 8.5.1 а)- Точка комутації МФС; би) матриця МФС 4*4
Рисунок 8.5.2 Включення|приєднання| обмоток| в МФС 8*8
Феррідовий з'єднувач МФС 8*8*2 застосовується в комутаційному полі КЕАТС «Квант». Він має параметри 8 входів, 8 виходів і 2х| проводну|провід| комутацію, відповідну рисунку 8.5.1а,б.данная матриця має 64 2х| проводні|провід| крапки|точки| комутації, нумерація яких на схемі малюнка 8.5.2 позначена 00-77.Что позначає|значить| 1я| цифра № горизонтального ряду|лави| (Г0-г7), а 2я| вертикального ряду|лави| (В0-в7) .Рядом вказані цифри № контактів роз'єму за допомогою якого ця матриця підключається до касети. Для включення|приєднання| будь-якої точки комутації (наприклад 11), необхідно подати одночасно від імпульсного генератора колоколообразний| імпульс величиною 10А| на 2 горизонтальних обмотки| (Х) і 2 вертикальні обмотки| У|біля|, включених послідовно через гнізда|кубла| Г1 і В1 і загальний|спільний| дріт|провід| вертикалі 0В| і горизонталі 0Г0 або 0Г1 (в даному випадку 0Г0) .
Дослідження МФС на макеті необхідно виконувати в наступній послідовності .
- Включити тумблер «мережа|сіть|», спалахує лампа контроль включення|приєднання| мережі|сіті|.
- Натиснути|натискувати| кнопу| «МФС», підключивши для дослідження МФС 8*8.
- Зібрати|повизбирувати| схему дослідження роботи МФС при комутації крапки|точки| «11», для цього монтажним дротом|проводом| необхідно з'єднати гніздо|кубло| «Г» (імпульсного генератора) з|із| гніздом|кублом| контактної планки «Г1» 1й| горизонталі. Загальне|спільне| гніздо|кубло|
«В1» (для МФС1) з'єднати з|із| гніздом|кублом| контактної планки «В1». При цьому, при натисненні кнопки «з'єднання|сполучення|», на перетині Г1 і В1 зажевріє світлодіод, вказуючий|показуючий| на створення|створіння| точки комутації (ТК) «11».
- Для виключення ТК «11» необхідно зняти один монтажний дріт|провід| і натиснути|натискувати| кнопку «скидання|скид|», при цьому світлодіод ТК «11» повинен згаснути|погасати|.
Досліджувати роботу МФС при створенні|створінні| точок комутації по індивідуальних завданнях|задаваннях| таблиці 8.5.1
Таблиця 8.5.1
№ТК |
11 |
22 |
33 |
44 |
55 |
66 |
77 |
№ гір. |
|
|
|
|
|
|
|
№ верт. |
|
|
|
|
|
|
|
Скидання ТК |
|
|
|
|
|
|
|
