7 Контрольні питання

7.1 Що позначають|значать| цифри вказуючі|показуючі| тип|типа| конкретного МКС.

7.2 Яка деталь визначає провідність комутації в МКС.

7.3 Яка мета|ціль| створення|створіння| 3х| позиційних МКС.

7.4 Чому 2х| і 3х| позиційні МКС називають уніфікованими.

7.5 Пояснити чому в МКС після|потім| спрацьовування утримуючого магніта (УМ|глузд|)

вибираючий магніт (ВМ) повинен відпустити.

7.6 Які електромагніти повинні спрацювати в МКС20*10*6 при комутації

5го| входу з|із| 8м| виходом.

7.7 Які електромагніти повинні спрацювати в МКС20*20*3 при комутації

15го| входу з|із| 18м| виходом.

7.8 Які МКС комутують швидше 2х| позиційні або 3х| і чому?.

7.9 Пояснити кількість і нумерацію точок комутації в МФС 8*8.

7.10 Основна відмінність|відзнака| герконовой| матриці 8*8 від ферридовой| 8*8.

7.11 Яка мінімальна і максимальна провідність комутації в МКС і

МФС.

7.13 Які електричні параметри колоколообразного| імпульсу для

включення|приєднання| точки комутації в МФС.

7.14 Яким чином необхідно вибрати 43 точку комутації в МФС 8*8.

7.15 Особливості конструкції поляризованих герконовых| реле.

7.16 Чим досягається підвищення терміну служби і надійності в реле ЕCK.

8.Методічеськиєї вказівки до виконання роботи.

8.1 Правила техніки безпеки в процесі виконання даної л.Р.

ЛУ по вивченню і дослідженню роботи МКС і МФС виконані у вигляді приладів настільного типу|типа|, по цьому перед початком роботи ці установки необхідно заземлити. Перед включенням|приєднанням| шнурів даних ЛУ в мережу|сіть| 220В| 50Гц| необхідно: зовнішнім оглядом переконатися в цілісності мережевого|мережного| шнура, вилки|виделки| і розетки, навести лад на робочому місці. Перед початком роботи на ЛУ і виконанні вимірювань|вимірів| необхідно ознайомитися з|із| призначенням основних органів управління на передній панелі і виконувати необхідні операції строго|суворий| по методичних вказівках і з дозволу викладача.

Не вирішується, без дозволу викладача або лаборанта, ремонтувати ЛУ, замінювати згорілий запобіжник.

У екстреній ситуації, необхідно відключити тумблер «мережа|сіть|» на установці, а для знеструмлення приміщення|помешкання| лабораторії необхідно на силовому щиті натиснути|натискувати| вниз (відключити 1й| загальний|спільний| перемикач).

8.2 Конструкція, параметри, принцип роботи 2х| позиційних мкс

Вертикаль складається з контактної системи (рисунок 8.2.1 а) і утримуючого електромагніту з|із| якорем своєрідної| конструкції (рисунок 8.2.1 6). Контактна система вертикального блоку є сукуп­ність| нерухомих струн по числу комутованих проводів і 10 або 12 груп рухомих|жвавих| контактних пружин (малюнок 8.2.3). Кожна група рухомих|жвавих| контактів розташована|схильна| в пазах штовхача, що належить тільки|лише| цій групі.

Для комутації якої-небудь групи контактів вертикалі з|із| нерухомими струнами необхідне зміс­тити| вправо|вправо| штовхач цієї групи контактів. При цьому пружини під дією власної упру­гости| створять контакт тиску|тиснення| із|із| струнами вертикалі. Переміщення штовхачів здійснюється з|із| по­мощью| вибираючих пальців, розташованих|схильних| на горизонтальних вибираючих рейках, що приводяться|призводять| в рух вибираючими електромагнітами.

У координатних АТС використовують багатократні координатні з'єднувачі (МКС), що є електромеханічним комутаційним приладом релейної дії, конструктивними елементами якої є вертикальні блоки (рисунок 8.2.1) з утримуючими електромагнітами (УЕ) і горизонтальні вибираючі рейки, керовані вибираючими електромагнітами (ВЕ), об'єднувані в єдину конструкцію

(рисунок 8.2.2). Конструкція 2х позиційних МКС.

струнами вертикалі. Переміщення штовхачів здійснюється| за допомогою вибираючих пальців, розташованих|схильних| на горизонтальних вибираючих рейках, що приводяться|призводять| в рух вибираючими електромагнітами.

На кожну пару сусідніх ВЕ додається одна вибираюча рейка. Число ВЕ і рейок залежить від кількості контактних груп у вертикальному блоці (ємкість вертикалі), а число вибираючих пальців на рейці дорівнює числу вертикалей. Тип МКС прийнято позначати скороченим записом виду пверт * тверт * К, де перше число указує число вертикалей, друге, - число виходів (ємкість) вертикалі, а третє -проводность.

У так званих двохпозиційних МКС точка комутації утворюється після послідовного спрацьовування двох електромагнітів - що спочатку вибирає а потім утримує.

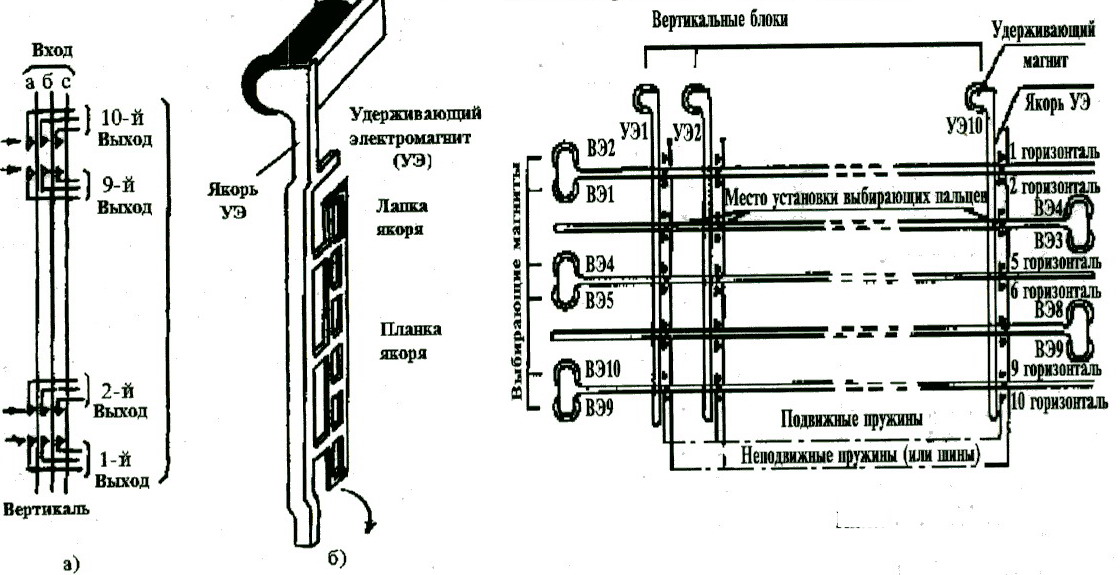

Рисунок 8.2.1а) поле вертикалі МКС; Рисунок 8.2.2 Конструкція МКС

б) Якір утримуючого магніта (УЕ) 10*10

Рисунок 8.2.3 а) Контактне поле вертикалі; б) Штовхач контактного поля

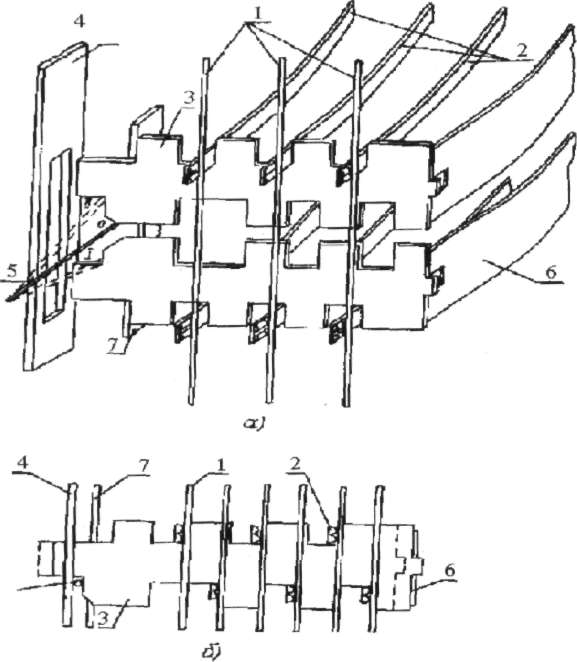

1. Нерухомі срібні струни; 2-| Рухомі|жваві| контактні пружини;

3- Штовхач; 4-| Планки якоря; 5-| Вибираючий палець; 6-поворотні пружини; 7-| Підстави|основи|.

Принцип комутації 2х позиційного МКС, розглянемо на прикладі комутації 6 входу з 9 виходом. На початку спрацьовує Ве9, його № відповідає № комутованого виходу, при цьому вибираюча рейка повертається на невеликий кут і вибирающие пальці заходять у вирізи штовхача на рівні 9го виходу у всіх вертикалях. За тим спрацьовує Уе6

( по номеру комутованого входу), він своєю робочою планкою якоря натискає|натискує| на відповідний палець, цей палець переміщає штовхач в результаті рухомі|жваві| контакти притискаються до струн тобто вхід комутується з|із| виходом. За тим ВЕ9 відпускає і вибираюча планка повертається в початковий|вихідний| стан|достаток|, в роботі залишається 6та| вертикаль, а МКС може встановлювати наступні|такі| з'єднання|сполучення|.

Переваги МКС перед ДШИ: краще якість розмовного тракту (оскільки в МКС контакти з срібла), вище надійність, менше шум при роботі (оскільки немає деталей, що труться і обертаються); час комутації менше і не залежить від номера, що набирає; більше провідність комутації, ширше комутаційні можливості МКС.

Параметри 2х позиційних МКС. На Україні застосовуються 2 типи 2х позиційних МКС : МКС 10*10*12; МКС 20*10*6. У них 1я цифра відповідає кількості вертикальних блоків, кількості ВЕ (вибираючих електромагнітів); 2я цифра, в позначенні, відповідає кількості виходів з кожної вертикалі (для 2х позиц. МКС вона завжди = 10); кількість вибираючих пальців на кожній рейці відповідає 10 або 20 (по кількості вертикалей в МКС); 3я цифра відповідає провідності вертикалі тобто кількості нерухомих контактів в кожній вертикалі ( 12 або 6) .Время комутації дорівнює Тком.=Тср.вэ+Тср.уэ= 20+30=50мс;

де: Тср.ве і Тср.ум- час спрацьовування що вибирає і утримуючого Ел.м

8.3 Конструкція, параметри, принцип роботи 3х позиційних МКС

На початку були розроблені 2х| позиційні МКС, а за тим з'явилася|появлялася| необхідність в збільшенні кількості виходів в кожній вертикалі в 2 рази.

Таким чином, метою створення 3х позиційних МКС є збільшення кількості виходів до 20, за рахунок зменшення провідності кожної вертикалі .

Так 10 6ти| поводних|провід| виходів кожної вертикалі МКС20*10*6 можна представити|уявляти| як 20 3х| проводних|провід| виходів МКС 20*20*3, при цьому загальне|спільне| число рухомих|жвавих| контактів виходів в одній вертикалі, не змінилося 10*6=60 і 20*3=60.

Так 10 12ти| проводних|провід| виходів МКС 10*10*12 можна представити|уявляти| як 20

3х проводних|провід| виходів МКС 20*20*3 при цьому загальне|спільне| число рухомих|жвавих| контактів в одній вертикалі однаково 10*12=120 або 20*6+120

У 3х| позиційних МКС встановлена|установлена| 6я| додаткова рейка за допомогою якої і 2х| додаткових вибираючих електромагнітів ВЕ11 і ВЕ12, вхід вертикалі підключається до виходів 1го| десятка або до виходів 2го| десятка

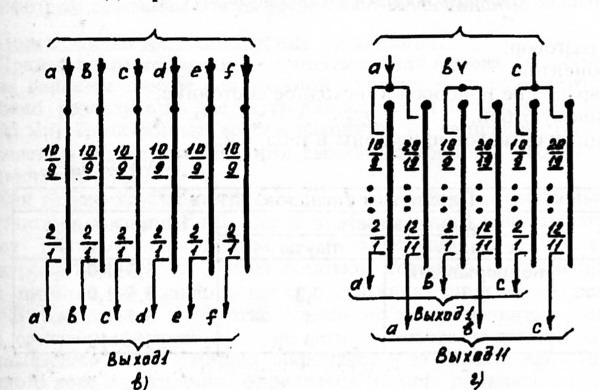

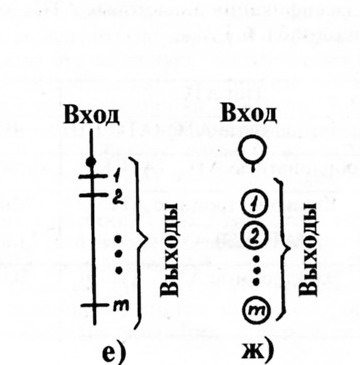

У трьохпозиційних МКС, де ємкість поля збільшується в два рази за рахунок зменшення провідності, одночасно з тим, що вибирає повинен спрацювати один з двох перемикаючих електромагнітів (ПЕ), які прийнято позначати ВЕ11 і ВЕ12. Номер комутованого виходу вертикалі визначається дією ВЕ (або ВЕ і ПЕ спільно), а номер вертикалі, де створюється точка комутації - спрацьовуванням УЕ. Оскільки ВЕ і ПЕ працюють в одному ланцюзі (одночасно), той час комутації 3х позиційних МКС практично рівне 2х позиційним МКС 50мс. Параметри вітчизняних МКС, що мають уніфіковану конструкцію і однакові габаритні розміри, приведені в таблиці 8.3.1. Схеми контактної системи вертикалей МКС типів 20x10x6 і 20x20x3 показані на рисунку 8.3.1в,г, а умовні позначення вертикалі будь-якого МКС - на малюнку 8.3.2 е) (координатний спосіб) і рисунок 8.3.2ж) (символічний спосіб).

Рисунок 8.3.1 Схема поля МКС Рисунок 8.3.2 Умовне позначення МКС

Таблиця 8.3.1 Типів уніфікованих МКС

Типи МКС			Число електромагнітів
			УЕ	ВЕ	ПЕ
Двохпозиційні		20x10x6	20	10	-
		10x10x12	10	10	-
		10x12x12	10	12	-
Трьохпозиційні		10x20x6	10	10	2
		20x20x3	20	10	2

Принцип комутації 3х позиційних МКС. У 3х позиційних МКС точка комутації виходить після спрацьовування 3х електромагнітів.

1а позиція – спрацьовування одне з вибираючих електромагнітів Ве1-ве10

номер якого відповідає номеру проектованого виходу в 1м| і 2м| десятці.

2а позиция- спрацьовування одне з 2х електромагнітів ВЕ11(ПЕ1) або ВЕ12(ПЕ2), якщо комутований вихід знаходиться в 1м десятці (с1го по 10й), то спрацьовує ВЕ11(ПЕ1), якщо комутований вихід знаходиться в 2м десятці (з 11го по 20й), то спрацює ВЕ12(ПЕ2), за допомогою цього вибираючого електромагніту підключається вхід до даної вертикалі.

3я позиція -срабатывание утримуючого електромагніту, його номер визначає номер комутованого входу і відповідає тій вертикалі на якій відбуватиметься дана комутація.

Після|потім| цього вибираючі і перемикаючі|переключати| електромагніти відключаються, а в роботі залишається УЕ і комутовані дві групи контактів входу і виходу.

Так, наприклад, для комутації 7входу| з|із| 14 виходом спрацюють: 1) ВЕ4, він потенційно вибере виходи 4й| в 1м| десятці і 4й| вихід в 2м| десятці тобто 14й| вихід у всіх вертикальних блоках ; 2) далі, одночасно з ним, спрацьовує Ве12 (Пе2), він вибере вхід для підключення виходами 2го| десятка (оскільки в даному прикладі|зразку| вихід №14); 3) на 3й| позиції спрацює УЕ7, він указує|вказує| номер комутованого входу і відповідає 7й| вертикалі.

За наслідками|за результатами| вивчення конструкції і принципу роботи 2х| і 3х| позиційних уніфікованих МКС необхідно заповнити порівняльну таблицю 8.3.2

Таблиця 8.3.2 Конструктивних параметрів уніфікованих МКС

Назва параметра МКС	2х позиц. МКС		3х позиц. МКС
	10*10*12	20*10*6	10*20*6	20*20*6
1 Кількість вертикальних блоків
2 Ємкість 1й вертикалі.
3 Провідність вертикалі (МКС)
4 К-ть вибираючих магнітів (ВЕ)
5 К-ть перемикаючих магнітів(ПЕ)
6 К-ть утримуючих магнітів (ВЕ)
7 К-ть вибираючих рейок
8 К-ть вибираючих пальців на 1й рейці
9 Число контактних пружин в 1й| вер-| тикалі (виходів)
10 К-ть входів в МКС
11 К-ть струн в 1й вертикалі
12 Час комутації
