8.5 Порядок|лад| підключення і вимірювання|виміру| електричних параметрів ета
При виконанні лабораторної роботи, необхідно ознайомиться з|із| технікою безпеки виконання і проведення роботи, а також з|із| технічними даними вольтметра і осцилографа С1 -73, корпус якого необхідно заземлити.
Вся напруга|напруження|, що діє, зміряна|виміряти| в цьому описі, відповідають 60В| постійної напруги|напруження| телефонної лінії.
Дослідження даної лабораторної установки ЕТА вимірювання|вимір| режимів і зняття тимчасових діаграм роботи засноване на декількох етапах:
1) Дослідження ЕТА в режимі посилки|посилання| виклику. У цьому режимі працює схема ТВУ. У даному дослідженні представлений|уявляти| ланцюг|цеп|, проходження і посилення сигналу посилки|посилання| виклику, а також вимірювання|виміру| змінної і постійної напруги|напруження|, зняття тимчасових діаграм. Зняття постійної напруги|напруження| в контрольних точках Кт1, Кт2, КТЗ.
Включити прилад, поставити його в режим вимірювання|виміру| постійного струму|току| і межу вимірювання|виміру| 150В.Общий дріт|провід| підключити до контрольної крапки|точки| ХТО.
Кт1 — дозволяє вимірювати|виміряти| змінну напругу|напруження| викличного сигналу, і його тимчасову діаграму.
Кт2 — дозволяє зміряти|виміряти| напругу|напруження| живлення|харчування| ІМС DD1|.
КТЗ — вимірювання|виміри| постійного живлення|харчування| і змінної складової на виході ІМС DD1|, вимірювання|вимір| тимчасових діаграм.
Вимірювання|вимір| постійної напруги|напруження| в Кт1 в межах 3,4В|; КТ2-90в і КТЗ-5,ЗВ. Вимірювання|вимір| проводяться|виробляють| по відношенню до контрольної крапки|точки| ХТО.
Вимірювання|вимір| змінної напруги|напруження| в Кт1 в межах 20В|; у КТ2-6,7в і в КТЗ в межах 6,2В|.

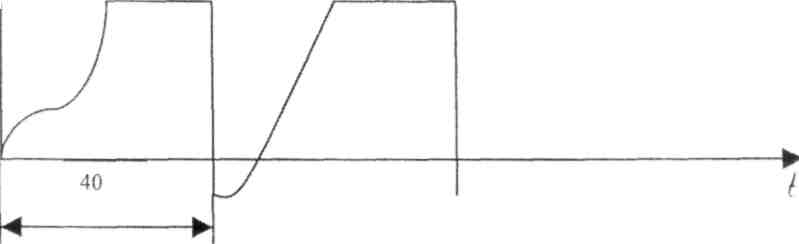

Далі представлені|уявляти| тимчасові діаграми сигналу посилки|посилання| виклику в Кт1 і КТ2 на рисунках 8.5.1 і 8.5.2
U,В|
7,5

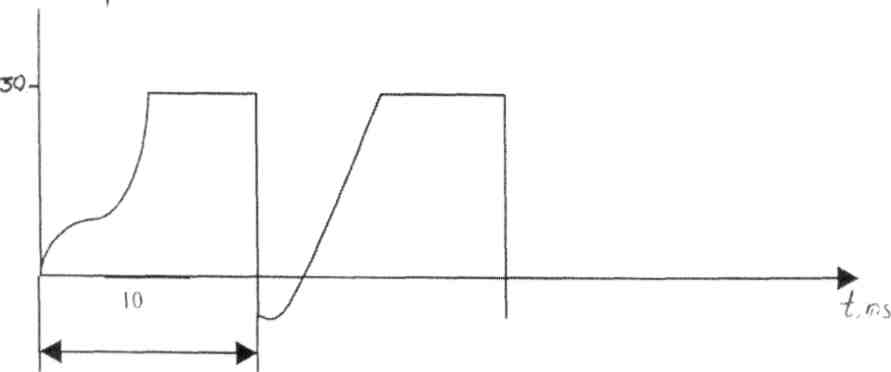

Рисунок 8.5.2 Часова діаграма в точці КТ2
2) дослідження і зняття параметрів ЕТА в режимі зняття мікротелефонної трубки|люльки|. Цей режим включає зняття параметрів імпульсного набору номера, контрольна точка Кт4; режим роботи розмовного ключа|джерела| КТ5 живлення|харчування| ІМС DD2|, а також зняття постійної і змінної напруги|напруження| в цих точках тимчасових діаграм, набору номера, в Кт4 і основних сигналах станції в КТ5.
Для цього нам необхідно узяти прилад і перемкнути|переключати| його в режим постійної напруги|напруження|, прибудову 60В|, а потім провести|виробляти| вимірювання|вимір| в контрольних точках КТ4 і КТ5. Ця напруга|напруження| має бути в межах: КТ4 - 5.6В і КТ5 – 2,3В.
А змінна напруга|напруження| повинна складати в тих же контрольних точках КТ4 - 11В| і КТ5 – 4,2В. Під час набору номера напруга|напруження| в Кт4 і Кт5 складає біля 39В|.
При закінченні всіх вимірювань|вимірів| відключити лабораторний пристрій|устрій| з|із| телефонної лінії і прибрати робоче місце.
За наслідками|за результатами| вимірювань|вимірів| заповнити таблицю 8.5.1
Таблиця 8.5.1 Результатів вимірювань|вимірів| параметрів ЕТА в контрольних крапках|точках|
Назва вимірюваного параметра
|
№ КТ
|
Величина напружений. |
|
Пост.U/В/
|
Перемелювався.U/В/
|
||
Напруга викличного струму(Uпос.=60В; Uпер.=90В при ПВ
|
КТ1
|
|
|
Напруга живлення на ІМС DD1((Uпос.=7,5В; Uпер.=6.2В)
|
КТ2
|
|
|
Напруга зміною і постійною складовою на виході ІМС DD1 (Uпос.=5,3В; Uпер.=6,7В)
|
КТ3
|
|
|
Напруга імпульсів набору номера (Uпос.=5,6В; Uпер.=11В) при наборі Uпер.=38В |
КТ4
|
|
|
Напруга на вході розмовного ключа. (Uпос.=2,3В; Uпер.=4.2В) при наборі н Uпер.=38В) |
Кт5
|
|
|
