8.3 Опис роботи принципової схеми ета

Принципова схема ЦЯ є точним з'єднанням|сполученням| окремих деталей між собою т.е реалізацію структурної схеми з використанням конкретної елементної бази.(Плата П1 малюнок 8.3.1)

Роботи схеми ЕТА розділяється на декілька режимів:

1. Режим роботи ЕТА під час очікування|чекання| виклику.

2. Режим роботи ЕТА під час зняття мікротелефонної трубки|люльки|.

3. Режим роботи ЕТА під час посилки|посилання| виклику.

1. Режим роботи ЕТА під час набору номера.

Випрямний міст - призначений для випрямляння|випрямлення| змінного струму| під час посилки|посилання| виклику, яке подається через конденсатор С4 резистор R5| і випрямлена напруга|напруження| подається на вхід стабілізатора напруги|напруження| (СН), який забезпечує напругою|напруженням| живлення|харчування| тільки|лише| схему ТВУ(DD1|). Тональний викличний пристрій|устрій| призначено для обробки и перетворювання| амплітуди викличного сигналу, в багаточастотний акустичесний| сигнал типу|типа| «трель». Цей сигнал заснований на работе одночасно| двох, трьох сигналів тональної частоти.

Виконана схема на ІМС КР1008ВЖ4 DD1|, в корпусі DIP-14|, напруга|напруження| стабілізації для DD1| виконана на елементах VD1|, VD2|, СЗ, R3|. За допомогою частотозадаючого| внутрішнього генератора забезпечується робота внутрішніх блоків мікросхеми DD1|. Після того, як сигнал потрапив|попадав| на вхід 11 DD1|, він перетвориться за допомогою частотозадаючих| ланцюгів|цепів|. У спектр частот тонального звучання і виділяється на вході ІМС DD1| вивід|висновок| 6, 7 потім проходить|минає| попереднє регулювання і посилення акустичного викличного сигналу. Підсилювач викличного сигналу виконаний на транзисторі VT1| навантаженням якого є|з'являється| п'єзоелектричний излучательBQ|.

Елемент захисту схеми від сторонньої напруги|напруження| або грозових розрядів| є|з'являється| варистор| RU| на робочу напругу|напруження| до 180В|. Робота его заключается| в наступному|слідуючому|. При раптовому попаданні грози або змінної| напруги|напруження| мережі|сіті| 220В| у нього різко зменшується сопротивление, т.е. наближене до нуля, при цьому відбувається|походить| розряд потенціалу, що скупчився, по другому дроту|проводу| на землю|грунт|.

Схема захисту від переполюсовки| лінійних проводів, призначена для забезпечення нормальної роботи електричної схеми ЕТА. Ця схема визначає правильність напруги|напруження| живлення|харчування| для роботи ІМС розмовного тракту, виконана мікросхема на діодній збірці|зборці| Кдс906в, діод VD4| - VD5|.

Схема імпульсного електронного номеронабирача призначена для управління всіма процесами принципової електричної схеми, окрім|крім| блоку ТВУ, до цих блоків відносяться: розмовний вузол, вузол набору номера, підрахунку адресної інформації. Виконана схема ІМС ЕНН на ІМС Кр1008вж7а. Робота схеми також забезпечується частотозадающчми| ланцюгами|цепами|, виконаними на елементах R19|, С9, R21|, R20|. Режим харчування ІМС DD2| складає 3,2В| він забезпечується стабілізатором напруги|напруження| виконаному на елементах VD3|, С7, DA3|. ( підсилювач постійного струму|току|) який підтримує рівень струму|току| для живлення|харчування| ІМС DD2|.

Імпульсний ключ|джерело| виконаний на двох ІМС DAI|, DA2| типу|типа| КР1614КТ1в конструктивно мікросхема є схемою електронного ключа|джерела|. Суть роботи ключа|джерела| полягає в наступному|слідуючому|: під час набору номера електронний номеронабирач виробляє адресну імпульсну послідовність (це стрибкоподібна зміна стану|достатку| рівня), який виділяється на виводі|висновку| 12 ІМС DD2| і подається на виводи|висновки| ключів|джерел| 1,8 ІМС DAI|, DA2|, при цьому послідовності в електронному ключі|джерелі| різко змінює|зраджує| свій внутрішній опір (різко зменшується), що приводить|призводить| до короткочасного замикання шлейфу, виводи|висновки| 2,3,6,7 DA1| і DA2| які включені паралельно телефонній лінії.

Розмовний ключ|джерело| призначений для тимчасового блокування розмовного тракту під час набору номера. Робота схеми наступна|слідуюча|: під час набору номера ІМС DD2| виробляє рівень напруги|напруження| для управління ключа|джерела| DA4|. Ключ|джерело| DA4| змінює|зраджує| своє перебування|достаток| на виході залежно від перебування|достатку| напруги|напруження| на вході: наприклад, якщо на вхід ключа|джерела| DA4| 2, 3, 6, 7 поступає|надходить| високий рівень порядку|ладу| 38В|, то ключ|джерело| закривається|зачиняє|, а при низькому рівні 2,5В| ключ|джерело| відкривається|відчиняє|, що приводить|призводить| до підключення до розмовного тракту мінус лінії.

Тактовий генератор призначений для організації роботи ІМС DD2|, забезпечує її стабільність, тактова частота лежить в межах 5,2 кГц|, вона використовується для управління режимами трігерів|тригерів|, кодерів і логічних схем, знаходиться|перебуває| усередині|всередині| мікросхем DD1| і DD2|.

Мікротелефонний підсилювач призначений для прийому і передачі електричних сигналів в смузі частот розмовного тракту (0,3-| 3,4 кГц|) і їх посилення (транзистор VT1|). До складу схеми мікротелефонного підсилювача входить схема протимісцевого ефекту (транзистор VT2|), вона дозволяє забезпечити узгодження мікротелефону з|із| лінійною стороною абонентської лінії, а також усунення ефекту накладки прийому на передачі. Забезпечення нормального рівня гучності, при прийомі здійснюється за допомогою підсилювача прийому (транзистор VT3|).(Рисунок 8.3.2)

8.4 Правила перевірки працездатності ЕТА за допомогою макету МІКРОАТС. Виконати підключення макету ЕТА до макету МІКРОАТС, а також перевірити роботу основних етапів ЕТА, згідно таблиці 8.4.1

Таблиця 8.4.1

№п/п	Назва етапу	Маніпуляції при дослідженні	Результати роботи
1	Підключити ЕТА до МІКРО-АТС	Підключити вилку ТА №9 МИКРО-АТС	______
2	Прослуховування|прослухувати| «ОС». Прийом мови|промови|	Зняти м/т трубку з ЕТА	У м/т трубці чуємо сигнал «ОС»
3	Набор номера	Набрати з ЕТА номер 2	У МІКРО-АТС на індикаторі цифра «2»|. У трубці|люльці| чутний сигнал «КПВ»
4	Прийом і передача мові (розмова)	Зняти трубку ТА №2	Встановити розмовний стан
5	Прийом виклику в ЕТА	Зняти трубку з Та№2, набрати номер «9».(Трубка ЕТА на аппат	У ЕТА чутний «Трель» сигнал посилки виклику.

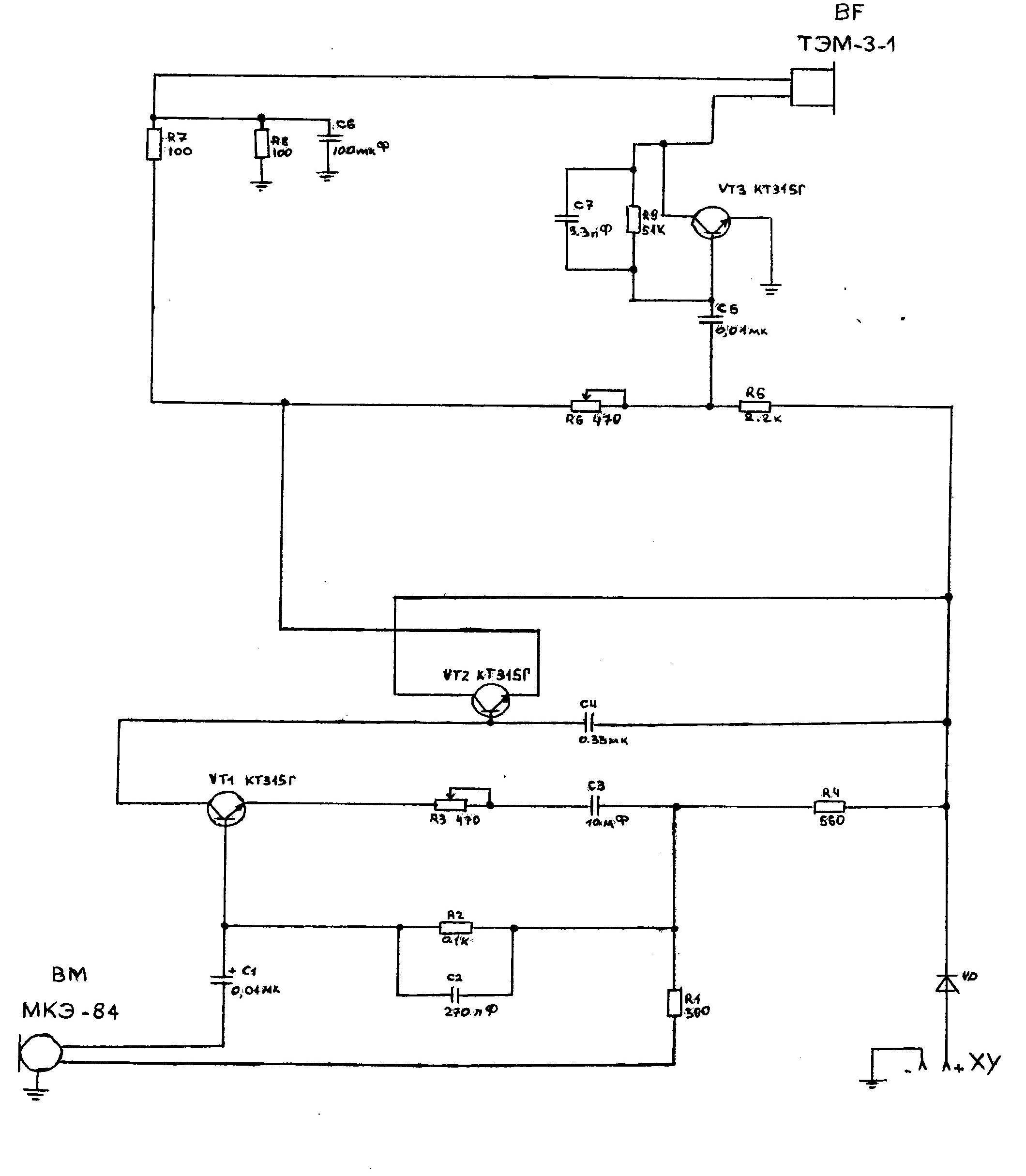

Рисунок 8.3.2 Схема електрична принципова мікрофонного підсилювача ЕТА «Спектр-201М», плата П2
