3. Обработка опытных данных

Химические исследования

Марка материала __________________________

Термообработка ___________________________

Размеры образцов ___________________________

Раствор ___________________________

Температура раствора ________________________

Длительность испытаний ______________________

Таблица 1

Элект-	№	Поверх-	Масса, г		К-	Z	
ролит	образца	ность см2	до	после	г/м2 час	%	%

35

Образцы с покрытиями подсушивают сначала 15 мин на воздухе, затем 45-50 мин в сушильном шкафу при 70-100 ⁰С. Измеряют толщину образцов с покрытием в нескольких точках рабочей части образца (по диагонали); торцы образцов и дефекты в пленке изолируют обмазкой, содержащей 100 частей церезина, 200 частей канифоли и 200 частей битума.

Собирают установку по схеме, приведенной на рис. 9. Три образца с покрытиями и один без покрытия укрепляют с помощью клемм в планках из органического стекла. Каждый образец помещают в отдельный стакан. Перед началом работы переключатель (П) разомкнут (в положении “О”).

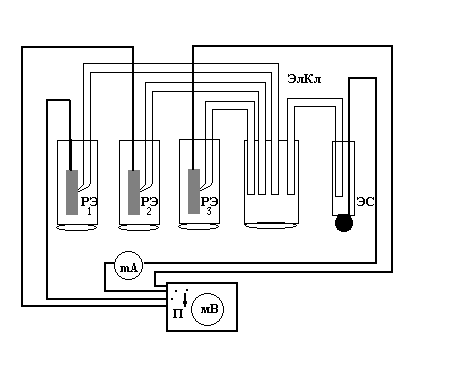

Рис. 9. Схема лабораторной установки

РЭ - рабочие электроды ; ЭС - электрод сравнения ; mA - миллиамперметр; mB - милливольтметр ; ЭлКл - электролитический ключ ; П - переключатель.

Наливают в промежуточный стакан насыщенный раствор KCl, а в стакан с образцами - 3%-ный раствор NaCl в таком количестве, чтобы рабочая часть образцов была погружена в раствор. Отмечают время начала опыта (погружение образцов в электролит).

34

Работа сводится к измерению анодных поляризационных кривых на двух сопоставляемых образцах. Вариант работы, марку стали и термообработку указывает преподаватель.

Для работы используют образцы в виде цилиндра, запрессованные во фторопласт или металлические пластины на держателе.

Анодные поляризационные кривые измеряют с помощью потенциостата, например, потенциостата П-5848.

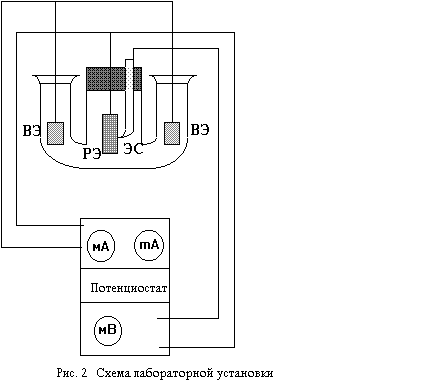

Установка (рис.2) состоит из электролитической W-образной ячейки и потенциостата , снабженного катодным вольтметром (мВ) и двумя много предельными гальванометрами: микроамперметром (mA), миллиамперметром (мА).

Порядок работы следующий. Включают потенциостат и катодный вольтметр в соответствии с инструкцией по работе с потенциостатом. Наливают в ячейку раствор. Измеряют рабочую поверхность образца, зачищают ее наждачной бумагой (бумагу кладут на стекло и водят по ней образцом), затем промывают водой, протирают окисью магния, декапируют и устанавливают образец в электролитическую ячейку. Собирают схему по рис. 2. После проверки схемы преподавателем измеряют стацио-

7

нарный потенциал образца. Затем активируют образец путем катодной поляризации его при потенциале - 0,65 В по хлорсеребряному электроду сравнения в течение 0,5 мин, после чего записывают ток ,через 2 минуты снова измеряют стационарный потенциал образца. Далее начинают образец анодно поляризовать. Потенциалы задают через 0,1В и после выдержки 1-2 мин записывают величину тока, соответствующего данному потенциалу образца.

При наличии у потенциостатов электронной развертки потенциала (потенциостат П-5848) образец поляризуют анодно со скоростью 2-4 В/ч, записывая самописцем КСП - 4 величину тока при линейном изменении потенциала образца (через каждые 0.1 В целесообразно делать метки на кривой записываемого тока). Измерения прекращают, когда начнет увеличиваться ток после пассивной области.

После окончания измерений выключают поляризующий ток, извлекают образец, промывают его водой сушат фильтровальной бумагой, меняют в ячейке раствор и измеряют анодную поляризационную кривую на втором образце Результаты испытаний записывают в табл.1.
