2.2.2 DynamicOpacity ™

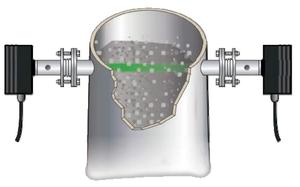

Рис.7 –принцип дії DynamicOpacity ™

Принцип Вимірювання: Ratiometric вимір засноване на зміні світла.

особливості: Стабільна робота при забрудненні оптики до 90% Перевірка нуля і діапазону Вибирана концентрація пилу та / або виходи непрозорості Опціональний блок контролю

2.2.3 Pcme stack 602

Рис.8 – принцип дії PCME STACK 602

Прилад STACK 602 компанії заснований на оптичному принципі вимірювань. Він монтується горизонтально в трубі; передача даних здійснюється по протоколі Modbus. В приладі реалізована технологія логометричного вимірювання непрозорості (DynamicOpacityTM). Вимірюється динамічна складова зміни світлового потоку при проходженні через нього частинок пилу. Така передова технологія в сукупності з розширеними функціональними можливостями конструкції має значні переваги в надійності і роздільної здатності в порівнянні з традиційними моніторами непрозорості і, по суті, долає проблему забруднення лінз, властиву стандартним моніторам. Прилад зможе працювати навіть тоді, коли забруднення лінзи перевищить 90%.

На відміну від традиційних моніторів непрозорості, що вимірюють інтенсивність світлового пучка, аналізатор 602 вимірює динамічні коливання інтенсивності світла, які є наслідком статистичних коливань у розподілі часток в повітряному потоці. Чим вище концентрація часток, тим більше діапазон коливань. Лінійне відношення між вихідним сигналом приладу і концентрацією пилу дозволяє проводити вимірювання концентрації пилу в необхідних одиницях виміру (в тому числі в мг/м3). Прилад STACK 602 сертифікований на відповідність стандарту TUV. Його область застосування включає системи з електростатичними фільтрами, котли, прожарювальні печі,а також димові труби великого діаметра, де рівні вмісту пилу зазвичай перевищують 10 мг/м3. Прилад може також безпосередньо вимірювати непрозорість (і оптичну щільність). Ця опція збережена для процесів, де потрібен саме вимір непрозорості, а не концентрації пилу. У приладі передбачена опція продувки приймального і передавального модуля, для чого потрібно джерело інструментального повітря витратою 30 - 60 л / хв. При цьому передавальний і приймальний модуль спроектовані таким чином, що доступ до лінз і їх очищення забезпечуються без від'єднання фланців від труби, зберігаючи правильну центровку навіть після перерв, викликаних обслуговуванням.

Прилад має функцію автоматичної установки нуля та перевірки діапазону, що дозволяє контролювати його працездатність. Їх виконання організовується за рахунок імітації різних станів і дозволяє виявити різні неполадки. Перевірки діапазону здійснюються автоматично шляхом зміни інтенсивності світлового випромінювання в передавальному модулі. При установці нуля вимірюється сигнал у відсутності світлового випромінювання передавача. Такі перевірки виконуються автоматично через кожні 3 години роботи.

2.2.4 Пилемір ІКВЧ (с)

Пилемір призначений для безперервного вимірювання оптичної щільності пилогазових середовищ і коливань оптичної щільності димових потоків, а також масових концентрацій зважених часток (пилу). Має автоматичне регулювання чутливості. Область застосування пилеміру: ТЕЦ, ГРЕС, котельні працюють на твердому і рідкому паливі, контроль стану запиленості повітря в промислових приміщеннях, ливарних цехах, зварювальних і шліфувальних майстернях, шахтах, у підземному і надземному будівництві, на цементних заводах, металургійних комбінатах, цегельні заводи. Вимірювач ІКВЧ (с) має два режими роботи: • пилеміру - вимір оптичної щільності і обчислення масової концентрації пилу; • димоміру - вимірювання середнього значення пульсацій оптичної щільності. Принцип роботи пилемірів ІКВЧ (С) оптичний абсорбційний, заснований на вимірюванні інтенсивності ослабленого пилогазовим середовищем (димовими газами) модульованого електромагнітного випромінювання. Виведення інформації про вимірюваних і обчислюваних параметрах здійснюється на лицьову панель на алфавітно-цифровий рідкокристалічний індикатор і по каналу RS232 на зовнішню ЕОМ.

Пилемір ІКВЧ (с) є стаціонарним автоматичним приладом і складається з моноблока оптичного каналу (МОК) і насадки з пристроями захисту від пилу, виносного блоку індикації (БІ). БІ може бути віддалений від МОК на відстань до 500 м. Зв'язок здійснюється по чьотирипровідній лінії з опором шлейфу однієї пари не більше 300 Ом.

переваги: • Відповідність всім санітарно-гігієнічним вимогам, що пред'являються до приладів з радіоізотопним принципом вимірювань; • Нетривалий час прогріву і виходу на робочий режим вимірювань, яка складає не більше 10 хв; • Не менше 1000 циклів вимірювань без зміни фільтруючої стрічки в режимі багаторазових вимірювань; • Внутрішня енергонезалежна пам'ять, розрахована на запис і зберігання 999 результатів вимірювань; • Власна система обігріву проби, що виключає конденсацію вологи в повітрозабірних тракті; • Вбудована система автоматичного контролю працездатності. Інформація про відмови виводиться на дисплей і записується в пам'ять аналізатора; • Передача результатів вимірювань на персональний комп'ютер в аналоговій формі або по стандартному цифровому інтерфейсу типу RS-232 або RS-485.

2.2.5 DR 216

Рис. 9 - Оптичний вимірювач непрозорості

Принцип вимірювання оптичного вимірювача непрозорості: Дія вимірника непрозорості засноване на методі подвійного проходу за принципом автоколлімаціі. Промінь світла перетинає вимірювана відстань двічі. Ослаблення світлового променя вмістом пилу у вимірюваному обсязі вимірюється пилеміром і оцінюється. Особливості оптичного вимірювача непрозорості: - Вимірювання за місцем безпосередньо в потоці димових газів - Цифрова обробка за допомогою мікропроцесора - Регульоване граничне значення - Релейні виходи для сигналізації та автоматичного відключення живлення - Перемикати час інтегрування 8/64 секунди

Застосування оптичного вимірювача непрозорості: - Компактний пристрій для невеликих підприємств - Котельні, електростанції - Котельні в промисловості, будівлях, лікарнях, школах - Установки пилових фільтрів - Управління процесами в хімічній промисловості. Опції оптичного вимірювача непрозорості: - Вимірювальний модуль DR 216-41 оптичного вимірювача непрозорості з вбудованою системою автоматичного відключення живлення для котелень, які експлуатуються без спостереження згідно TRD 604 (BoB) - Вимірювальний модуль оптичного вимірювача непрозорості із змінними діапазонами 0-50% і 0-25% непрозорості - Вимірювальний модуль DR 216 OD з вимірюванням результатів в поглинанні (може калібрувати для представлення концентрації пилу в мг/м3) - Захист від атмосферних впливів для оптичного вимірювача непрозорості димових газів, що закриває вимірювальну головку, відбивач і систему повітря очищення димоміри - Швидко-закриваються заслінки для захисту оптики приладу в разі відмови подачі повітря очищення.
