2.2 Определение физических серверов
Исходя из количества логических серверов, можно заключить, что оптимальное количество физических серверов - 5. Охарактеризуем каждый из них:
Srv1 - система документооборота, внутренний DNS, BDC, Почтовый (E-Mail) сервер.
Srv2 – DHCP, SMB (PDC).
Srv3 – 1С-Бухгалтерия
Srv4 – 1С-Бухгалтерия (резерв)
Srv5 – внешний DNS, Web, proxy.
2.3 Схема информационных потоков с учетом серверов
Граф, представленный на Рис. 2.1. отображает формальную (логическую) схему информационных потоков. На физическом уровне взаимодействие осуществляется за счет серверов.

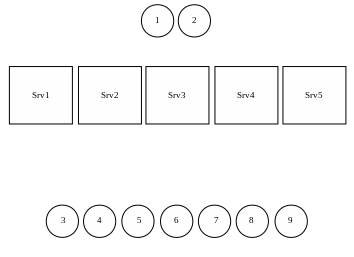

Рис. 2.1. Схема информационных потоков с учетом серверов
Всем отделам организации необходима информационная связь с каждым из серверов, кроме Srv3 и Srv4 – к ним доступ имеет только бухгалтерия и руководство.
2.4 Соотношение между информационными потоками с учетом серверов
Данное соотношение можно получить исходя из рассуждений предыдущего пункта и параметров, указанных на Рис. 2.1.
Таблица 2.4. Информационные потоки между отделами и серверами, Мбит/с
Отдел |
Srv1 |
Srv2 |
Srv3 |
Srv4 |
Srv5 |
1 |
20 |
50 |
100 |
100 |
10 |
2 |
20 |
50 |
100 |
100 |
10 |
3 |
20 |
50 |
- |
- |
10 |
4 |
20 |
50 |
- |
- |
10 |
5 |
20 |
50 |
- |
- |
10 |
6 |
20 |
50 |
- |
- |
10 |
7 |
20 |
50 |
- |
- |
10 |
8 |
20 |
50 |
- |
- |
10 |
9 |
20 |
50 |
- |
- |
10 |
3. Разработка структурной схемы корпоративной сети
По ТЗ имеется два здания. Перечислим отделы первого здания: дирекция, бухгалтерия, отдел кадров, отдел по работе с юридическими лицами. Второе здание: маркетинговый отдел, рекламный отдел, отдел по работе с физическими лицами.
Также по ТЗ расстояние между зданиями 200 м, поэтому сеть следует объединить волоконно-оптическим кабелем. Для этой цели потребуется:
Четыре коммутатора, имеющих по 48 Ethernet 10/100BaseT портов и 4 Ethernet (SFP) 10/100/1000BaseT порта, для связи с Интернетом понадобится маршрутизатор.
Связь с филиалами осуществляется через Интернет.
Учитывая вышеперечисленное, разработана структурная схема сети, вид которой приведен в приложении 1.
4. Выбор активного и пассивного оборудования корпоративной сети
При выборе оборудования следует учесть, что сервера и коммутаторы следует соединить каналами Gigabit Ethernet по 1000Мб/с.
В качестве среды передачи выбираем неэкранированную витую пару категории 5е для связи в зданиях.
Топология сети звезда.
4.1. Выбор сетевых адаптеров
На рабочие станции выбираем PCI сетевые адаптеры с пропускной способностью 100Мб/с D-link DFE-520TX.
DFE-520TX - экономичный сетевой адаптер с автоматическим определением скорости 10/100 Мбит/с, устанавливаемый в ПК со слотом расширения PCI. Этот адаптер использует однокристальную технологию и оборудован встроенным буфером типа «очередь», обеспечивая возможность простого подключения компьютера к сети Ethernet.
