39. Золошлакоудаление на тэс.

Общее количество шлака и золы, подлежащее удалению с ТЭС :

Система гидрозолошлакоудаления

1.Смывной насос

2.Холодная воронка котла

3.Подвод воды для охлаждения шлака

4. Подвод воды для трансп-ки шлака

5.Канал для отвода шлаковой пульпы

6.Электрофильтр

7.Вода для охлаждения золы

8.Вода для трансп-ки золы

9. Канал для трансп-ки золы

10.Багерный насос(ресурс работы 700часов)

1)Удаление шлака

Расход воды 2.5т/т.шл

Ресурс работы дробилки 1тыс часов

Перед багерными насосами устан. емкость, объем которой рассчитан на 2.5 ч.работы котла.

Площадь золоотвала на 25 лет работы станции

Скорость движения пульпы около 1.5 м/с

Высота золоотвала д.б<10м

Пульпроводы от багерной насосной до золоотвалов прокладываются прокладываются по земле и разбиваются на участки с фланцами(по 12м трубы),что дает возможность период. поворота на 90-120°вокруг оси в целях увеличения срока службы.

2)Удаление золы

Для уноса золы - золоуловитель МЗ ВТи-4500 (мокрый золоул. Всерос.теплотех.институт, диаметр 4500мм)

Входное сечение; z-число золоуловителей

U- скорость входа у.г. в золоуловитель(1.3-1.5м/с)

Электрофильтр (ставится перед дымососом!!!)

Коронирующий и осалительные электроды

С-концентрация золы

Кф – характеризует электр. cвойства золы .

40. Техническое водоснабжение тэс и аэс.

Системы технического водоснабжения

1)Прямоточная система водоснабжения(не нужно так подробно рисовать!)

Д опустимое повышение температуры в источнике не должно превышать

5°С-летом;3°С-зимой

Давление развиваемое циркул. насосами

- потеря на преодоление геодезической высоты подачи воды, – сопр.конденсатора

– гидровл. сопр.сети.

2)Оборотная система водоснабжения

а )с прудом охладителем

- активная площадь пруда; µ-коэф.использования поверхности(вытянутая форма пруда 0.8-0.9; круглая 0.4-0.5)

Недостатки:

зарастание --- µ уменьш---разводят рыб(чтоб ели водоросли??хз)

нельзя охладить воду ниже температуры мокрого термометра

б)с градирнями

Δp=(0.2-0.25)МПа –сопротивление градирни

1.3-1.5 – скорость воздуха за счет самотяги

Сейчас используют совместно пруд и градирню

-башенные градирни

- сухие градирни(радиаторные)

Схема градирни с воздушным конденсатором

«+»нет утечек для башенных градирен необходима продувка

41. Принципиальные схемы гту и пгу.

Преим-ва ГТУ: мобильность

Топливо: жидкое(солярка);газообразное

– степень сжатия в компрессоре

– степень расширения в турбине

Работа:

;

Отношение температур:

Чем ниже Та, тем меньше Нк

Характеристики ГТУ:

1.

2. - коэф. использования теплоты

3. – удельный расход топлива

Меры повышения КПД:

1. Регенерация

степень регенерации

=1 – невозможно (низкотемпературная коррозия)

увелич Тс---увелич КПД; уменьш Та---увелич КПД

«-» влияниие toc на работу ГТУ

2. увелич . КПД компрессора и турбины ведет к увелич КПД цикла

3. Промежуточное охлаждение

При высоких температурах делают охлаждение ротота и лопаток

- учитывает протечки(0.8-0.85)

Регулирование мощности ГТУ:

1. Уменьшение b(качественное регулирование)

2. Качественный способ(изменение расхода рабочего тела (топлива воздуха))

З ащита ГТУ:

1. от осевого сдвига

2. от превышения числа оборотов(может оторваться лопатка)

3. н едопустимость помпажа в компрессоре(возвратный ток)

4. от вибрации

5. недопустимость повышения t за КС

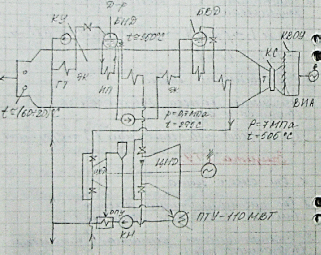

ПГУ

2*ГТУ-110 + ПТУ-110=325 МВт

КВОУ - комплексная воздухоочистная установка

ВНА - воздушный направляющий аппарат

КУ- котел- утилизатор

ИТ – испарительная труба

С - сепаратор
