23.430131.00Пз 6 расчет осветительной сети цеха

6.1 ВЫБОР ИСТОЧНИКОВ СВЕТА И СВЕТИЛЬНИКОВ

Согласно СНБ 2.04.05-98 «Естественное и искусственное освещение» для общего освещения промышленных помещений следует применять газоразрядные лампы для работ I— IVразрядов, а в помещениях без естественного освещения при постоянном пребывании работающих — независимо от разряда. Применение ламп накаливания допускается при технической невозможности применения газоразрядных ламп, а также для освещения вспомогательных бытовых помещений.

Для электроремонтного цеха, высота которого составляет 6м, применяем газоразрядные лампы высокого давления типа ДРИ.

Для светильников ГОСТ 13828-74 устанавливает следующие основные типы кривых силы света: К - концентрированная, Г - глубокая, Д - косинусоидная, Л -полуширокая, М — равномерная, Ш — широкая, С — синусная. В справочной литературе для каждого типа светильников указывается соответствующий ему тип кривой [3] .

При общем равномерном освещении с увеличением расчетной высоты и нормированной освещенности следует выбирать более концентрированное светораспределение. При наибольшем значении этих параметров следует выбирать кривые силы света типов К или Г, при средних — Г, при малых — Д. Кривые М следует, как правило, выбирать только при малых значениях высоты и освещенности, если при этом необходимо осветить высокорасположенные поверхности или насколько возможно увеличить расстояние между светильниками.

Светильники выбираются также по степени защиты от пыли и воды.

Из литературы [1, с.] принимаем светильники ГСП 18 с кривой силы света Г.

16.43 01 03. 00 ПЗ

6.2 ВЫБОР СИСТЕМЫ И ВИДА ОСВЕЩЕНИЯ, НОРМИРУЕМОЙ ОСВЕЩЕННОСТИ

В цехуприменяем систему общего освещения. Так как оборудование размещено по всей площади цеха.Вид освещения – рабочее, которое создает на рабочих поверхностях нормированную освещенность. Предусмотрено также аврийное освещение, которое должно обеспечить не менее 5% от нормированной освещенности. Норму освещенности принимаем из литературы [3, с 387]. Е_н400лк. Коэффициент запаса принимаем из литературы [3, с 26]К_з=1,4.

6.3 РАЗМЕЩЕНИЕ СВЕТИЛЬНИКОВ

Светотехнический расчет производим методом коэффициента использования светового потока в следующем порядке:

Для первого помещения используем лампы ДРИ, тип светильников РСП.

Размеры помещения А=36м; В=42м; высота помещения Н=7м; кривая силы света — Г; нормируемая освещенность Ен=300лк; расстояние от перекрытия до светильника h_с =0,5м, h_р=1м.

Для второго и третьего помещения(ТП и мастерская соответственно) используем лампы накаливания, тип светильников РСП . Размеры помещения А_2,3=3м; В_2,3=5,5 м; высота помещения Н₂=5м,Н₃=3м; кривая силы света— Д; нормируемая освещенность Ен₂=100лк, Ен₃=150; расстояние от перекрытия до светильника h_c=0,7м, h_р=0,8м.

Производим расчет для первого помещения:

Высота подвеса светильника:

Н_р =Н-h_c-h_р (4.1)

где, Н — высота помещения, м;

h_c - расстояние от перекрытия до светильника, м;

hp - высота расчетной поверхности над полом, м.

Н_р=7-0,5-1=5,5м

В зависимости от применяемого светильника и от его кривой силы света по специальным кривым находят отношение L/Нр (Л1,с.38), L/Нр=1.

Расстояние между рядами светильников:

L= 5,5 ^. 1=5,5м

Расстояние l от крайних рядов светильника до стен принимают в пределах (0,3...0,5) ^. L в зависимости от наличия вблизи стен рабочих мест:

16.43 01 03. 00 ПЗ

l =0,3 ^. 5,5=1,65м

Число рядов светильников

R= +1 (4.2)

где В — ширина помещения, м;

l - Расстояние от крайних светильников до стен, м.

R= +1 = 7, принимаем R=7

Число светильников в одном ряду

N_R= (4.3)

где А — длина помещения, м.

N_R = 8, принимаем N_R=8

Расстояние между рядами светильников:

Lв= (4.4)

Lв= м

Расстояние между светильниками в ряду:

L_А= (4.5)

L_А= =5,45м

Производим расчёт для второго помещения:

Высота подвеса светильника:

Н_р =Н-h_c-h_р (4.1) Н_р=5-0,7-0,8=3,5м

Расстояние между рядами светильников:

L= 3,5 ^. 1=3,5м

Расстояние l от крайних рядов светильника до стен :

l =0,3 ^. 3,5=1,05м

Число рядов светильников

R= +1 (4.2)

R= +1 = 1,97, принимаем R=2

Число светильников в одном ряду

N_R= (4.3)

N_R = 1,23, принимаем N_R=2

16.43 01 03. 00 ПЗ

Расстояние между рядами светильников:

Lв= (4.4)

Lв= м

Расстояние между светильниками в ряду:

L_А=

L_А= =0,79м (4.5)

Производим расчёт третьего помещения :

Высота подвеса светильника:

Н_р =Н-h_c-h_р (4.1) Н_р=3-0,7-0,8=1,5м

Расстояние между рядами светильников:

L= 1,5 ^. 1=1,5м

Расстояние l от крайних рядов светильника до стен :

l =0,3 ^. 1,5=0,45м

Число рядов светильников

R= +1 (4.2)

R= +1 = 4,03, принимаем R=4

Число светильников в одном ряду

N_R= (4.3)

N_R = 2,4, принимаем N_R=2

Расстояние между рядами светильников:

Lв= (4.4)

Lв= м

Расстояние между светильниками в ряду:

L_А=

L_А= =2,1м (4.5)

16.43 01 03. 00 ПЗ

6.4 РАСЧЁТ ЭЛЕКТРИЧЕСКОГО ОСВЕЩЕНИЯ

Производим расчёт методом коэфициента использования :

Производим расёт первого помещения :

Определяем индекс помещения:

i= (4.6)

23.430131.00ПЗ

где А — длина помещения, м;

В — ширина помещения, м.

i= =3,5

Коэффициент использования светового потока для светильника РСП определяют в зависимости от коэффициентов отражения потолка, стен, расчетной поверхности (ρ_п=50%; ρ_с =30%; ρ_р =10%) и индекса помещения:

η=83,5%

Световой поток одной лампы определяется по формуле:

Ф= (4.7)

где Ен—нормируемая наименьшая освещенность, лк;

К — коэффициент запаса ( в зависимости от загрязнения воздушной среды Кз=1,4);

S — освещаемая площадь, м;

Z— отношение средней освещенности к минимальной (Z=1,1 для лампы ДРИ); N — количество светильников, шт;

N=N_R ^.R (4.8)

η - коэффициент использования светового потока.

N=7 ^. 8=56шт

Ф= =15028,9Лм

По найденной величине светового потока подбираем мощность лампы (Л1 с.129)

Выбираем лампу ДРИ 250-6 с Ф_л=17000Лм, Рл=250Вт

Проверяем лампу по проверочному условию:

0,9Фр≤Фл≤1,2Фр (4.9)

0,9 ^. 15028,9≤ 17000 ≤1,2 ^. 15028,9;

13526,01≤17000≤18034,68

Производим расчёт второго помещения :

Определяем индекс помещения:

i= (4.6)

16.43 01 03. 00 ПЗ

i= =0,6

Коэффициент использования светового потока для светильника РСП

η=41%

Световой поток одной лампы определяется по формуле:

Ф= (4.7)

N=N_R ^.R (4.8)

η - коэффициент использования светового потока.

N=2^. 2=4шт

Ф= =1549,3Лм

По найденной величине светового потока подбираем мощность лампы (Л1 с.118)

Выбираем лампу накаливания Б 215-225-100 с Ф_л=1450Лм, Рл=100Вт

Производим расчёт третьего помещения :

Определяем индекс помещения:

i= (4.6)

i= =1,3

Коэффициент использования светового потока для светильника РСП

η=72%

Световой поток одной лампы определяется по формуле:

Ф= (4.7)

N=N_R ^.R (4.8)

η - коэффициент использования светового потока.

N=2^. 4=8шт

Ф= =661,7Лм

По найденной величине светового потока подбираем мощность лампы (Л1 с.118)

Выбираем лампу накаливания Б 215-225-60 с Ф_л=715Лм, Рл=60Вт

16.43 01 03. 00 ПЗ

Таблица 3.2-Расчёт электрического освещения

Наименование	ρп/ ρс / ρр	Нр	Ен,лк		Кз	Тип светильника		РЛ			Росв
Инструментальный цех	50/30/10	5,5	300		1,4	53ГСП18-250		0,25			13,5
Помещение ТП	50/30/10	3,5	100		1,4	НСП11-100-231		0,1			0,4
Мастерская	50/30/10	1,5	150		1,4	НСР11-100-331		0,06			0,48
Аварийное освещение	50/30/10	5,5	15		1,4	НСП11-50		0,3			2
Итого										16,38

16.43 01 03. 00 ПЗ

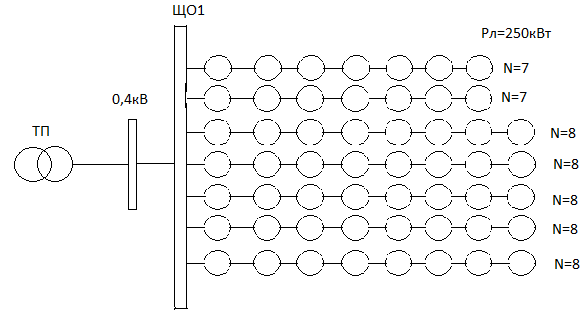

6.5 РАСЧЁТ ЭЛЕКТРИЧЕСКОЙ ОСВЕТИТЕЛЬНОЙ СЕТИ И ВЫБОР ОСВЕТИТЕЛЬНЫХ ЩИТКОВ

6.5.1 РАСЧЁТ СЕТИ ПО ДОПУСТИМОМУ НАГРЕВУ И ПОТЕРЕ НАПРЯЖЕНИЯ

Данный расчет производим двумя способами: по допустимой потере напряжения и допустимому нагреву расчетным током.

Допустимые значения потерь напряжения в осветительной сети (∆Uд,) рассчитывается по формуле:

, (4.11) . где Uхх - номинальное напряжение при холостом ходе трансформатора ( =105%);

- минимально допустимое напряжение у наиболее удаленных ламп ( =95%);

- потери напряжения в трансформаторе, (%).

16.43 01 03. 00 ПЗ

; (4.12)
