ВВЕДЕНИЕ

В данном курсовом проекте произведены необходимые расчеты, целью которых является обеспечения электроснабжения блока цехов механического завода. В проекте охвачены условия, относящиеся к проектированию системы электроснабжения. Все необходимые расчеты и предоставляемый материал базируется на требованиях нормативных и руководящих документов, перечень которых приведен в списке литературы. Для проектирования системы электроснабжения данного завода необходимо выбрать, пользуясь специальной литературой, электродвигатели соответствующих марок и мощности, которой будет достаточно для нормальной работы оборудования. Затем нужно произвести выбор коммутационной и защитной аппаратуры, питающих проводов и кабелей. После чего производим расчет нагрузок завода. В проекте произведены выбор количества силовых трансформаторов на ТП, их марка и мощность. Произведены расчеты по компенсации реактивной мощности. Выполнены расчеты светотехнической и электрической части осветительной сети завода, целью которых являются правильный выбор количества светильников и мощность электрических ламп, сечения проводников питающей и групповых линий. Расчет токов короткого замыкания необходим для выбора аппаратов на стороне высокого напряжения силовых трансформаторов. Месторасположение трансформаторных подстанций определены по картограмме электрических нагрузок.

16.43 01 03. 00 ПЗ

1 Характеристика объекта электроснабжения

Объектом электроснабжения является механический завод, состоящий из шести цехов: электроремонтного, инструментального, ремонтно-механиче­ского, сборочного, кузнечно-прессового и закалочного цехов.

Расчетным цехом является ремонтно-механический, который представляет собой производственный участок с силовым оборудованием по обработке ме­талла. Цех имеет прямоугольную форму и два прохода. Длина цеха состав­ляет 36 м, ширина – 42 м, высота – 7 м.

Освещение в цехе общее, предусмотрено также аварийное. Вентиляция искусственная вытяжная. В цехе установлены 20 станков различного типа, мощный пресс и сварочный трансформатор.

Напряжение в цехе 380/220В, сеть с глухозаземленной нейтралью. Питание силовых и осветительных установок

раздельное. Питание завода осуществляется от ГПП 110/10 кВ через РП. Расстояние между РП и ГПП 1,1 км. Цех относится к потребителям второй категории. Так как цех с нормальной средой оборудование питается проводами и кабелями с алюминиевыми жи­лами. Прокладка кабелей осуществляется в трубах.

16.43 01 03. 00 ПЗ

1 ВЫБОР И ОБОСНОВАНИЕ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

На промышленных предприятиях в цеховых сетях до 1 кВ применяется радиальные, магистральные или смешанные схемы электроснабжения.

Радиальные схемы

Применяются при расположении маломощных электроприемников группами в цеху или рассредоточенном расположением крупных электроприемников по цеху. Выполняют схему проводами или кабелями. Радиальные схемы применяются в случаях, когда не­обходимо надежное электроснабжение потребителей, но они более дорогостоящие (по сравнению с магистральными) в результате установки распредустройств.

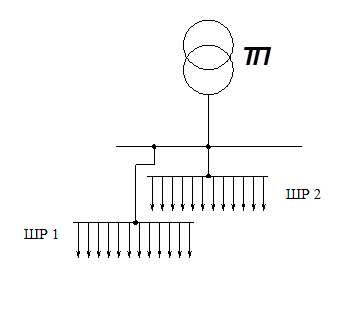

Рисунок 3.1- Радиальные схемы.

Магистральные схемы

Магистральные схемы являются менее надежными по сравнению с радиальными, так как повреждение магистрального шинопровода, приведет к отключению всех электроприемников. Магистральная схема дешевле, так как не требует дополнительной защитной аппаратуры и распределительных устройств.

16.43 01 03. 00 ПЗ

Применяются при равномерном распределении электроприемников по цеху. Они не требуют установки распредустройств и выполняются обычно шинопроводами типа ШМА и ШРА.

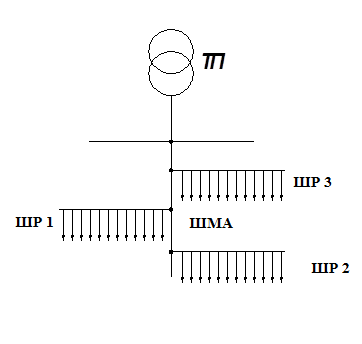

Рисунок 3.2 –Магистральные схемы.

Смешанные схемы

Конкретные условия производства не всегда позволяют использовать радиальные или магистральные схемы в чистом виде. В связи с этим широкое распространение на практике находят смешанные схемы, сочетающие в себе элементов радиальных и магистральных схем.

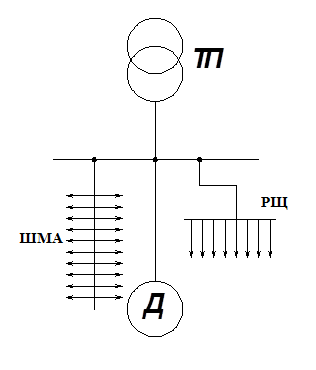

Рисунок 3.3-Смешанные схемы.

В данном цеху применяем радиальную схему электроснабжения с установкой в цеху распределительных щитков, от которых будут питаться группы электроприемников.

При разработке схемы электроснабжения следует, как правило, предусматривать раздельную работу линий и трансформаторов, так как при этом снижаются токи короткого замыкания (КЗ), упрощаются схемы коммутации и релейной защиты. В схемах должно предусматриваться глубокое секционирование всех звеньев от источника питания до шин низшего напряжения цеховых ТП, что значительно повышает надежность электроснабжения.

16.43 01 03. 00 ПЗ

Распределение электрической энергии на территории промышленного предприятия на напряжении 6..35 кВ может выполняться по радиальным, магистральным и смешанным схемам в зависимости от расположения потребителей, их мощности и требуемой степени бесперебойности питания.

Радиальные схемы применяются в тех случаях, когда нагрузки расположены в различных направлениях от источника питания. Они используются для питания крупных сосредоточенных нагрузок (насосные, компрессорные, электропечи и т.п.), а также цеховых ТП, расположенных вблизи (до 100 м) от РП. При этом, как правило, предусматривается глухое присоединение трансформаторов. Цеховые трансформаторы могут также присоединяться через выключатель нагрузки или разъединитель. Двухтрансформаторные ТП питаются по схеме блока линия-транс­форматор. На вторичном напряжении таких ТП применяется автоматический ввод резерва. Взаимное резервирование однотрансформаторных ТП осуществляется при помощи кабельных или шинных перемычек на вторичном напряжении между соседними ТП. Пропускная способность перемычек должна составлять 20 — 30% мощности трансформатора.

Магистральные схемы следует применять при упорядоченном расположении ТП, когда линии могут быть проложены без значительных обратных потоков энергии. Число трансформаторов, присоединяемых к одной магистрали, не должно превышать 2-3 при мощности трансформаторов 1000-2500 кВА и 4-5 - при мощности 250-630 кВА. Магистрали бывают одиночные и двойные сквозные. Наибольшее применение находят двойные сквозные магистрали. Присоединение трансформаторов к магистралям может выполняться через разъединители или выключатели нагрузки. При двойных сквозных магистралях допускается глухое присоединение трансформаторов.

В практике проектирования обычно применяются смешанные схемы, при которых крупные и ответственные потребители питаются по радиальной схемам, а мелкие и средние — по магистральным. Такое построение схем распределения электроэнергия позволяет получить лучшие технико-экономические показатели системы электроснабжения.

При выборе схемы электроснабжения намечается 2-3 возможных варианта, из которых: на основе технико-экономических расчетов выбирается схема, имеющая наименьшие приведенные затраты.

Внутризаводская сеть напряжением 10кВ будет выполнена по радиальному принципу кабелями, проложенными в земле. Предусматриваем раздельную работу линий и трансформаторов для уменьшения токов короткого замыкания. Шины РП секционируем для повышения надежности электроснабжения.
