59. Демультиплексоры

Осуществляют операцию, обратную операции мульплексора, т.е. с единственного информационного входа передает сигнал на один из 2^n выходов. Адрес этого выхода определяется комбинацией сигналов на адресных входах, которые принимают n-разрядное двоичное число. В виде микросхемы, специально предназначенной для этого, мультиплексор не реализуется. Он реализуется на дешифраторе, имеющем входа разрешения работы Е. Пример на рисунке.

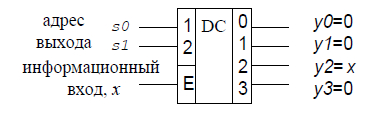

П ри реализации демультиплексора на дешифраторе вместо символа дешифратора DC может быть использован символ функции демультиплексора DMX. На рисунке предполагается, что на входы S1S0 поступает двоичное число 10. При этом вход S1 является старшим разрядом адреса выхода, на который поступает сигнал с входа х. Для предложенной комбинации адресных сигналов входной сигнал х проходит на выход y2.
