47. Одноступенчатые триггеры
Одноступенчатые триггеры состоят из одной ступени, представляющей собой элемент памяти и схему управления, бывают, как правило, со статическим управлением. Обозначаются на схеме одной буквой T. Одноступенчатые триггеры с динамическим управлением применяются в первой ступени двухступенчатых триггеров с динамическим управлением. В этих триггерах интервал приема информации является началом интервала выдачи новой информации на выходе. То есть триггер сформирует свое состояние в выходных цепях во время появления активного уровня синхросигнала. Всякое изменение состояние информационных входов при активном уровне синхросигнала нежелательно, если требуется установить триггер в строго определенное состояние. На время активного синхросигнала триггер как бы превращается в асинхронный. Если в таком триггере входные сигналы зависят от состояние этого же триггера, то может возникнуть паразитная генерация. Логика работы триггера будет нарушена и схема окажется неработоспособной. Чтобы исключить паразитную генерацию используют двухступенчатые триггеры или триггеры с динамическим управлением.

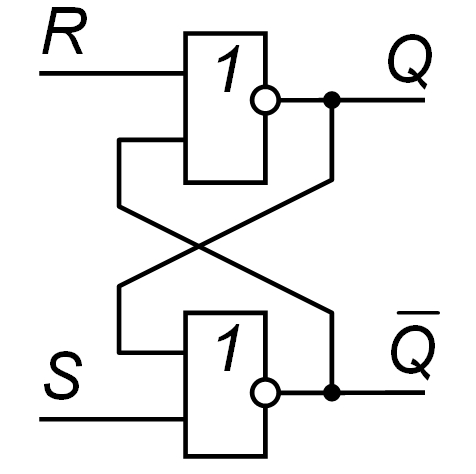

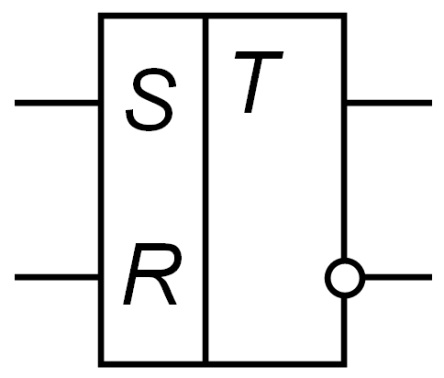

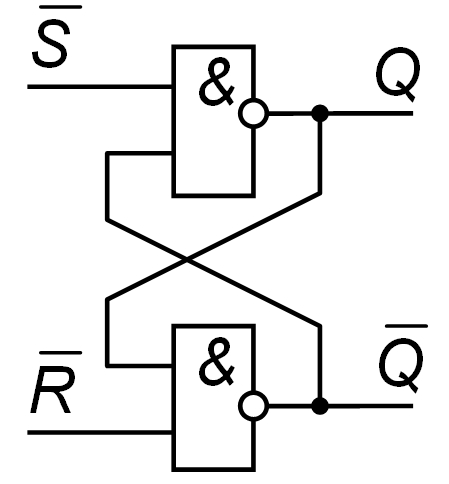

Асинхронный RS-триггер – базовый при создании более сложный триггеров. Имеет два входа S (Set) – вход установки триггера в единичное состояние и R (Reset) – вход установки триггера в нулевое состояние. Условное обозначение и схемы 2И-НЕ и 2ИЛИ-НЕ.

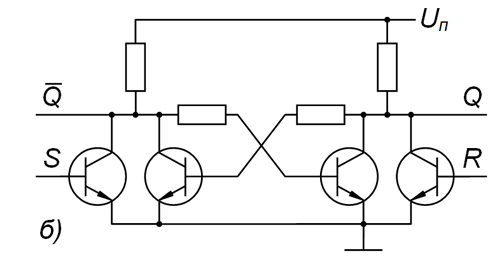

Простейшая реализация схемы 2ИЛИ-НЕ

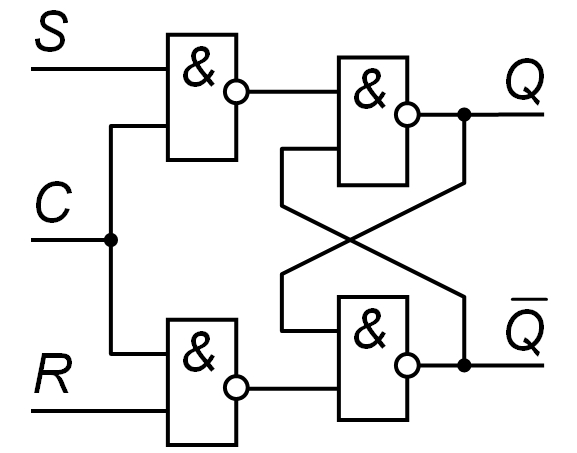

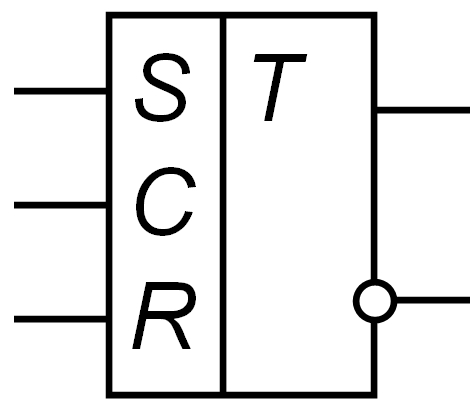

С
инхронный
RS-триггер.
Условное обозначение и схема триггера на элементах 2И-НЕ.
Q(t+1)=не(R)*(Q(t)+S)+x*S*R, где x-запрещенное состояние.

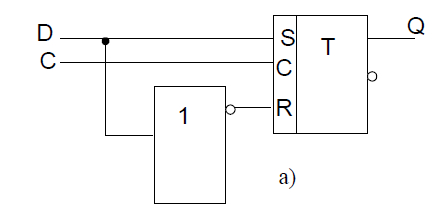

Синхронный D-триггер:
D
-триггер
(D-delay –
задержка либо от data –
данные) – запоминает состояние входа
и выдает его на выход. D-триггеры
имеют 2 как минимум 2 входа: информационный
D и синхронизации С. Его
можно построить с использованием
RS-триггера.
Для него нет запрещенных комбинаций.
Чтобы исключить явление паразитной генерации в одноступенчатых триггера, можно или осуществлять прием информации в течение короткого интервала времени или обеспечить стабильность входных информационных сигналов в течение всего интервала времени действия синхросигнала.
48. Двухступенчатые триггеры
Двухступенчатые триггеры отличаются наличием двух последовательно включенных триггеров. Первый триггер принимает информацию с входов при активном уровне синхросигнала, а второй принимает информацию с первого триггера при пассивном уровне синхросигнала и выдает его на выходы всей схемы. Обозначается двумя буквами T.

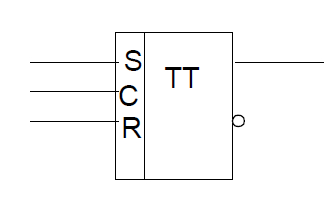

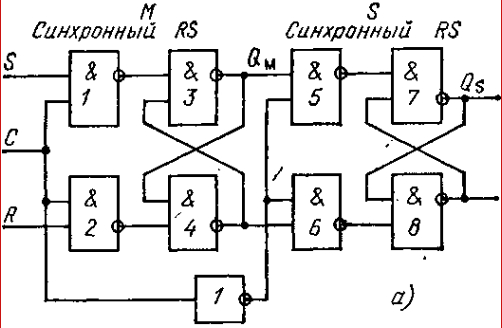

Двухступенчатый RS-триггер.
Показано условное обозначение двухступенчатого RS-триггера и его простейшая схема.
Двухступенчатые D-триггер. В одноступенчатом триггере имеется одна ступень запоминания информации, а в двухступенчатом – две такие ступени. Вначале информация записывается в первую ступень, а затем переписывается во вторую ступень.

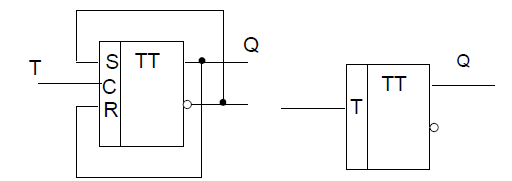

T
-триггер
или триггер со счетным входом
предназначен для подсчета поступающих
на вход импульсов. Название от Toggle
(переключатель). Показана реализация
асинхронного T-триггера
на двухступенчатом RS-триггере
и его обозначение.
Синхронный триггер отличается наличием на входе T-конъюнктора, один из входов которого выполняет роль управляющего входа T, а второй является входом синхронизации.
