29. Трехкаскадная структура операционного усилителя
ОУ предназначен для усиления напряжения или мощности сигнала. Свойства и параметры ОУ определяются, в значительной мере, параметрами цепи ОС. У ОУ 2 входа: инвертирующий (сигнал, поданный на него, на выходе имеет фазу, противоположную входному сигналу). Неинвертирующий вход ОУ. Как правило, ОУ имеет 2-3 каскада.
Д
К-
входной дифференциальный каскад. Он
рассчитывается так, чтобы не нуждался
в цепях смещения баз, что позволяет ему
работать от заземленных источников
питания. Работает на микроамперных
токах I0ОУ
имеют большое входное сопротивлениекоэффициент
усиления K1 мал.
УН-усилитель напряжения малого сигнала. Малые К1 вынуждает использовать усилитель напряжения. Например, несимметричный дифференциальный каскад. Его выходное напряжение снимают между коллектором и землей (его можно нагрузить на заземленную нагрузку). Потенциал базы всегда положительный 2-й дифференциальный каскад должен иметь высокий коэффициент ООС. Уровень выходного напряжения Uвых3 еще более высок, чем уровни Uвых1 и Uвых2нужен специальный каскад для сдвига потенциалов из положительной области в отрицательную, т.е. необходима ССУ – схема сдвига уровней. Согласование по постоянному уровню дифференциальному каскаду обеспечивают: транзисторы противоположного типа проводимости. В качестве ССУ может служить эмиттерный повторитель, где сдвиг осуществляется при помощи делителя напряжения, генератора стабильного тока и стабилитронов. Наиболее распространенным выходным интегрированных ОУ является ЭП либо простой либо двухтактный с комплементарной парой идентичный по характеристикам транзисторов (VT8, VT9). Диодный столбик на VD1, VD2 служит для устранения мертвой зоны, т.е. обеспечивает соответствующее смещение в цепи базы каждого транзисторов VT8, VT9.

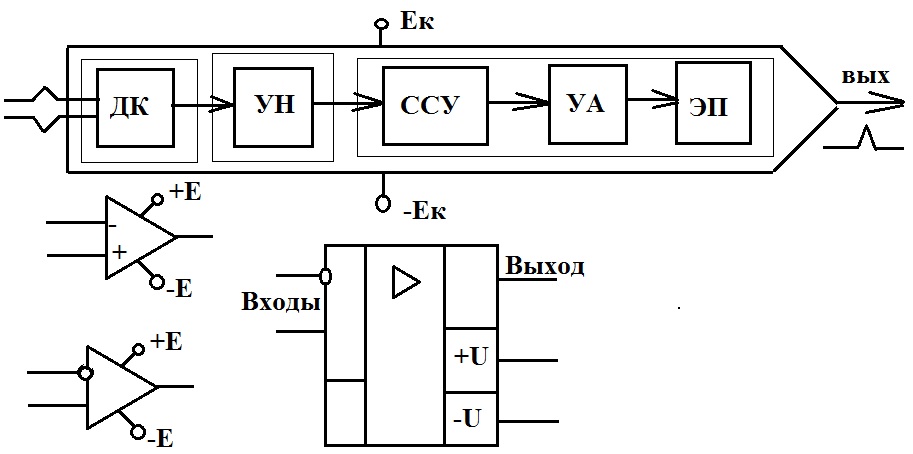

УА- усилитель амплитуды, ЭП-эмиттерный повторитель. (схема 1 на след странице)
30. Двухкаскадная структура операционного усилителя
В интегральных схемах более применимы двухкаскадные ОУ, отличающиеся от трехкаскадных тем, что входной каскад выполняет функции ДК, а сдвиг уровня обеспечивает УН (схема 2 на след странице). Сюда же дать определение ОУ и его схему. На схеме 2 1 – ДК+(УН+ССУ), потом УА, потом ЭП

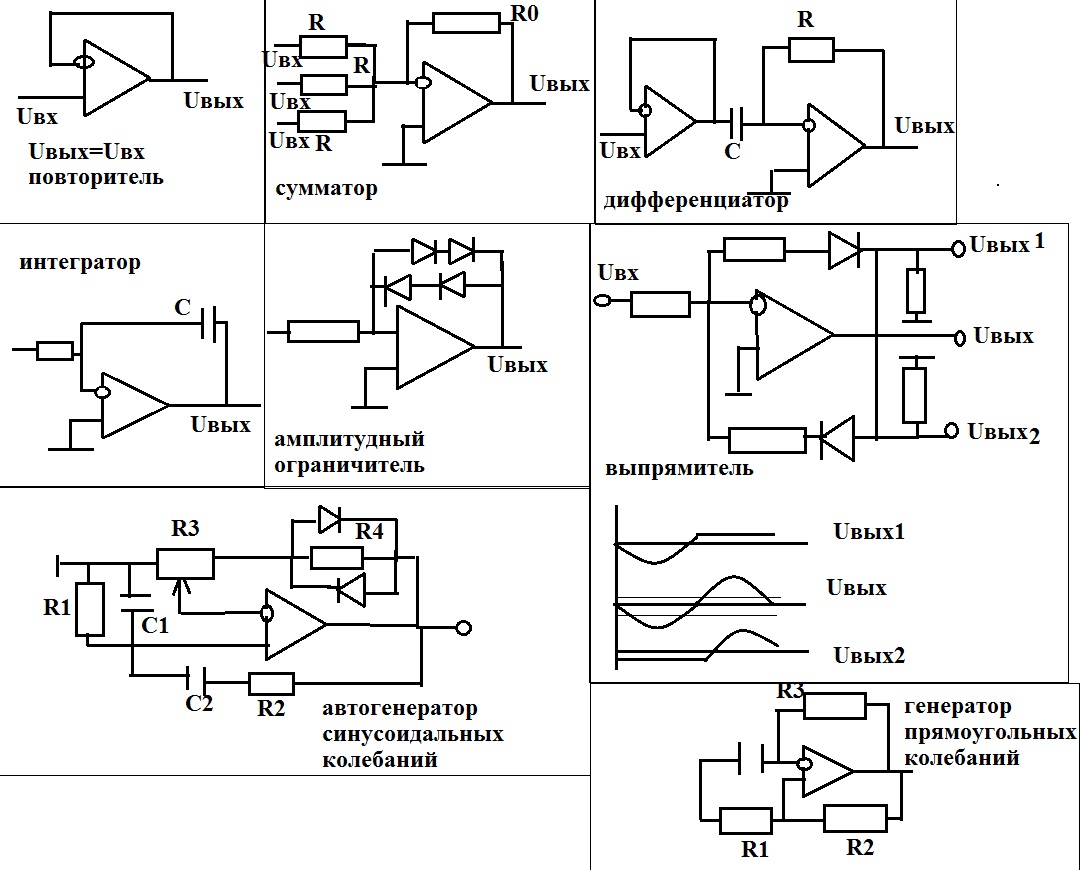

3 1. Режимы работы операционных усилителей в блоках эвм
В линейных и нелинейных устройствах ВТ ОУ применяются в составе:
1
-
повторитель(тут все ясно). 2-сумматор
Uвых=-R0*Σ(от
1 до n)Uвхi/Ri.
3-дифференциатор Uвых(p)=-pRCUвх(p).
4-интегратор Uвых(p)=-1/(pcR)*Uвх.
5-амплитудный ограничитель (выходное
напряжение ограничено сверху и снизу).
6-выпрямитель (все графики есть).
7-автогенератор синусоидальных колебаний
(на выходе синусоида) f=1/(2п*sqrt(R1R2C1C2)).
8-генератор прямоугольных сигналов (на
выходе прямоугольные сигналы).
f=1/(2R3C*ln(R2/[R1+R2])).

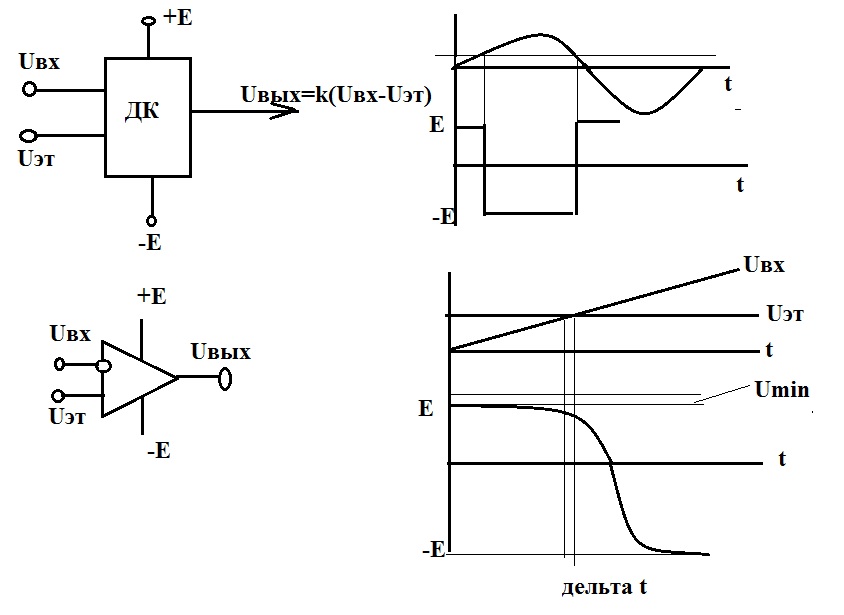

32. Компараторы напряжения
Компаратор – устройство сравнения
мгновенных значений напряжения и
фиксации этого момента. Пусть требуется
сравнить входное напряжение Uвх
с эталонным напряжением Uэт.
Простейшей схемой, осуществляющей
сравнение, будет дифференциальный
каскад, который усиливает разности
входного и эталонного напряжений, если
эти напряжения подаются на входы.
Предположим, что Kбеск.,
тогда вых напряжение теоретически
беск.,
а практически UвыхЕпит
(см. 1 график). Для повышения K
компаратора кроме входного дифференциального
каскада он имеет несколько усилительных
каскадов, т.е. представляет собой ОУ,
работающий в режиме прямого усиления,
т.е. с разомкнутой цепью ООС. Для такой
схемы с инвертирующим ОУ Uвых=0
при Uвх=Uэт;
Uвых>0 при Uвх<Uэт.
Пусть входное напряжение – это линейно
нарастающая функция (график 2), а эталонное
– постоянное. Тогда возникает ненулевой
фронт с Δt, определяемой
скоростью нарастания выходного напряжения
ОУ и напряжением смещения компаратора
как дифф. усилителя. Т.е. сравнение
входного и эталонного напряжения ведется
с точностью напряжения смещения, которое
составляет 10-20мВ. Повышение быстродействия
(
уменьшение
Δt) является основной
задачей.
