10)Измерительные трансформаторы напряжения(тн). Схема соединения обмоток.

Измерительные трансформаторы тока (ТТ) и измерительные трансформаторы напряжения (ТН) необходимы для того, чтобы изолировать измерительные приборы и устройства РЗА от цепей высокого напряжения и сформировать вторичные токи и напря- жения, пропорциональные первичным, уменьшенные до значе- ний, удобных для их обработки в приборах и устройствах РЗА.

Две наиболее распространенные схемы соединения об- моток однофазных ТН с одной и двумя вторичными обмотками при формировании трехфазной системы вторичных напряжений показаны на рис. 1.4, где А, X – начало и конец первичной обмотки, a,x – начало и конец вторичной обмотки.

Рис. 1.4. Схемы соединения обмоток измерительных ТН:а – с одной вторичной обмоткой;б – с двумя вторичными обмотками

а- первичные и вторичные обмотки соединены в звезду, б- первичные и вторичные обмотки соединены в разомкнутый треугольник с целью получения напряжения обратной последовательности.

11)Ёмкостные делители напряжения.Для сетей сверхвысокого напряжения (500 кВ и выше) для получения вторичного напряжения используются ёмкостные делители напряжения (рис. ):

В данном случае первичное фазное напряжение U_Ф делится ёмкостным делителем С1, С2, С3. При этом к промежуточному трансформатору TV1 подводится небольшое напряжение (0,05…0,1)U_Ф , которое затем трансформируется во вторичное напряжение, подводимое к аппаратуре релейной защиты. Указанное позволяет существенно снизить требования к изоляции промежуточного трансформатора TV1 и выполнить его в сравнительно небольших габаритах.

12)Измерительные трансформаторы тока(ТТ). Схема соединения вторичных обмоток.Особенностью измерительных ТТ является то, что их первичная обмотка обтекается принуждённым током, не зависящим от подключённой к ТТ нагрузки. Схемы включения вторичных обмоток измерительных ТТ в трёхфазных системах, применяемые для питания цепей измерительных приборов и РЗА, показаны на рис. 1.6

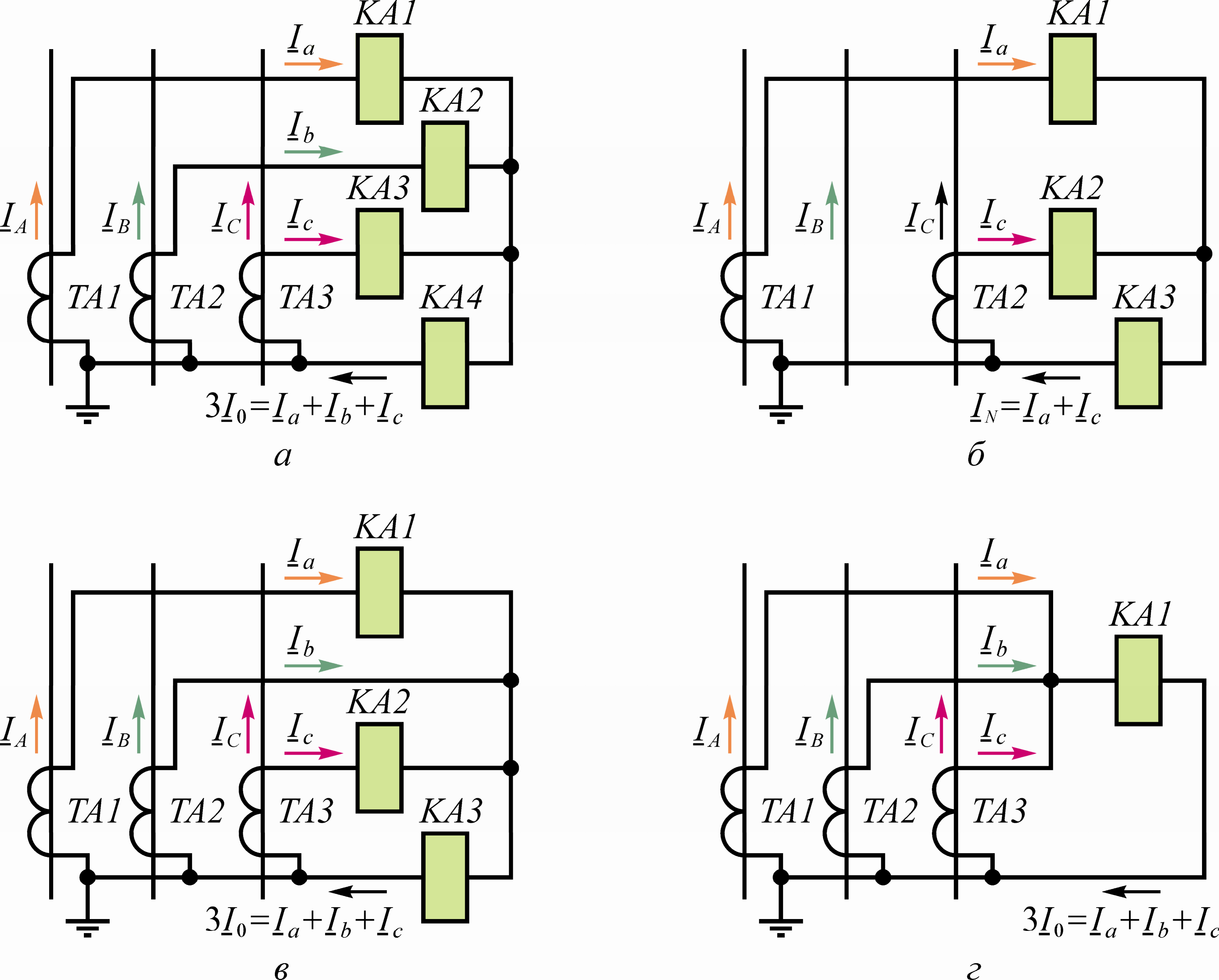

Рис. 1.6. Схемы соединения вторичных обмоток измерительных ТТ:

а – "полная звезда" с четырьмя измерительными органами;б – "неполная звезда"; в – "полная звезда" с тремя органами;г – фильтр тока нулевой последовательности

Схема рис. 1.6, а наиболее широко применяется при наличии измерительных ТТ в трёх фазах и позволяет подключать токовые цепи релейной защиты, реагирующей на все виды междуфазных КЗ. Схема "неполной звезды" (рис. 1.6, б) применяется для реагирования на междуфазные КЗ, так как при всех видах между- фазных КЗ вторичный ток измерительных ТТ будет протекать, по крайней мере, в одном из реле тока KA1 или KA2. Схема применяется в основном в сетях с изолированной нейтралью, где токи КЗ на землю малы и для них требуются специальные защиты. Схема "полной звезды" с тремя реле тока (рис. 1.6, в) обеспечивает фиксацию КЗ на землю фазы В за счёт включения реле KA3 в нулевой провод, в котором при замыканиях на землю протекает ток 3I₀  I_a  I_b  I_c . Схема параллельного соединения вторичных обмоток измерительных ТТ, первичные обмотки которых включены в фазы А, В и С (рис. 1.6, г), образует фильтр тока нулевой последовательности. В реле KA1 протекает ток 3I₀  I_a  I_b  I_c только в случае однофазных замыканий на землю.
