8)Понятие технического совершенства релейной защиты (селективность, защитоспособность, быстродействие, устойчивость функционирования, устойчивость быстроты срабатывания)
Селективностью называется высшее свойство защиты, обеспечивающее эффективное отключение только повреждённого элемента системы при КЗ посредством воздействия на соот- ветствующие выключатели.

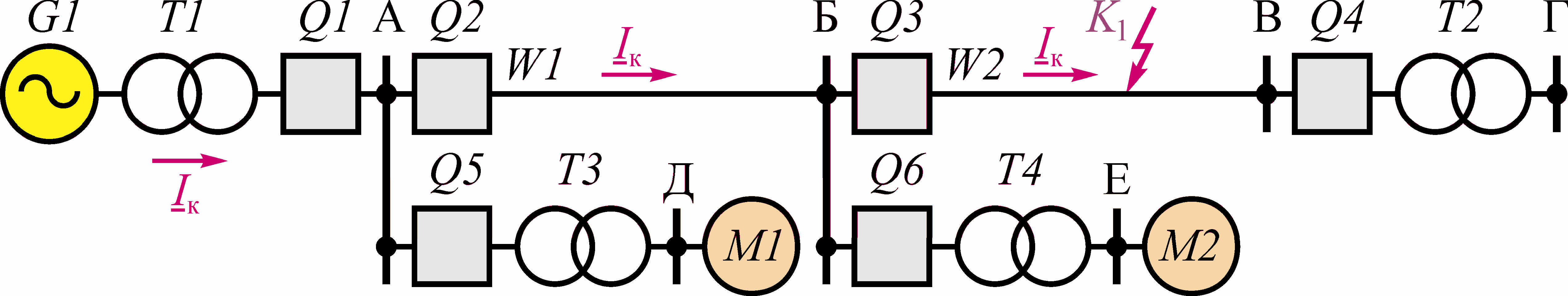

Свойство селективности релейной защиты поясняет рис. 1.3.
Генератор питает ряд рассредоточенных нагрузок, в частности двигатели М1, М2. При КЗ в точке K1 на ВЛ W2 ток Iк от генера- тора G1 протекает через выключатели Q1, Q2 и Q3, на каждый из которых действует своя защита, поэтому для селективного от- ключения повреждения необходимо действие защиты только на выключатель Q3. Когда отключается выключатель повреждённо- го участка Q3, оба двигателя остаются в работе. Если же от тока КЗ действует защита ВЛ W1, то подстанция Б и соответственно двигатель М2 лишатся питания. Такое действие защиты ВЛ W1 считается неселективным, приводящим к нарушению электро- снабжения нормально работающих потребителей.
Защитоспособностью называется свойство защищать весь элемент при любых видах металлических КЗ.
Быстродействие является одним из самых важных свойств защиты в случаях её срабатывания при внутренних КЗ. Быстродействие позволяет в минимальное время выявить КЗ и отклю- чить необходимое оборудование, что снижает вероятность его повреждения.
Устойчивость функционирования. При внешних КЗ и режимах без КЗ устойчивость функционирования определяется устойчивостью несрабатывания. При КЗ в защищаемой зоне устойчивость срабатывания характеризуется чувствительностью – способностью защиты действовать при всех возможных видах КЗ на защищаемом участке в минимальном режиме работы ЭС (режиме, соответствующем минимальному значению параметра, на который реагирует защита).
Устойчивость быстроты срабатывания характеризуется стабильностью быстродействия при внутренних КЗ (в одних и тех же условиях), что должно быть особенно свойственно пер- вым ступеням защит, работающим без выдержки времени, или измерительным органам других ступеней. Существенным явля- ется также такое свойство, как устойчивость несрабатывания при внешних КЗ
9)Понятие эффективности функционирования( техническое совершенство и надёжность)
Надёжность – это свойство защиты выполнять заданные функции в заданном объёме при определённых условиях экс- плуатации. Различают надёжность срабатывания и надёж- ность несрабатывания защиты. В общем случае требования к этим параметрам неодинаковы из-за разных последствий от излишнего срабатывания или отказа в срабатывании защиты. Надёжность релейной защиты характеризуется рядом показателей, в том числе безотказностью, долговечностью, ремонтопригодностью, , сохраняемостью. Важными являются также показатели надёжности, характеризующие эксплуатационные свойства релейной защиты (вероятность отказа в процессе обслуживания, восстанавливаемость при ремонтах, способность быстро выявлять возникшие неисправности).
