Лекция 7
План:
1. Станочная система гпс. Структура многоцелевых станков с чпу
типа "обрабатывающий центр".
1. Станочная система гпс
Основным элементом ГПС является технологическое оборудование, которое образует так называемую станочную систему ( производственный модуль). Состав технологического оборудования ГПС определяется исходя из технологического семейства (группы) деталей, подлежащих обработке.

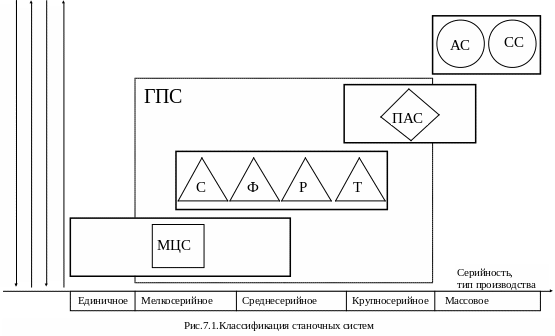

Станочная система представляет собой совокупность станков и станочных модулей. В зависимости от типа ГПС, она может формироваться на базе станков общего применения, специализированных и специальных станков. Классификация станочных систем ГПС может быть представлена схемой на рисунке 7.1.,где:
МЦС - универсальные многоцелевые станки с ЧПУ типа ОЦ и ТОЦ;
С, Ф, Р, Т- одноцелевые сверлильные, фрезерные, расточные и токарные станки с ЧПУ;
ПАС - переналаживаемые агрегатные станки с автоматической сменой многошпиндельных головок (МШГ) - мультицентры;
АС, СС - агрегатные и специальные станки с ЧПУ.
Одной из основных тенденций современного машиностроения является все более широкое применение для обработки корпусных деталей МЦС с ЧПУ типа обрабатывающий центр (ОЦ), а для обработки тел вращения - типа токарный обрабатывающий центр (ТОЦ). Структура многоцелевого станка типа ОЦ с ЧПУ приведена на рисунке 7.2.
При оснащении их специальными устройствами и системами, обеспечивающими длительную работу в автоматическом автономном режиме, они превращаются в гибкие производственные модули (ГПМ).
С целью увеличения времени автономной работы ГПМ их оснащают многоместными транспортно - накопительными устройствами(рис.7.3.). В простейшем варианте ГПМ может иметь два рабочих стола (рис.7.3,а).
Более совершенным является ГПМ с шаговым конвейером - накопителем паллет на 4, 6, 8 или 12 заготовок. Такой модуль может легко встраиваться в ГПС. В этом случае паллеты перегружаются на шаговый конвейер- накопитель роботом или робокаром. При небольшом количестве паллет с заготовками применяют поворотные транспортно - накопительные устройства кругового типа(рис.7.3,б), а при большом количестве паллет - овального типа (рис.7.3,в). В целях экономии производственной площади накопительные пристаночные устройства могут иметь вертикальное исполнение.

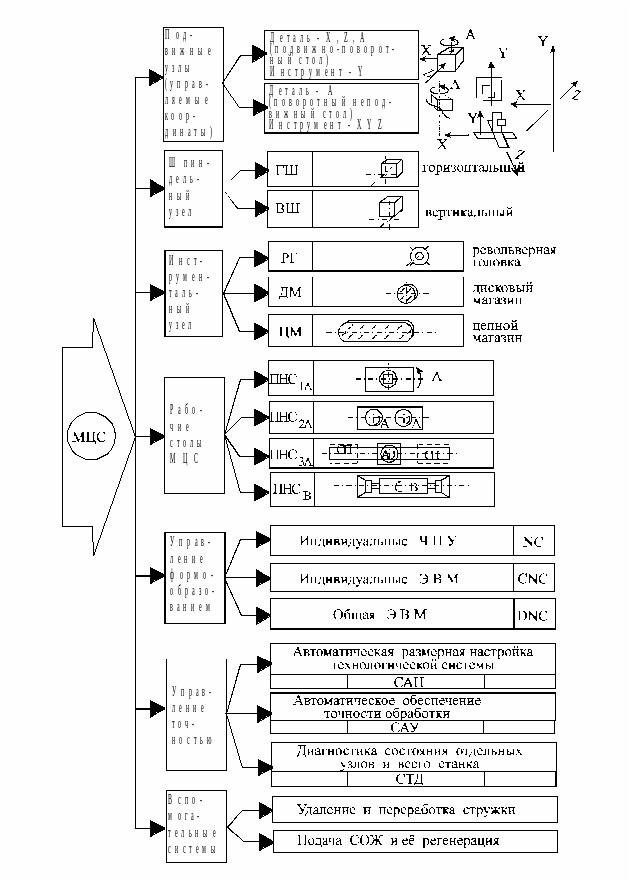

Рис.7.2. Структурное построение МЦС с ЧПУ типа ОЦ.

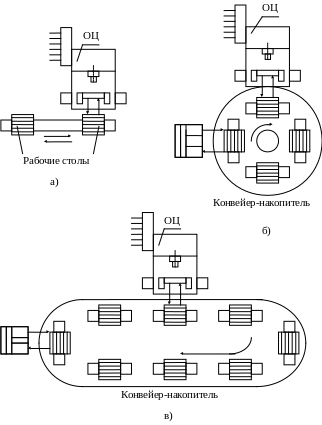

Рис.7.3. Варианты компоновок ГПМ:
а) с двумя рабочими столами;
б) с круговым накопителем;
в) с накопителем овального типа.
При использовании ТОЦ актуальной является проблема автоматической переналадки патронов. Ряд фирм применяют патроны с увеличенным ходом кулачков от привода. Другие применяют устройства для автоматической смены кулачков в патронах, состоящие из робота- манипулятора и поворотного магазина- накопителя для хранения кулачков.
Для повышения гибкости крупносерийного производства получили широкое применение переналаживаемые агрегатные станки с ЧПУ (ПАС).
Переналаживаемые агрегатные станки с ЧПУ иногда также называют мультицентрами.

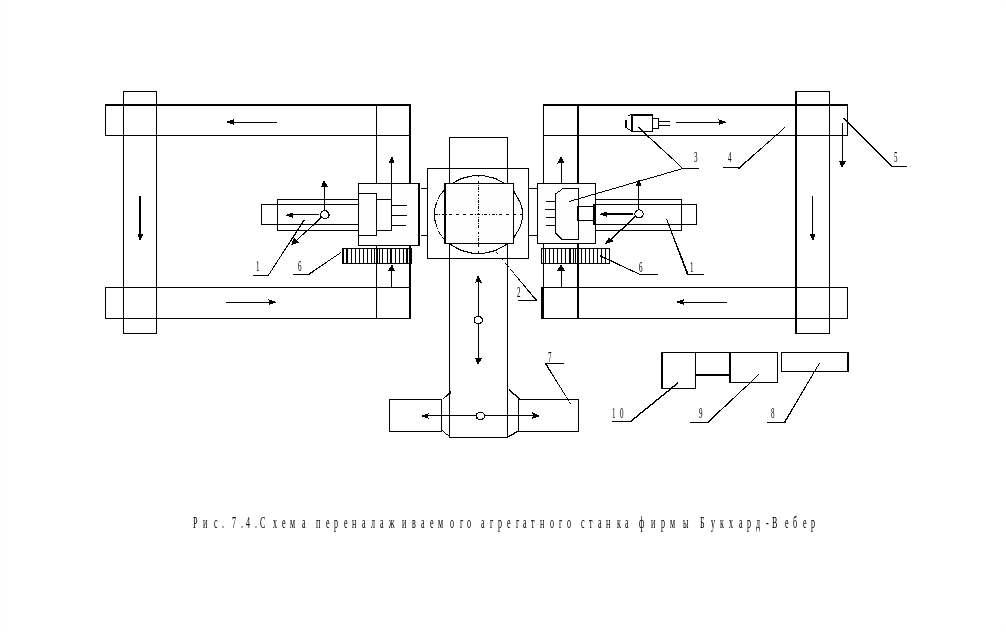

Пример компоновки двухстороннего переналаживаемого агрегатного станка с ЧПУ приведен на рисунке 7.4. В ПАС наиболее часто магазин - накопитель многошпиндельных головок (МШГ) выполняется в виде цепного или роликового транспортера.
На схеме (рис.7.4.) цифрами обозначены:
1 - силовой стол с приводной головкой (крестовая подвижная стойка);
2 - неподвижно- поворотный стол с челночной загрузкой;
3 - многошпиндельная головка (МШГ);
4 - накопитель многошпиндельных головок (МШГ);
5 - позиция съема МШГ из накопителя;
6 - позиция загрузки МШГ на силовой стол;
7 - позиция смены заготовок на спутнике;
8 - монитор системы управления;
9 - устройство ЧПУ типа CNC;
10- пульт управления системы ЧПУ.
В условиях автоматизированного крупносерийного и массового производства с целью повышения гибкости применяют агрегатные станки с ЧПУ (АС) и специальные станки с ЧПУ (СС).

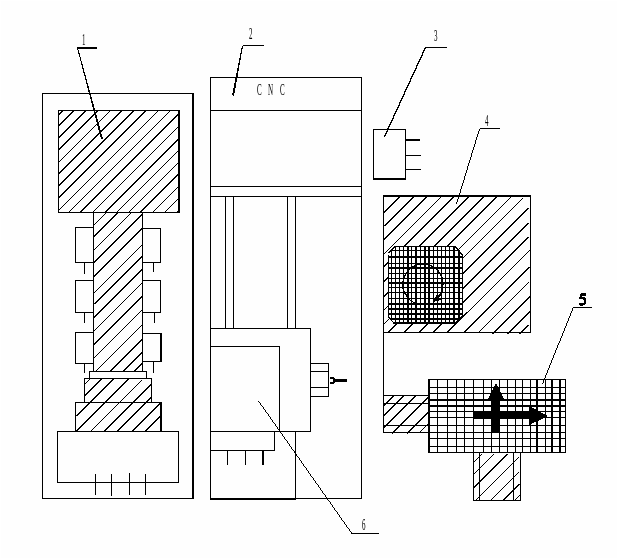

Для АС с ЧПУ наиболее актуальной является задача создания их из агрегатированных узлов и конструкций. Пример компоновки переналаживаемого агрегатного станка с ЧПУ (мультицентра), составленного из отдельных агрегатированных блоков, показан на рисунке 7.5.
Рис.7.5. Схема мультицентра из агрегатированных узлов фирмы Ямазаки:
На рис.7.5.:
1 - агрегат для хранения инструментальных магазинов;
2 - агрегат управления (система ЧПУ типа CNC);
3 - инструментальный магазин с многошпиндельными головками;
4 - поворотный неподвижный стол (НПС 1А);
5 - крестовой подвижный стол;
6 - крестовая подвижная стойка.
