24 Расходомер динамического напора

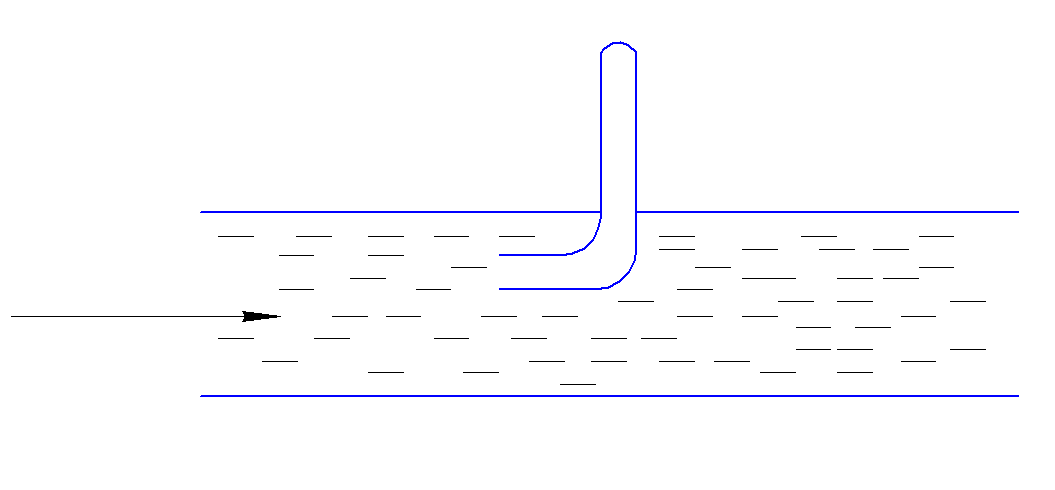

Принципе действия основан на зависимости расхода от давления, создаваемом жидкостью в замкнутом пространстве.

Дост-ва: простота.

Недостатки: Нельзя измерять большие расходы, высоковязкие жидкости.

25 Расходомеры постоянного перепада давления.

Расходомеры данного типа довольно широко применяются в системах автоматического контроля и регулирования в химической и топливной промышленности из-за конструктивной простоты; -высокой чувствительности и вследствие этого возможности применения для измерения весьма малых расходов;

-возможности применения для измерения расхода агрессивных жидкостей и газов; -простоты автоматизации измерений;

-постоянства относительной погрешности и вследствие этого значительного диапазона измерения расходов;

-незначительных потерь давления.

недостатки:-необходимость индивидуальной градуировки на реальных измеряемых средах и существенные потери точности при измерении других сред,отличных от тех, на которых осуществлялась градуировка; - непригодность для измерения больших расходов.

Существуют расходомеры постоянного перепада давления трех конструктивных разновидностей:

• ротаметры

• поршневые

• поплавковые расходомеры.

Принцип действия всех этих приборов основан на силовом взаимодействии потока и помещенного в него тела.

В корпусе прибора 1 запрессована цилиндрическая бронзовая втулка 2, имеющая круглое входное отверстие и прямоугольное выходное.Внутри втулки перемещается поршень 3, причем положение поршня определяется величиной расхода вещества -и служит его мерой.

При изменении расхода изменяется сила, действующая на поршень снизу, и он опускается или поднимается, открывая или прикрывая выходное отверстие до тех пор, пока сила, создаваемая разностью давлений на поршень снизу и сверху, не станет равной действующему весу поршня. Так как вес поршня вместе с грузами его площадь —величиныпостоянные, тоиперепаддавлениявсостоянииравновесияостаетсяпрактическипостоянным.

Поршневые расходомеры применяются для измерен расхода воды, жидких нефтепродуктов, вязких и агрессивных жидкостей.

Поплавковые расходомеры бывают с дисковым или дисково-цилиндрическим поплавком и с коническим поплавком. В первом случае поплавок перемещается внутри седла, выполненного в виде конуса или сопла, во втором случае —внутриседла, выполненноговвидедиска.

При дисковых поплавках вязкость измеряемого вещества мало влияет на показания прибора. К недостаткам поплавковых расходомеров, так же как и других расходомеров обтекания, следует отнести необходимость градуировки и зависимость показаний прибора от трения в сальнике. Кроме того, поплавковые расходомеры с диаметром условного прохода больше 200 мм громоздки и имеют большой вес.

26 Расходомеры электромагнитные.

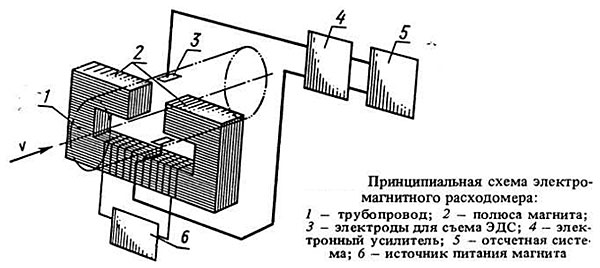

В проводнике, пересекающем силовые линии магнитного поля, индуцируется ЭДС, пропорциональная скорости движения проводника. Если заменить проводник потоком проводящей жидкости, текущей между полюсами магнита, и измерять ЭДС, можно получить принципиальную схему электромагнитного расходомера. Электромагнитные расходомеры могут быть выполнены как с постоянными магнитами, так и с электромагнитами, питаемыми переменным током. Труба в зоне измерения выполняется из непроводящего немагнитного материала. Чаще всего делается вставка из инертных пластиков в трубу из нержавеющей стали.

Достоинства и недостатки метода

Первичные преобразователи электромагнитных расходомеров не имеют частей, выступающих внутрь трубопровода. Благодаря этому гидравлические потери на приборе минимальны. На показания электромагнитных расходомеров не влияют физико-химические свойства измеряемой жидкости (вязкость, плотность, температура и т. п.), если они не изменяют её электропроводность.

Метод чувствителен к неоднородностям (пузырькам), турбулентности потока, неравномерности распределения скоростей потока в сечении канала.

Метод чувствителен к паразитным токам заземления протекающим по трубе.

Отмеченные преимущества и обеспечили достаточно широкое распространение электромагнитных расходомеров, несмотря на их относительную конструктивную сложность.

Диапазон измерения расходомера достигает значения 500:1.

Электромагнитные расходомеры непригодны для измерения расхода газов, а также жидкостей с низкой электропроводностью,например, лёгкихнефтепродуктов, спиртовит. п.
