20 Термометры сопротивления.
Термометры сопротивления широко применяют для измерения температуры в интервале от — 260 до 750°С. Действие термометров сопротивления основано на свойстве вещества изменять свое электрическое сопротивление с изменением температуры. При измерении температуры термометр сопротивления погружают в среду, температуру которой необходимо определить. Зная зависимость сопротивления термометра от температуры, можно по изменению сопротивления термометра судить о температуре среды, в которой он находится. При этом необходимо иметь в виду, что длина чувствительного элемента у большинства термометров сопротивления составляет несколько сантиметров, и поэтому при наличии температурных градиентов в среде термометром сопротивления измеряют некоторую среднюю температуру тех слоев среды, в которых находится его чувствительный элемент.
Термометры сопротивления из чистых металлов, получившие наибольшее распространение, изготовляют обычно в виде обмотки из тонкой проволоки на специальном каркасе из изоляционного материала. Эту обмотку принято называть чувствительным элементом термометра сопротивления. В целях предохранения от возможных механических повреждений и воздействия среды, температура которой измеряется термометром, чувствительный элемент его заключают в специальную защитную гильзу.
21 Мосты, логометры.
Логометры широко используются в практике технологического контроля для измерения и записи температуры в комплекте с термометрами сопротивления. Кроме того, логометры могут быть использованы для измерения, записи и регулирования или сигнализации температуры. В этом случае они должны быть снабжены дополнительным регулирующим или сигнальным устройством. Логометры выпускаются обычно с градуировкой шкалы в градусах Цельсия. При этом необходимо иметь в виду, что температурная их шкала действительна только для определенной градуировки термометра сопротивления и заданного значения сопротивления внешних соединительных линий.
Прибор состоит из двух рамок-катушек, закрепляемых на общем каркасе. Система из двух рамок свободно вращается в неоднородном магнитном поле. Токоподводящие подвески (обычно изготавливаемые из тонких золотых ленточек) практически не препятствуют вращению рамок.

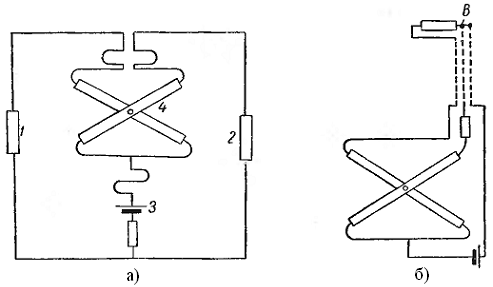

Р
ис.6.2.
а) Схема логометра: 1 –термометрсопротивления,
2 –эталонноесопротивление,
3 –батарея,
4 –рамкилогометра;
б)
Схемалогометраприбольшомудалениитермометрасопротивления
Если показывающий прибор находится при постоянной температуре, собственные сопротивления катушек не являются источником погрешностей. Хотя такие условия обычно не соблюдаются, погрешностью, вносимой изменением сопротивления катушек, можно в большинстве случаев пренебречь.
АВТОМАТИЧЕСКИЕ МОСТЫ
Автоматические уравновешенные мосты применяются для измерения и записи температуры в комплекте с термометрами сопротивления. Они могут быть использованы для измерения, записи и сигнализации или регулирования температуры. В этом случае автоматические уравновешенные мосты, так же как и автоматические потенциометры, снабжаются дополнительным устройством для сигнализации или регулирования температуры.
Автоматические уравновешенные мосты бывают показывающие, показывающие и самопишущие с записью на дисковой и ленточной диаграмме.
Пределы допускаемой погрешности не должны превышать: ±0,25; ±0,5; ±1,0; 1,5% –дляклассовточности 0,25; 0,5; 1,0; 1,5 (соответственно).
