1.2 Сила тяги
1.2.1 Основной закон локомотивной тяги
Как известно, источником механической энергии для создания силы тяги на локомотиве являются электродвигатели (ТЭД), которые располагается на тележках локомотива и будучи подключенными к источнику электроэнергии создают на валах своих якорей вращающие моменты Мдв. Последние через зубчатые передачи (с коэффициентом передачи µ) образуют на колесных парах вращающие моменты Мк. Рассмотрим образование силы тяги на примере одной колесной пары – рисунок 1.2.

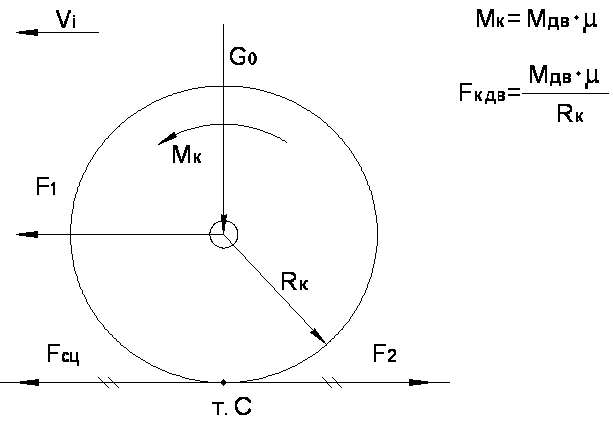

Рисунок 1.2 – Образования силы тяги
Здесь G0 – сила тяжести локомотива, приходящаяся на одну ось колесной пары (или сила нажатия колеса на рельс), кН,
,
(1.10)
где
– число движущих осей локомотива.
Вращающий момент колесной пары может быть заменен парой сил F1 и F2. При этом сила F1 приложена к оси колесной пары, а сила F2 – к рельсу в точке «С» касания колеса и рельса. Очевидно
F1
= F2
=
.
(1.11)
В соответствии с 3-м законом Ньютона в точке «С» возникает реактивная сила Fсц, которая приложена уже к колесу, равна по величине силе F2, но противоположна ей по направлению. Таким образом, силы F2 и Fсц взаимно уравновешивают друг друга, т.е. нижняя точка колеса как бы фиксируется на рельсе, и тогда под действием силы F1 ось колесной пары перемещается влево: начинается перекатывание колеса по рельсу, т.е. поступательное движение локомотива с составом с какой-то скоростью vi. При этом сила тяги локомотива Fк равна:
.
(1.12)
Силу Fсц называют силой сцепления (колеса с рельсом). В результате образования именно этой силы создается мгновенный центр вращения колеса в точке «С» и происходит преобразование вращающего момента колесной пары в силу тяги . При нормальном движении всегда:
.
(1.13)
Условием же нормального движения (без боксования) является следующее условие:
.
(1.14)
где
– максимально возможная (потенциальная)
сила сцепления коле-
са и рельса,
,
(1.15)
– коэффициент
сцепления колеса и рельса.
Из (1.14) и (1.15) следует:
,
(1.16)
Выражение (1.16) – это и есть основной закон локомотивной тяги: для получения нормального движения (без боксования) сила тяги двигателя должна быть меньше или, в крайнем случае, равна максимально возможной (потенциальной) силы сцепления колеса с рельсом!
1.2.2 Коэффициент сцепления
Физическая природа коэффициента сцепления та же, что и коэффициента трения двух поверхностей, но имеющая свою специфику.
Под действием вертикальной нагрузки G0 от колеса на рельс происходит упругая деформация металла, в результате которой образуется небольшая контактная площадка, называемая контурной. Поверхности колес и рельсов имеют шероховатости, поэтому давление воспринимается отдельными выступами так, что площадь истинного контакта составляет около 10 % от контурной площадки. При этом под действием вертикальной нагрузки происходит взаимное внедрение неровностей колеса и рельса, возникает зацепление микроповерхностей – чисто механическое противодействие смещению поверхностей колеса и рельса. Кроме того, в результате сжатия микровыступов происходит еще и пластическая деформация, при которой связь соприкасающихся поверхностей колеса и рельса обусловлена еще и их молекулярным взаимодействием.
Итак, явление сцепление колеса с рельсом имеет двойственную механико-молекулярную физическую природу. Кроме того, имеет место и, так называемые, упругие скольжения колеса и рельса, направленные в противоположные стороны, что приводит к появлению трения скольжения.
Коэффициент сцепления определяется опытным путем как отношение наибольшей реализуемой в эксплуатации силы тяги локомотива к силе тяжести локомотива:
,
(1.17)
Такой коэффициент сцепления называется расчетным. Эксперименты показали, что он ( ) зависит от скорости движения поезда и в общем случае может быть определен по следующей эмпирической формуле:
,
(1.18)
где значения коэффициентов a, b, c, d, e определяются серией локомотива и приводятся в ПТР [1].
Зависимость
приведена на рисунке 1.3, где отдельными
точками показаны значения коэффициента
сцепления, полученные экспериментальным
путем.
Рисунок 1.3 – Зависимость коэффициента сцепления от скорости
движения
1.2.3 Тяговые характеристики локомотива
Тяговая характеристика локомотива – это зависимость силы тяги Fк локомотива от скорости v движения поезда Fк(v) при постоянном напряжении на ТЭД.
Очевидно, тяговая характеристика локомотива определяется тяговой характеристикой электродвигателя, в качестве которого в настоящее время на всех локомотивах применяется практически один тип электродвигателя – ТЭД постоянного тока последовательного возбуждения.
,
(1.19)
,
(1.20)
,
(1.21)
,
(1.22)
.
(1.23)
Рисунок 1.4 – Принципиальная электрическая схема ТЭД постоянного тока
последовательного возбуждения
На тяговую характеристику накладываются ограничения – рисунок 1.5:
а) по сцеплению – по (1.15);
б) по конструкционной скорости Vк локомотива.
Рисунок
1.5 – Характеристики локомотива с ТЭД
последовательного
возбуждения
