13 Топлення ожеледі на проводах повітряних ліній постійним струмом

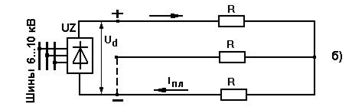

Для проведения плавки используется переменный или постоянный (точнее - выпрямленный) ток. При плавке выпрямленным током вход выпрямителя подключается к шинам переменного тока, а выходные полюса - к фазным проводам или тросам (рис.1). На время проведения плавки потребители отключаются от ЛЭП
14 Максимально допустимі струмові навантаження на проводах повітряних ліній
П
ровода
воздушных линий при протекании по ним
электрического тока нагреваются. ПУЭ
устанавливают предельно допустимую
температуру в 700С,
которая определяется контактными
соединениями. Допустимая температура
может быть увеличена до 900С
(практика это подтвердила), если все
контактные зажимы выполнены способом,
исключающим их окисление (например,
сваркой). При температуре выше 900С
снижается механическая прочность
проводов и может стать недопустимой.
Количество тепла, выделенного в проводе
в одну секунду при токе I
равно:
где τ2
– температура провода. Температура
нагрева провода при длительном протекании
электрического тока зависит от температуры
окружающей среды и условий отвода тепла
(ветер: направление, скорость). Количество
тепла, отдаваемого проводом в окружающую
среду в одну секунду: ,
г
де
τ1
– температура воздуха;
F – поверхность провода.
Приравниваем правые части выражений и
варазим ток:
,
Однако полученное выражение не учитывает увеличение длины провода, изменение стрелы провеса и изменение расстояний провода до пересекаемых объектов (если такие имеются). Поэтому согласно руководящих указаний предписывается определять предельные токовые нагрузки на провода ВЛ с учетом возможных изменений нормативных габаритов до пересекаемых объектов. Расчет должен быть выполнен для всех пролетов, в которых имеются пересечения. Допустимый ток определяется наименьшим значением на каком-либо пролете. Значения допустимых длительных токовых нагрузок (по нагреву) на неизолированные провода различных марок определены из расчета нагрева проводов до +700С для температуры воздуха +250С.
Допустимые перегрузки линии электропередачи в аварийных режимах.
Во избежание преждевременного отключения потребителей и ограничения выпуска мощности электростанций допускается перегрузка ВЛ на период ввода резервов, восстановления повреждений на ВЛ и подстанциях, но не более, чем на одни сутки. При этом, токовая нагрузка на провода не должна превышать 120% длительно допустимых значений токовой нагрузки при фактической в данное время суток температуре окружающего воздуха. Для расчета аварийной токовой нагрузки ВЛ следует пользоваться коэффициентами перегрузки по отношению к длительно допустимой, полученной для τ=25 0С. Допустимость аварийной перегрузки ВЛ должна быть обязательно предварительно проверена на соблюдения минимально допустимых расстояний от провода до земли, водных пространств, зданий и сооружений им т.д.
